Prizmatické podložky Prizmatické podložky s upínacím třmenem

Prizmatické podložky V-bloky s upínacím třmenem

SCHUT

Jsou dodávány v párech.
V-bloky mají 2× V-drážku 90 °.
Tvrdost styčných ploch je 650 ± 100 HV5.
V-bloky jsou broušeny v párech k zaručení vysoké rovnoběžnosti ploch.
V-bloky jsou dodávány včetně upínacích třmenů.

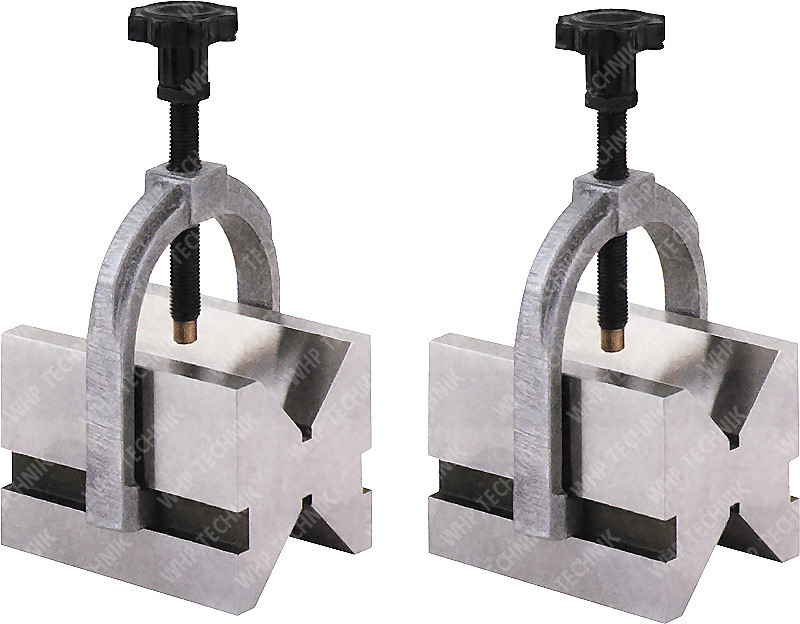

Prizmatická podložka V-blok s upínacím třmenem SCHUT 666.550


Rozměry
Rovnoběžnost
V-bloků
Pro kulatinu
o průměru
Hmotnost
páru
Objednací
číslo


[mm]
[µm]
[mm]
[kg]

Prizmatické podložky - V bloky
50x40x40
8
5 až 30
1,3
666.550
Prizmatické podložky - V bloky
75x55x55
8
5 až 50
2,7
666.551
Prizmatické podložky - V bloky
100x75x75
8
7 až 70
7,2
666.552

Prizmatické podložky V-bloky s upínacím třmenem

SCHUT

Jsou dodávány v párech.
V-bloky mají 2× V-drážku 90 °.
Tvrdost styčných ploch je 650 ± 100 HV5.
V-bloky jsou broušeny v párech k zaručení vysoké rovnoběžnosti ploch.
Drážka pro třmen je multifunkční, v případě větších průměrů přírub na obou stranách.
V-bloky jsou dodávány včetně upínacích třmenů.

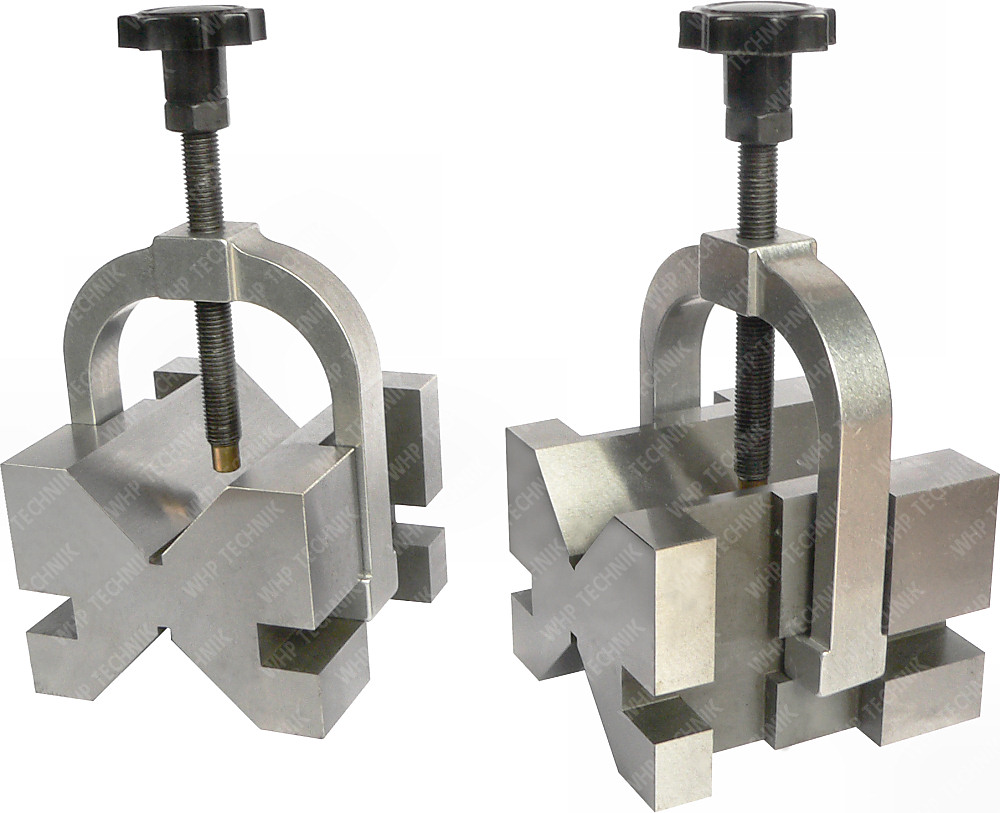

Prizmatická podložka V-blok s upínacím třmenem SCHUT 666.540


Rozměry
Rovnoběžnost
V-bloků
Pro kulatinu
o průměru
Hmotnost
páru
Objednací
číslo


[mm]
[µm]
[mm]
[kg]

Prizmatické podložky - V bloky
60x58x40
8
5 až 30
1,5
666.540
Prizmatické podložky - V bloky
75x70x54
8
5 až 50
2,7
666.541
Prizmatické podložky - V bloky
100x96x75
8
7 až 70
7,4
666.542
