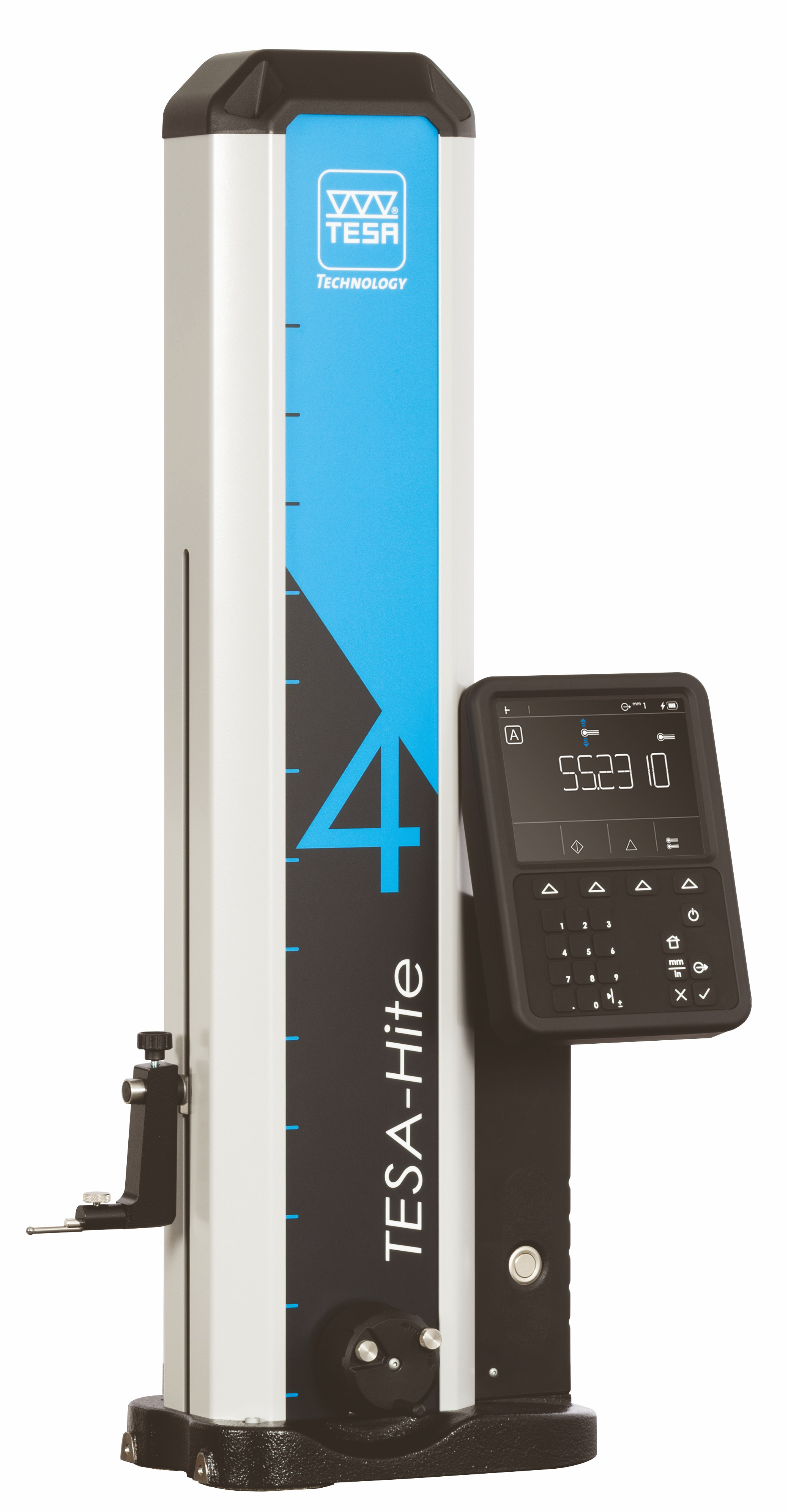

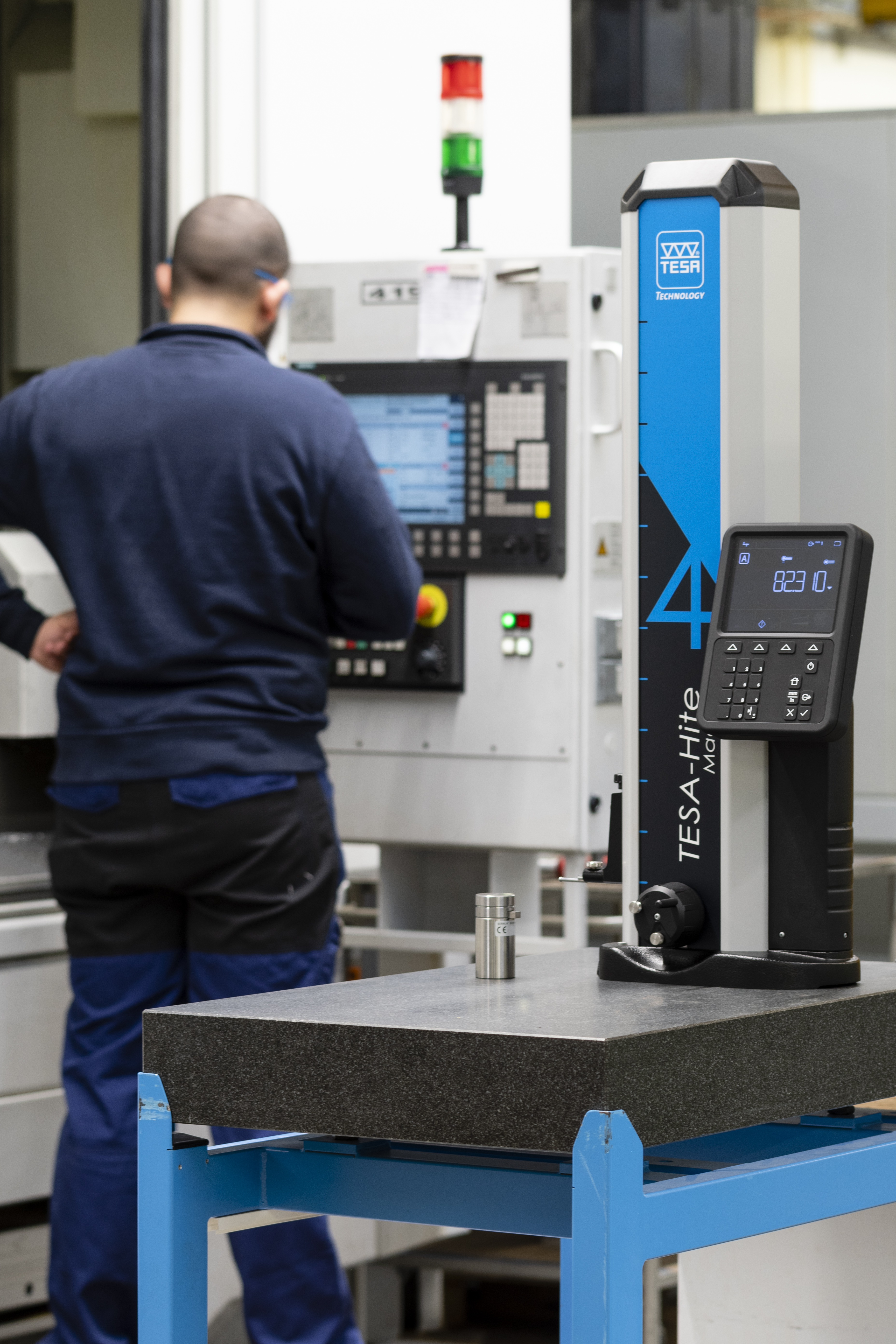

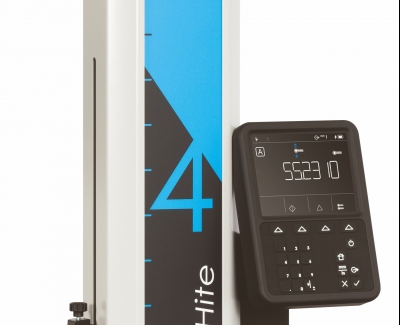

Výškoměry TESA-HITE se používají především ve výrobě na rychlé měření a kontrole v 1D.

Modelová řada TESA-HITE uspokojí vyšší potřeby zákazníků, kterým již nedostačuje základní nádrh.

Hlavní rozdíl oproti nádrhům a základním výškoměrům je konstantní spínací síla, schopnost vyhodnotit základní parametry jako: průměr, kolmost, výška a schopnost vypočítat rozdíl ploch.

Komfort měření je umocněn pohybem na vzduchovém polštáři.

Technický popis

Ruční pohyb doteku.
Snadná manipulace s výškoměrem na vzduchovém polštáři.

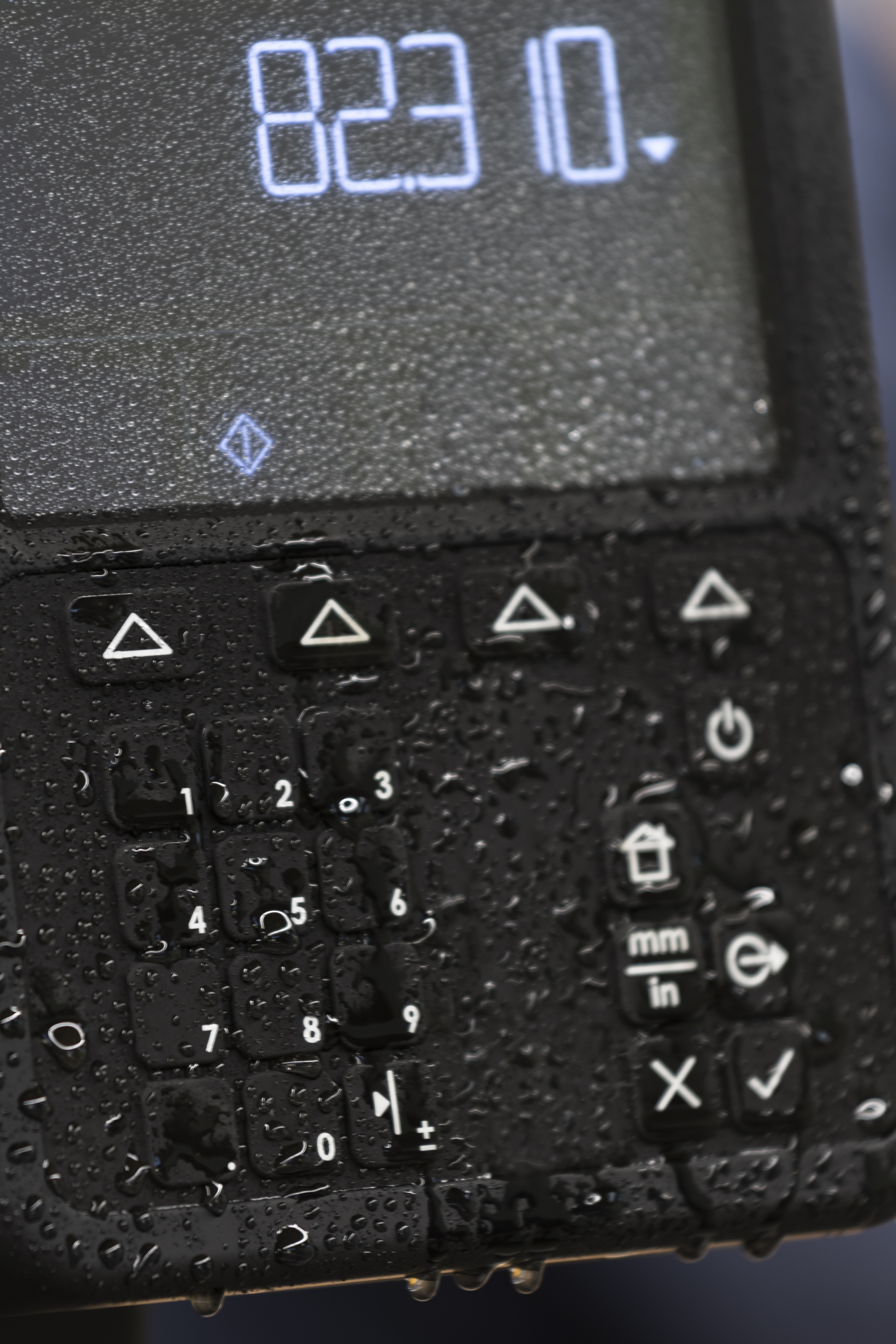

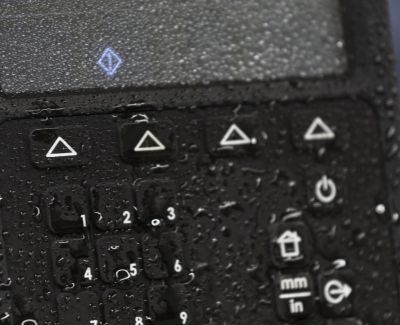

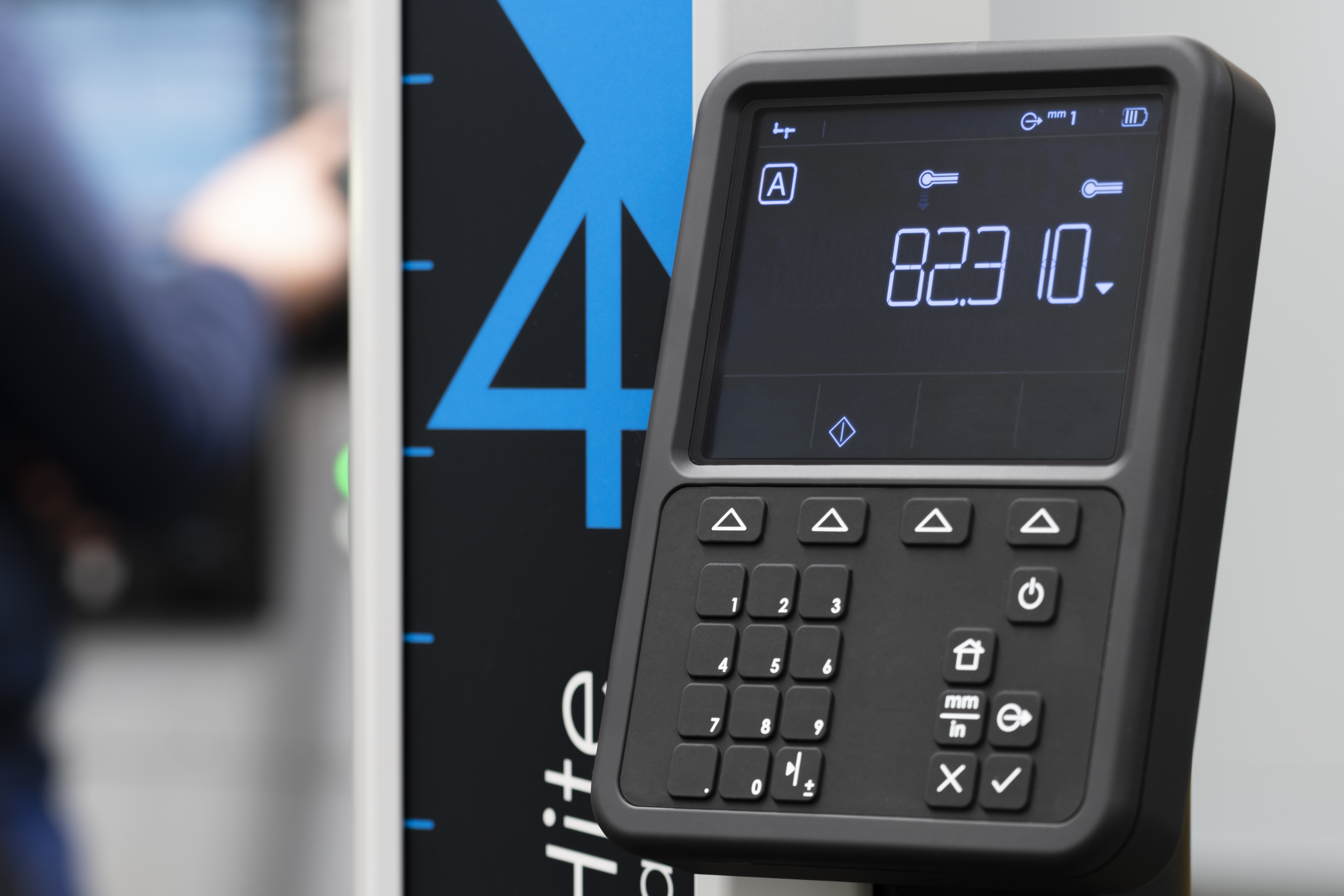

Krytí výškoměru IP 40, ovládací panel IP 65.

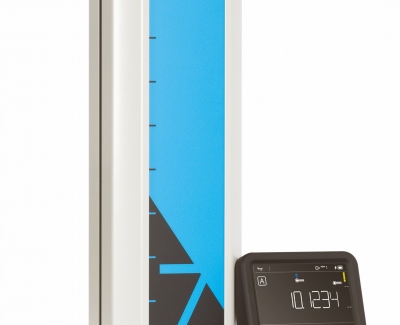

Patentovaný optoelektronický systém stupnice se skleněným pravítkem.
Zvukový signál při potvrzování nalezených hodnot.
Libovolné nulování v rámci celého měřicího rozsahu.
Výstup dat do PC přes TLC.
Pro odesílaní dat přes Bluetooth, lze použít TESA TLC-BLE.
Dodáváno včetně SCS kalibračního certifikátu.

Technická specifikace

		TESA-HITE 400	TESA-HITE 700
Ovládání		ruční s jemným laděním	ruční s jemným laděním
Pohyb po granitové desce		vzduchový polštář	vzduchový polštář
Měřicí rozsah	mm	0 ÷ 415	0 ÷ 715
Rozsah užití (standard)	mm	0 ÷ 570	0 ÷ 870

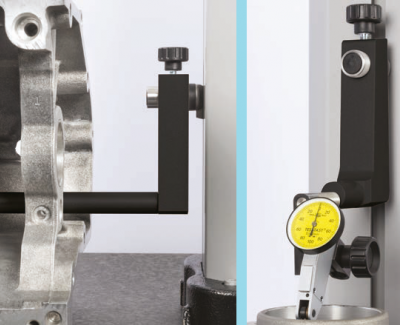

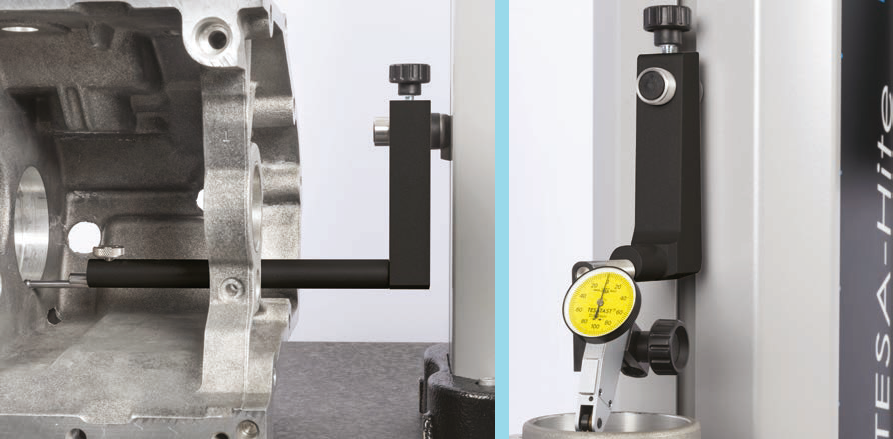

Rozsah užití (s držákem sondy 00760057)	mm	0 ÷ 625	0 ÷ 925
Rozsah užití (s držákem sondy S07001622)	mm	0 ÷ 795	0 ÷ 1095
Max. povolená odchylka	µm	2,5 + 4 L, L = m	2,5 + 4 L, L = m
Opakovatelnost na ploše	µm	≤2	≤2
Opakovatelnost v otvoru	µm	≤3	≤3
Max. čelní odchylka kolmosti	µm	9	13
Výdrž akumulátoru	h	≈ 60	≈ 60
Přítlačná měřicí síla	N	1,5 ± 0,5	1,5 ± 0,5
Rozlišení (nastavitelné)	mm	0,01/0,001/0,0001	0,01/0,001/0,0001
Ruční posuv hlavy	mm/s	≤ 500	≤ 500

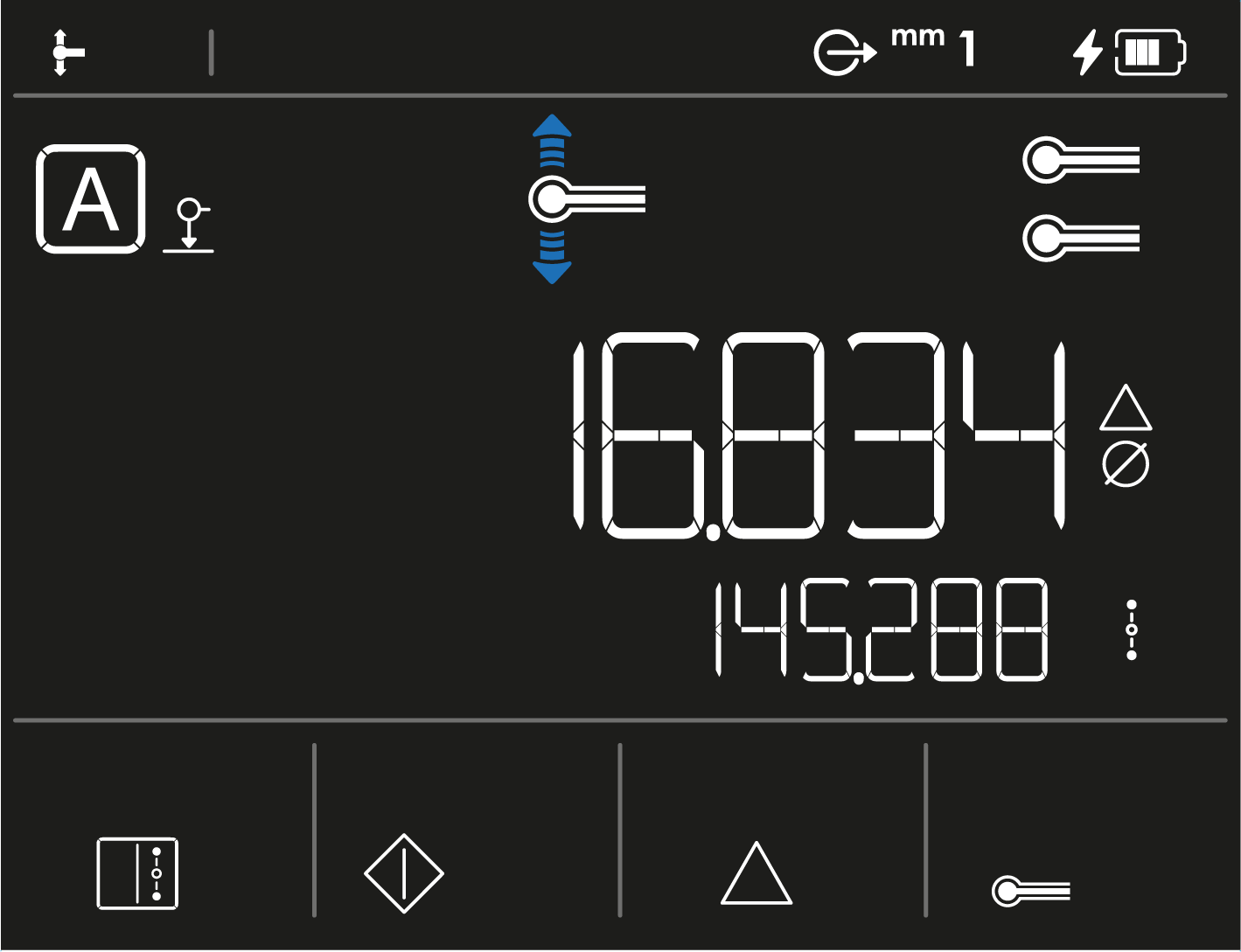

Velikost displeje	mm	92x121	92x121
Hmotnost	kg	24	30
Datový výstup		TLC	TLC
