Nastavovací přístroje Nastavovací přístroj TPS

Přístroj TPS pro nastavení subit, mikrometrů, dutinoměrů, úchylkoměrů

TESA

Motorizovaný přístroj TESA TPS je určený pro nastavování přesných měřidel jako jsou subita, dvoudotekové dutinoměry, mikrometry, úchylkoměry a další.
Použití přístroje TESA TPS je velmi jednoduché. Po zadání hodnoty se přístroj automaticky nastaví na požadovaný vnější nebo vnitřní rozměr.
Bohaté příslušenství pomáhá zrychlit a usnadnit měřicí proces a snižuje riziko vzniku chyby u obsluhy.
Rozsahy větší, než 1000 mm jsou na vyžádání.

Maximální povolená odchylka: lineární 1,5 + L (mm)/ 300 µm.
Opakovatelnost: 1 µm.
Digitální rozhraní: RS232.
Měřicí síla: 240 N.
Dodáváno včetně výrobního certifikátu.

Rozsah pro nastavování: 18 - 400 mm.

Přístroj je dodáván bez koncových měrek.



Přístroj TPS pro nastavení subit, mikrometrů, dutinoměrů, úchylkoměrů TESA 02130002


Měřicí rozsah
(vnitřní)
Měřicí rozsah
(vnější)
Rozměry
Objednací
číslo


[mm]

[mm]

Přístroj TESA TPS 300
0,1 ÷ 300
40 ÷ 340
610×300×270
02130001
Přístroj TESA TPS 500
0,1 ÷ 500
40 ÷ 540
820×300×300
02130002
Přístroj TESA TPS 1000
0,1 ÷ 1000
40 ÷ 1040
1330×340×340
02130003

Měřicí rozsah
(vnitřní)
Rozměry X
Číslo obrázku
v galerii
Objednací
číslo


[mm]
[mm]

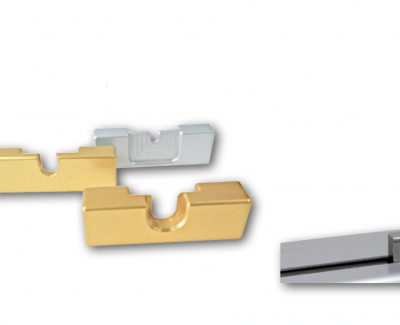

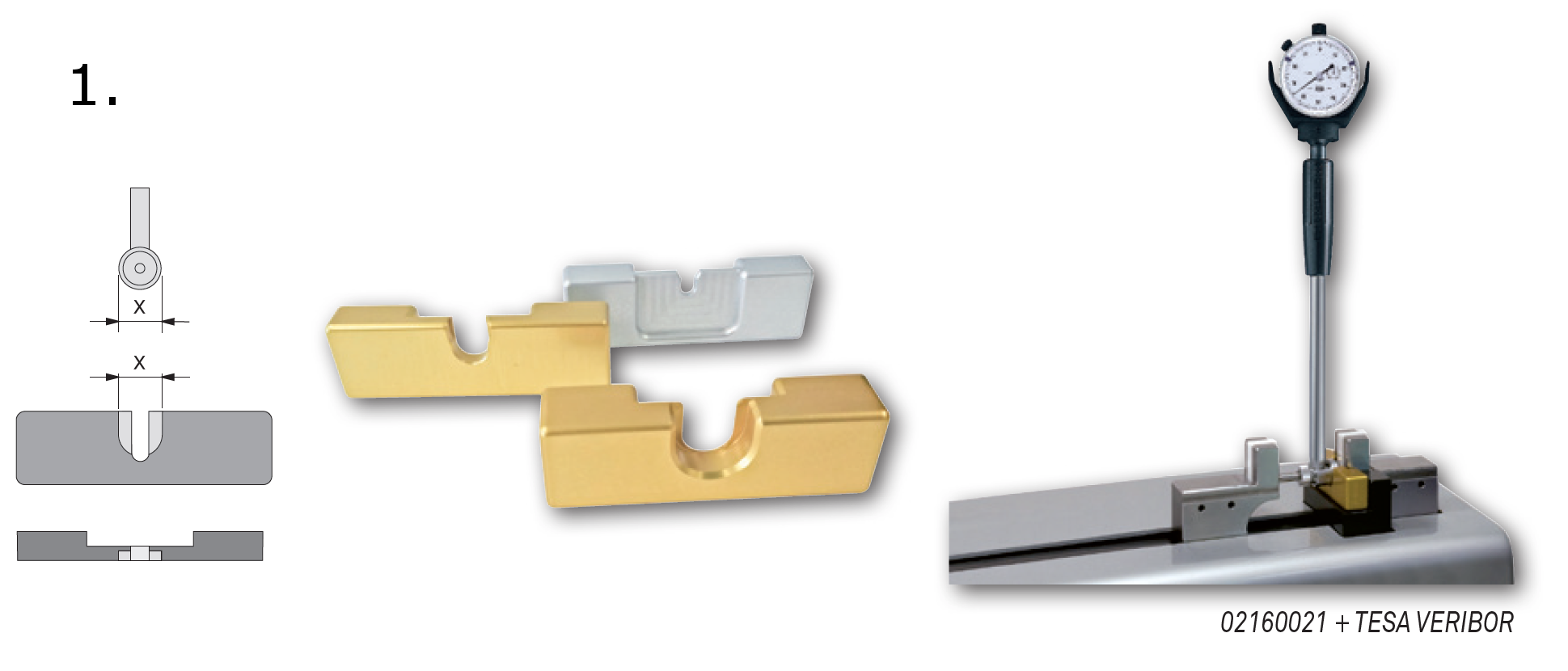

Opěrka pro nastavení subit
4,5 ÷ 6
ø 4,5
1.
02160020
Opěrka pro nastavení subit
6 ÷ 12,5
ø 5,8
1.
02160021
Opěrka pro nastavení subit
12 ÷ 25
ø 9,5
1.
S21050003
Opěrka pro nastavení subit
25 ÷ 50
ø 17,5
1.
02160023

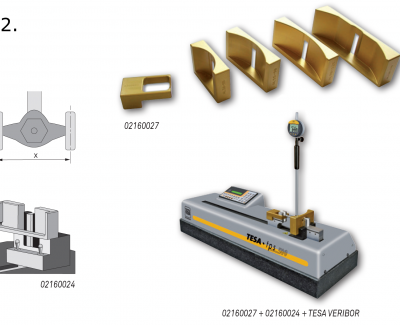

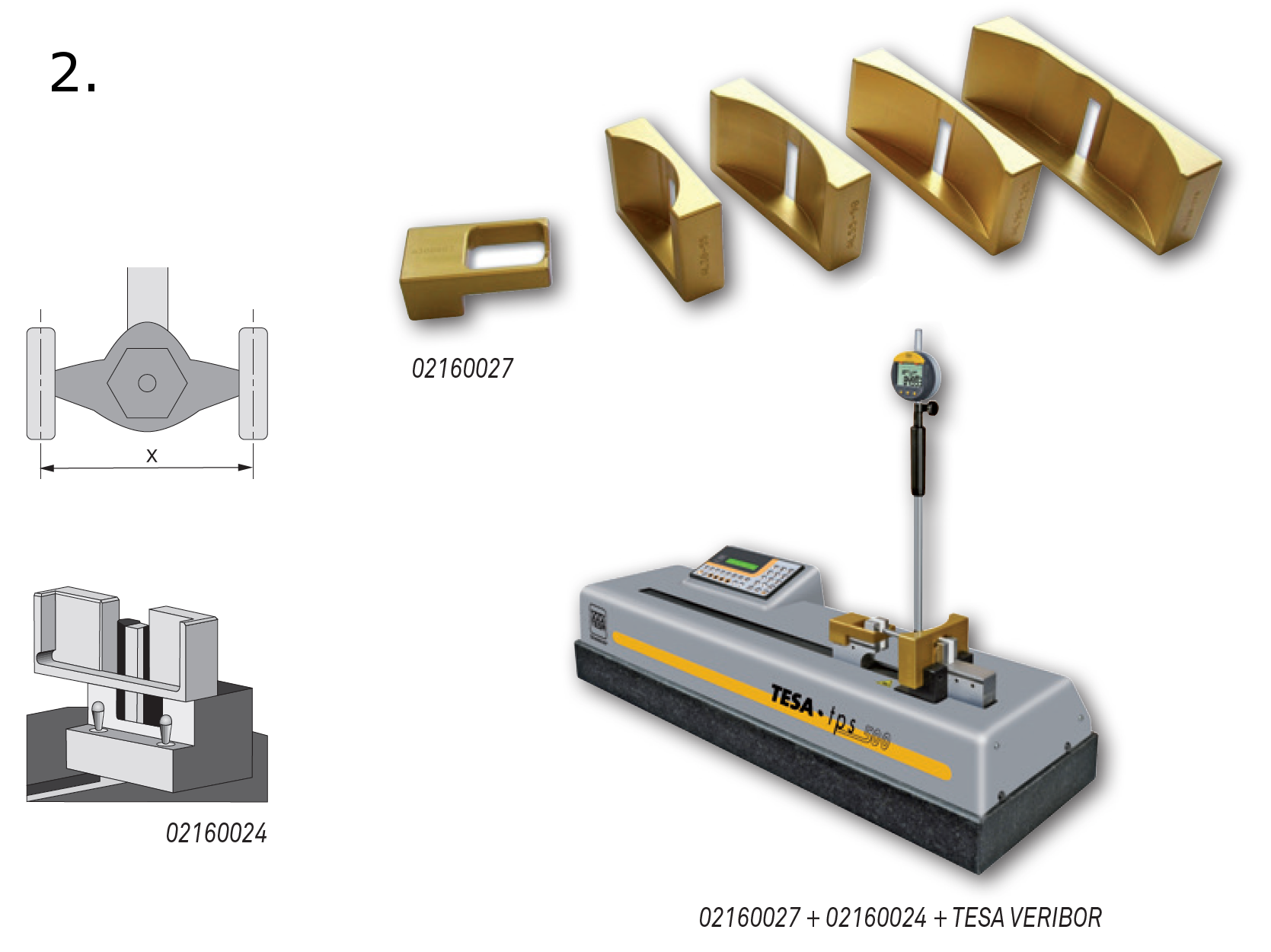

Opěrka pro nastavení subit
50 ÷ 150
30 ÷ 55
2.
02160024
Opěrka pro nastavení subit
150 ÷ 300
55 ÷ 90
2.
02160025
Opěrka pro nastavení subit
240 ÷ 550
90 ÷ 125
2.
02160026
Opěrka pro nastavení subit

120 ÷ 170
2.
02160043
Opěrka pro nastavení subit

170 ÷ 220
2.
02160044

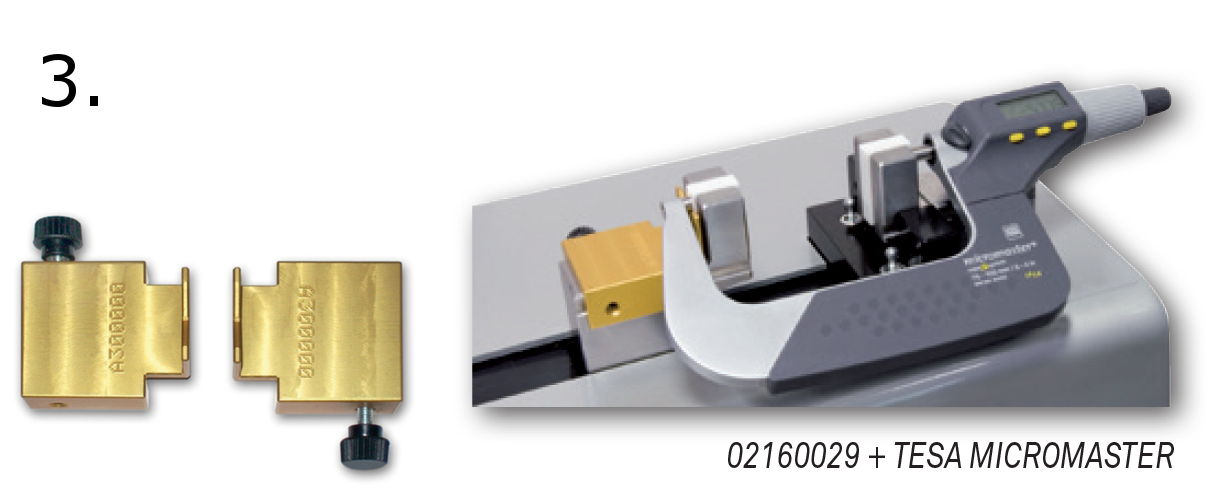

Opěrka pro třmenové mikrometry
40 ÷ 300/ 500/ 1000

3.
02160029

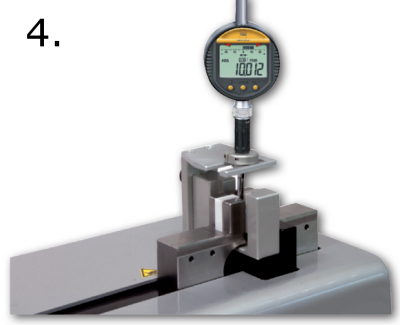

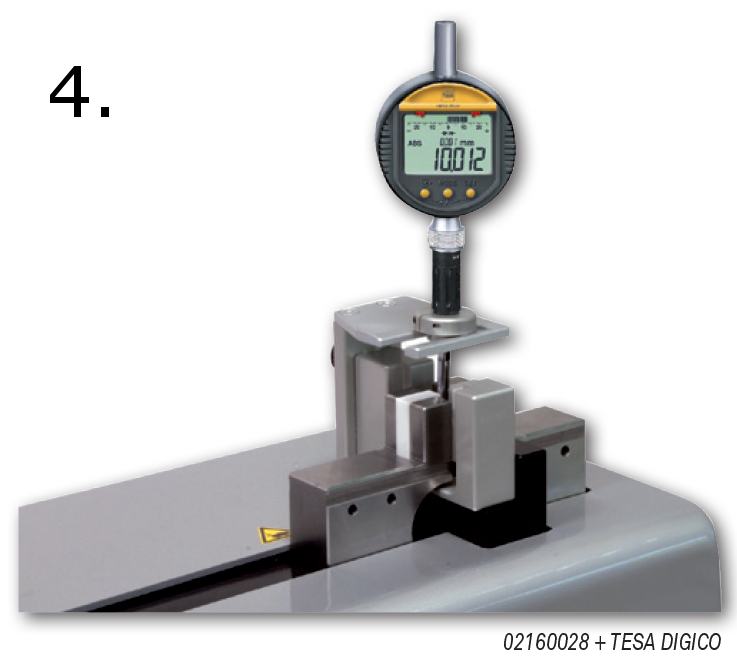

Opěrka pro měřicí hlavičky
6 ÷ 12,5

4.
02160028

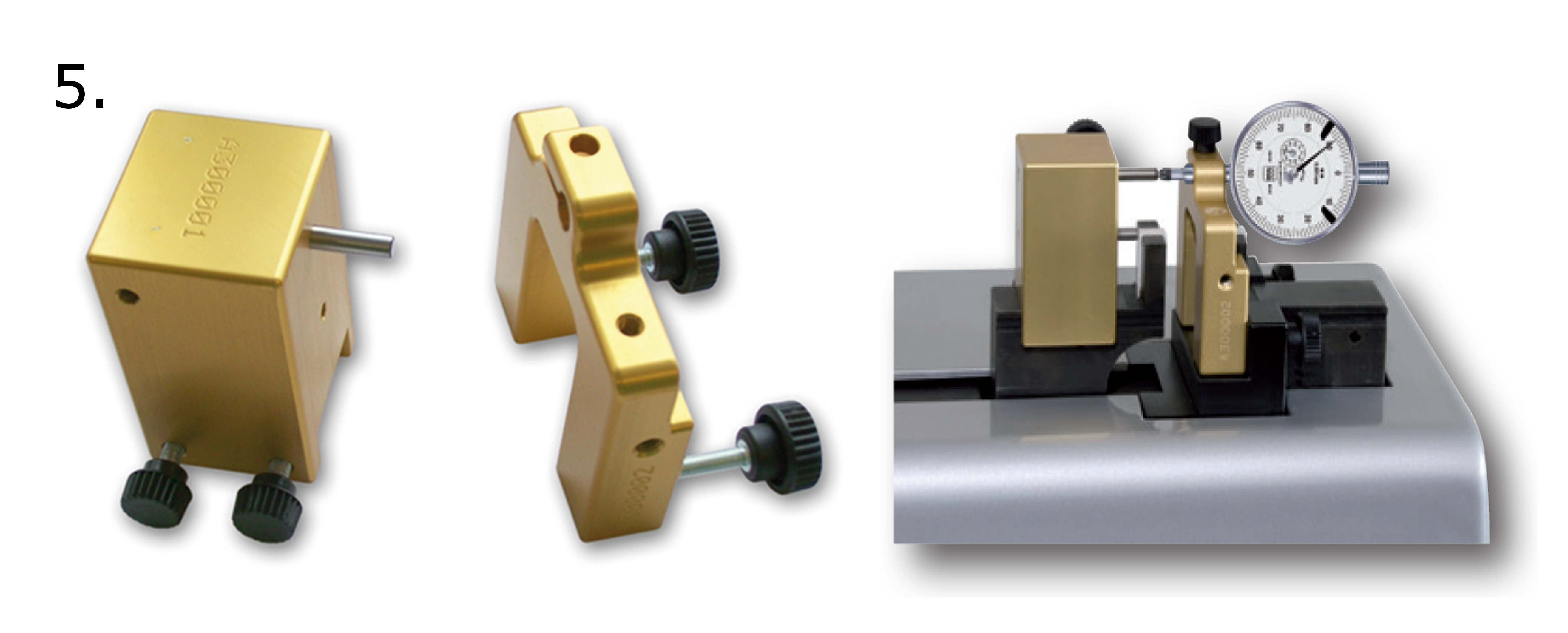

Opěrka pro úchylkoměry
10 ÷ 150

5.
02160035

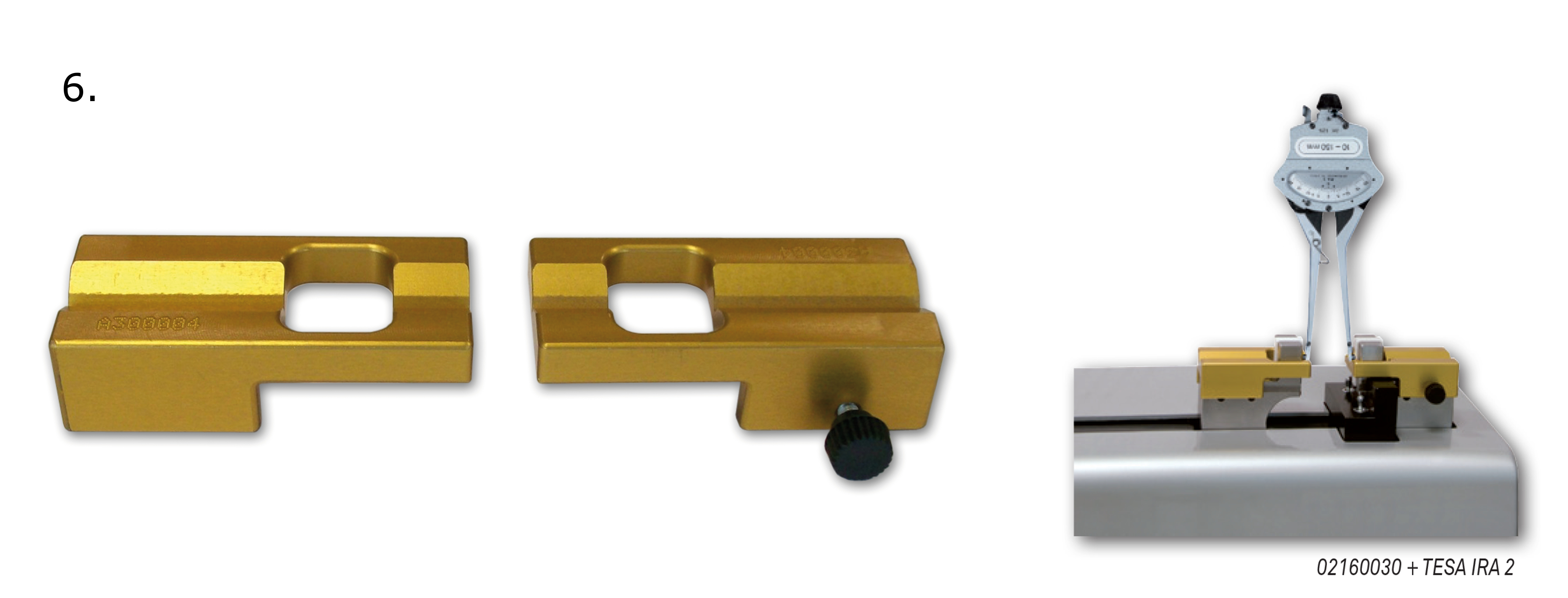

Opěrka pro ramenové komparátory
10 ÷ 150

6.
02160030
