Upínací přípravky Přesné sinusové svěráky

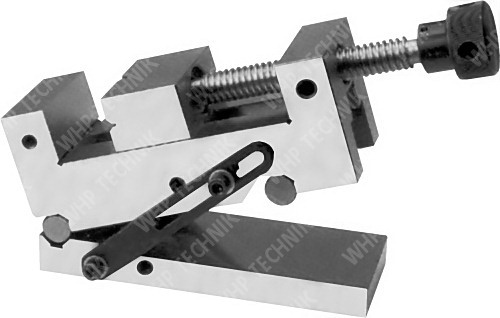

Přesný sinusový svěrák se závitovým vřetenem
SCHUT
Z legované nástrojové oceli.
Kalený a jemně broušený.
S vodorovně a svisle broušeným prizmatem v pohyblivé části.
Přesné nastavení úhlu pomocí koncových měrek, max. do 46 °.
Rovnoběžnost, rovinnost a kolmost : 0,005 mm.
Maximální rozevření čelistí | Hloubka čelistí | Šířka čelistí | Celková délka | Objednací číslo | ||
[mm] | [mm] | [mm] | [mm] | |||
Přesný sinusový svěrák | 60 | 25 | 50 | 140 | 909.748 | |
Přesný sinusový svěrák | 100 | 35 | 75 | 190 | 909.749 | |
Přesný sinusový svěrák | 120 | 45 | 100 | 250 | 909.750 | |
Přesný sinusový svěrák | 155 | 50 | 125 | 300 | 909.751 |

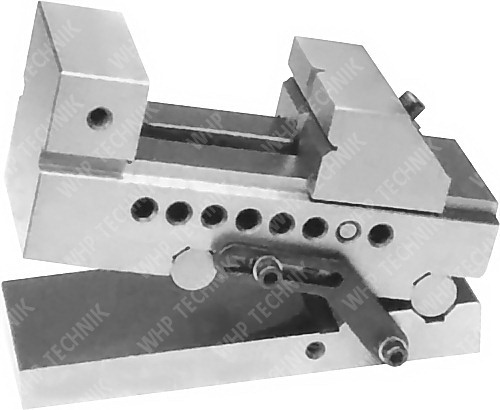

Přesný sinusový svěrák se stahovým systémem
SCHUT
Z legované nástrojové oceli.
Kalený a jemně broušený.
S vodorovně a svisle broušeným prizmatem v pohyblivé části.
Možnost rychlého přestavení.
Přesné nastavení úhlu pomocí koncových měrek, max. do 46 °.
Rovnoběžnost, rovinnost a kolmost : 0,005 mm.
Maximální rozevření čelistí | Hloubka čelistí | Šířka čelistí | Celková délka | Objednací číslo | ||
[mm] | [mm] | [mm] | [mm] | |||
Přední čelist je posuvná. | ||||||
Přesný sinusový svěrák | 60 | 25 | 50 | 140 | 909.742 | |
Přesný sinusový svěrák | 100 | 35 | 75 | 190 | 909.743 | |
Přesný sinusový svěrák | 120 | 45 | 100 | 250 | 909.744 | |
Zadní čelist je posuvná. | ||||||
Přesný sinusový svěrák | 60 | 25 | 50 | 140 | 909.745 | |
Přesný sinusový svěrák | 100 | 35 | 75 | 190 | 909.746 | |
Přesný sinusový svěrák | 120 | 45 | 100 | 250 | 909.747 |
Přesná sinusová deska s montážními otvory
SCHUT
Z legované nástrojové oceli.
Kalený a jemně broušený.
Přesné nastavení úhlu pomocí koncových měrek, max. do 46 °.
Rovnoběžnost, rovinnost a kolmost : 0,005 mm.
Rozměry | Montážní otvory | Objednací číslo | ||
[mm] | ||||
Přesná sinusová deska | 100×100×50 | 13× M5 | 909.690 | |
Přesná sinusová deska | 152×152×57 | 23× M5 | 909.691 |

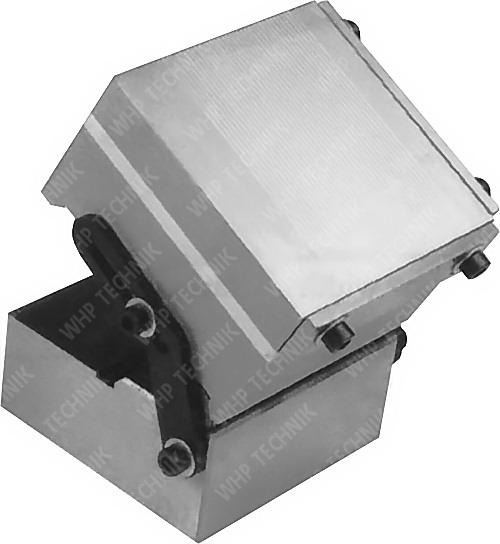

Přesná sinusová deska s magnetickou základnou
SCHUT
Z legované nástrojové oceli.
Kalený a jemně broušený.
Permanentní magnetická síla.
Přesné nastavení úhlu pomocí koncových měrek, max. do 46 °.
Rovnoběžnost, rovinnost a kolmost : 0,005 mm.
Rozměry | Objednací číslo | ||
[mm] | |||
Přesná sinusová deska s magnetickou základnou | 100×100×117 | 909.692 | |
Přesná sinusová deska s magnetickou základnou | 152×152×117 | 909.693 |
