Měřicí technika

Zobrazovací jednotky TESA TESATRONIC TT20, TT60, TT80, TT90

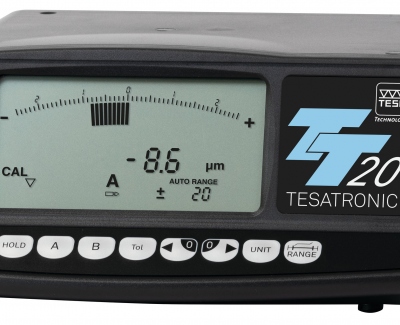

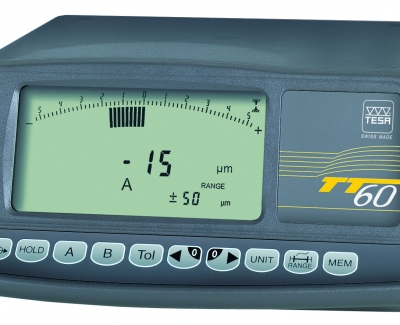

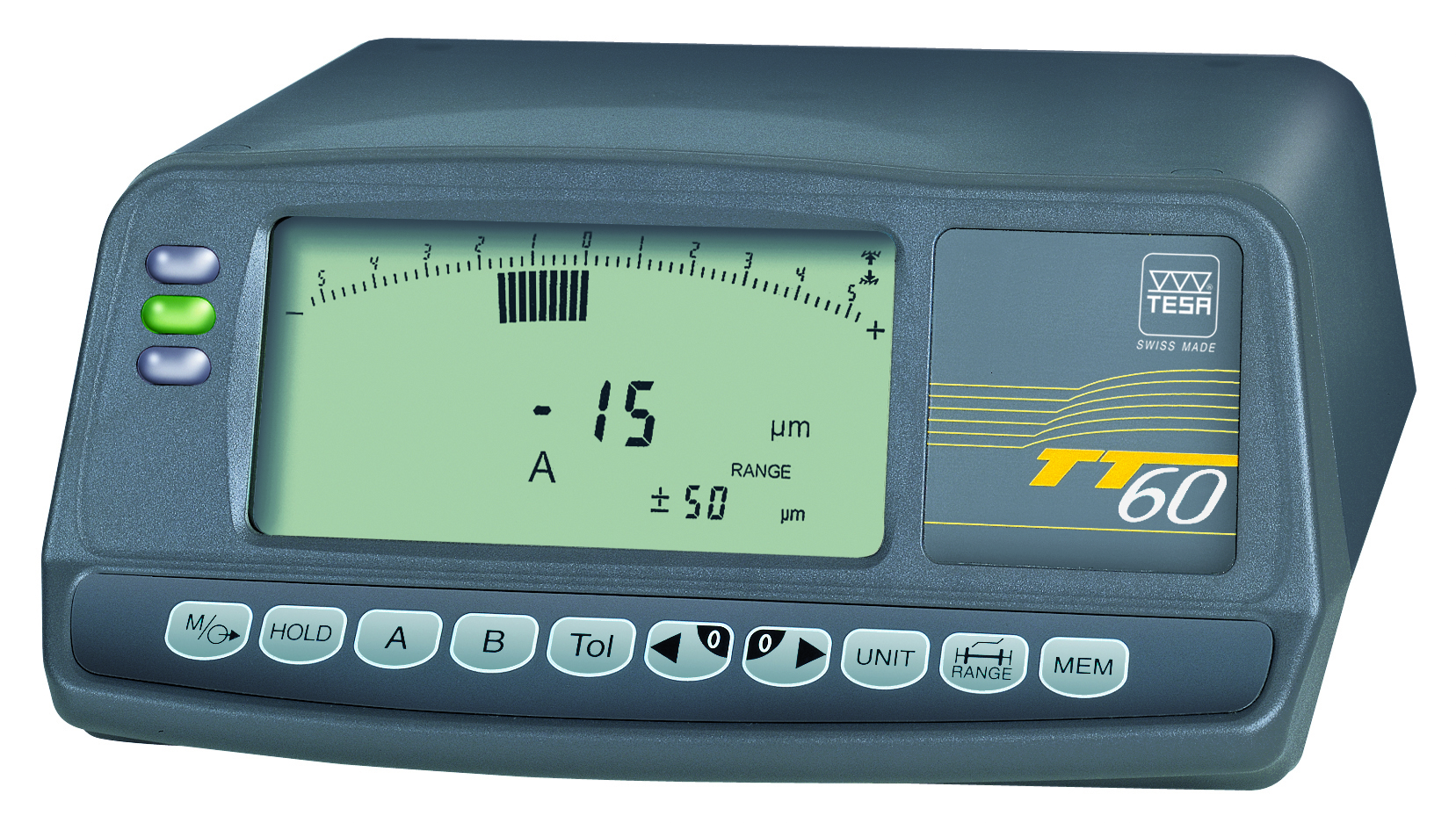

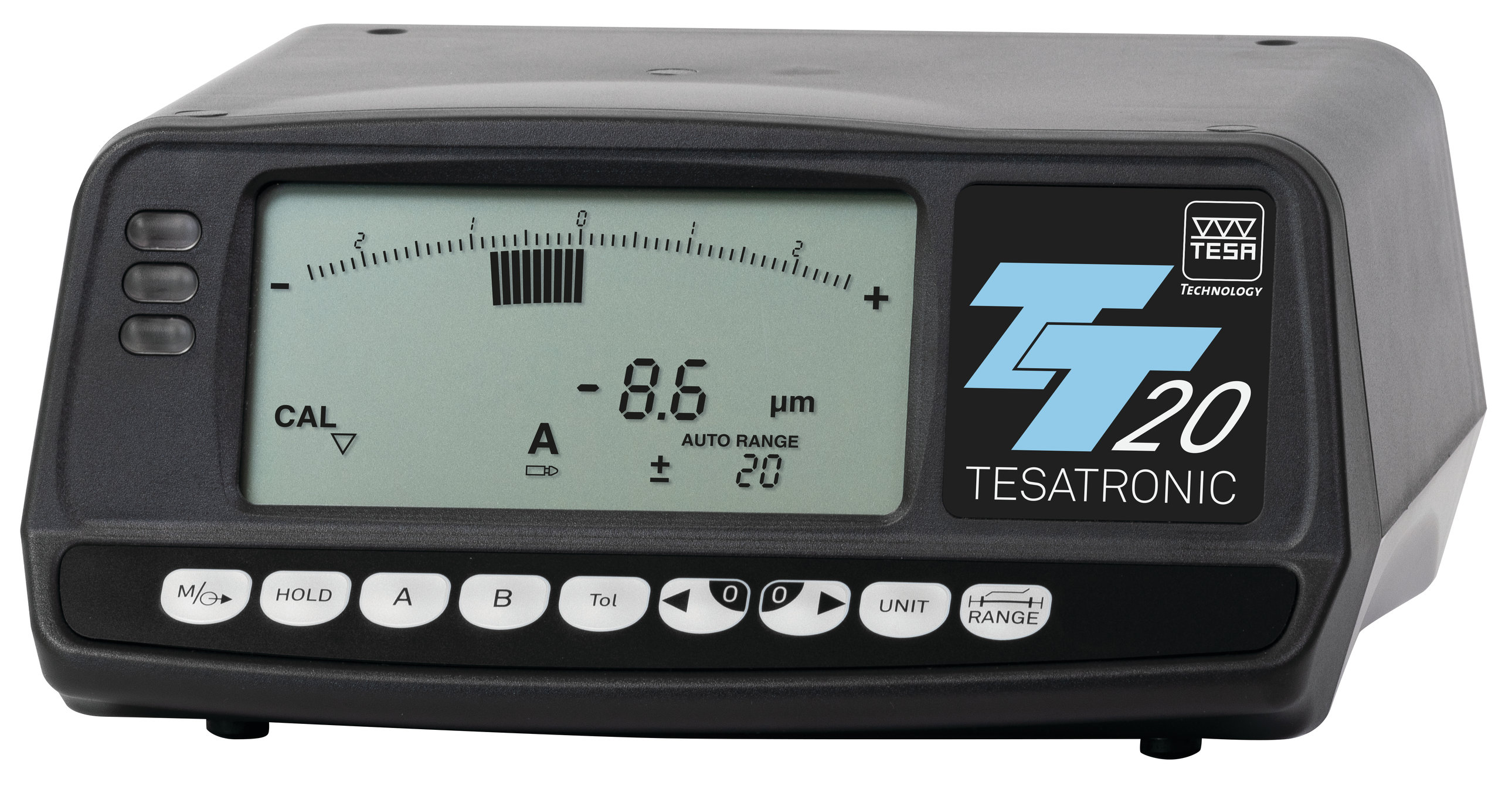

TESATRONIC TT20, TT60

TESATRONIC TT20 a TT60 je zobrazovací a vyhodnocovací jednotka pro induktivní sondy TESA, vhodná pro použití v laboratoři i přímo ve výrobě.

Technické parametry TT20:

  • Kombinovaná digitální a analogová indikace.
  • Dva výstupy pro jednu nebo dvě sondy.
  • Velký a přehledný LCD displej se všemi funkcemi.
  • Sedm měřících rozsahů, přepínatelných ručně nebo automaticky podle měřené hodnoty.
  • Dotykové tlačítko pro nastavení indikace každého měřícího kanálu.
  • Klávesy pro zavedení mezních hodnot.
  • Vyhodnocení naměřeného rozměru je zobrazeno pomocí barevných LED.
  • Automatické rozpoznání měřící sondy TESA s přizpůsobením měřicího signálu na
  • Hodnoty připojeného výstupu (Platí na sondy vyrobené od roku 1997).
  • Napájení síťovým adaptérem.

Technické parametry TT60:

  • Stejné funkce jako u TT20, ale s přidanými funkcemi:
  • Paměť hodnot „max", „min", „max-min" a hodnoty získané z „max" mínus „min".
  • Dynamické měření až 100 hodnot za sekundu.
  • Analogový výstup.
Technická specifikace
Rozlišení displeje
až 0,1 µm
Doba odezvy
≤ 80 ms
Výstup
RS232, obousměrný
Rozměry
255 x 235 x 120 mm
Provozní rozsah
+20 to +50 °C
Hmotnost
1,1 kg
Výstup pro sondy
2
Krytí
IP54

TT20, TT60 a příslušenství


Objednací číslo


Zobrazovací a vyhodnocovací jednotka pro induktivní sondy Tesa

TESATRONIC TT20
04430009
TESATRONIC TT60
04430010
Volitelné příslušenství

ruční pedál
04768000
nožní pedál
04768001
Opto-USB kabel, obousměrný, 2 m
04761062
Opto-RS kabel, obousměrný, 2 m
04761049

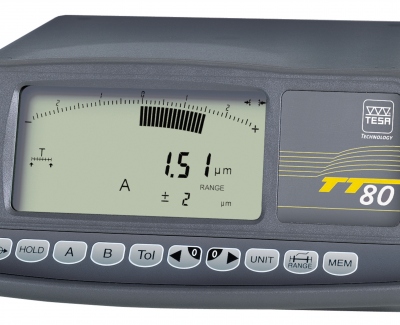

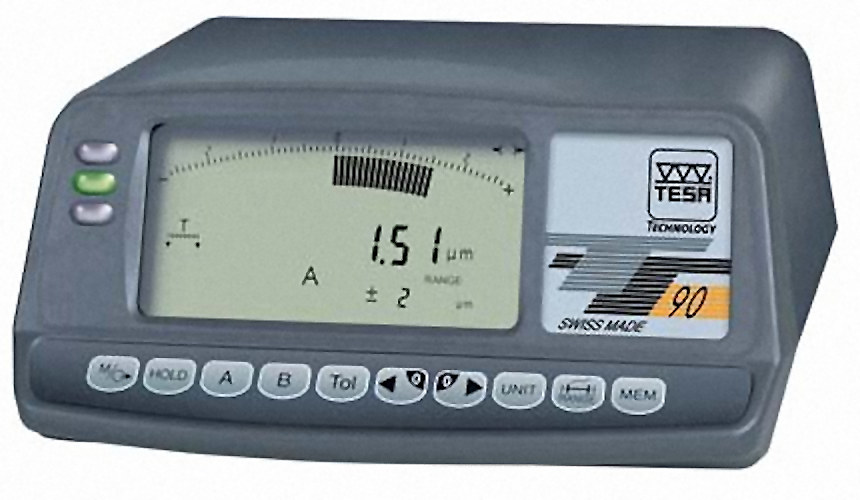

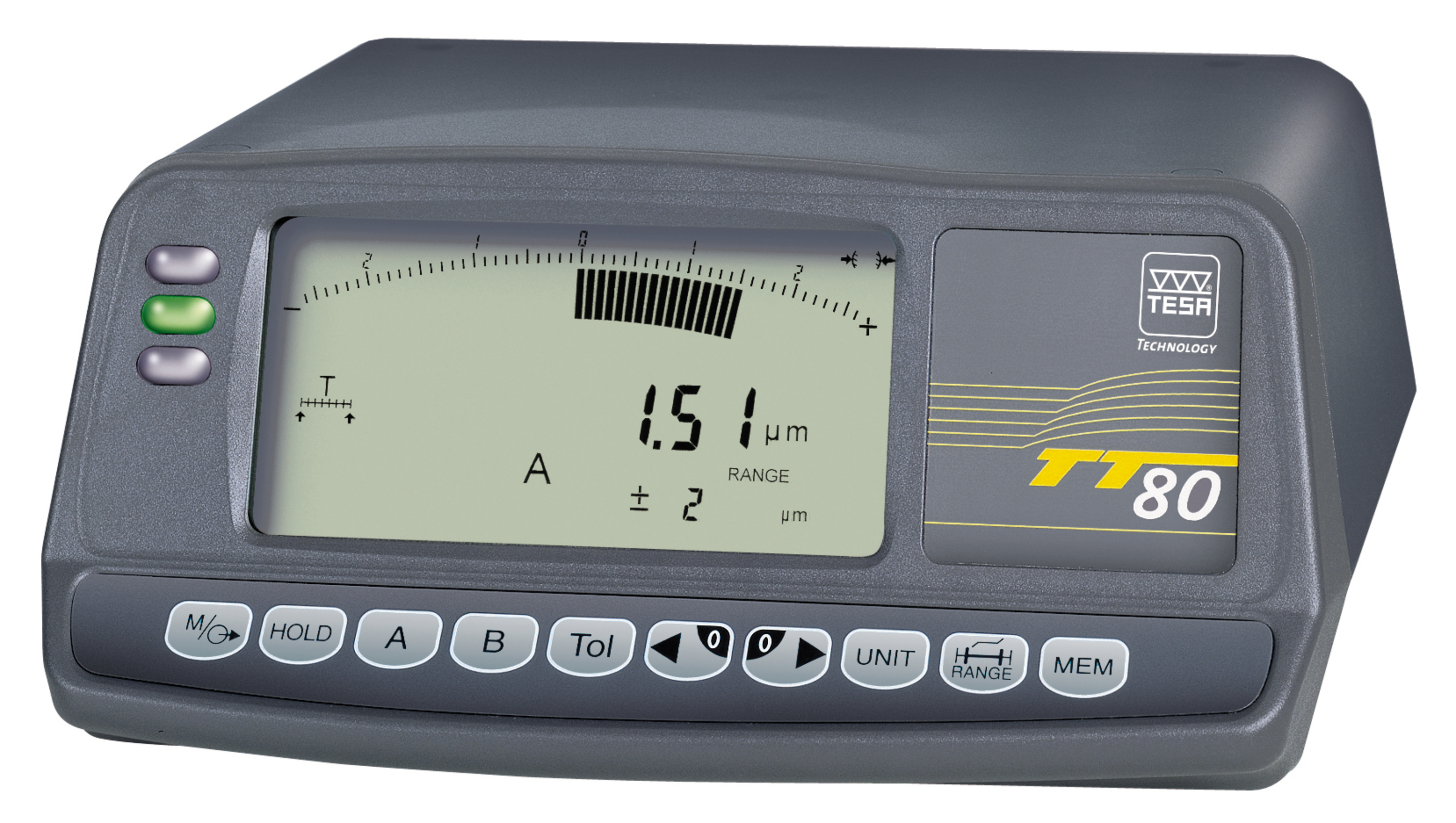

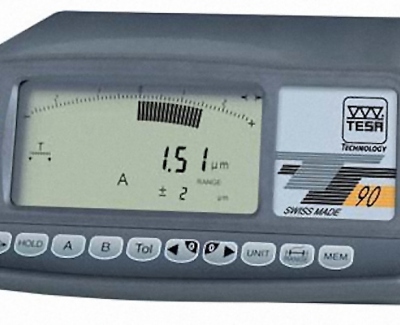

TESATRONIC TT80 a TT90

TESATRONIC TT80 a TT90 je zobrazovací a vyhodnocovací jednotka pro induktivní sondy TESA, vhodná pro použití v laboratoři i přímo ve výrobě.

Technické parametry TT80:

  • Stejné funkce jako u TT60, ale s přidanými funkcemi:
  • Devět měřicích rozsahů s digitálním krokem 0,01 µm.
  • Paměť naměřených hodnot „max" a „min", „max mínus min" a také průměr z naměřených hodnot (max+min)/2.
  • Dynamické měření více jak 10 hodnot za sekundu.
  • Kombinovaný analogový nebo digitální displej.
  • Analogový výstup.

Technické parametry TT90:

  • Stejné funkce jako u TT60, ale s přidanými funkcemi:
  • Devět měřících rozsahů s digitálním krokem 0,01 µm.
  • Paměť naměřených hodnot „max" a „min", „max mínus min" a také průměr z naměřených hodnot (max+min)/2.
  • Dynamické měření více jak 10 hodnot za sekundu.
  • Kombinovaný analogový nebo digitální displej.
  • Výběr doby stabilizace pro měřicí cykly.
  • RS digitální výstup pro hodnoty v mikronech.
  • Signálový výstup pro ovládání posuvu sondy.
Technická specifikace
Rozlišení displeje
0,02 - 200 µm
Doba odezvy
≤ 100 ms
Výstup
RS232, obousměrný
Rozměry
255 x 235 x 120 mm
Provozní rozsah
+20 to +50 °C
Hmotnost
1,1 kg
Výstup pro sondy
2
Krytí
IP54

TT80, TT90 a příslušenství


Objednací číslo


Zobrazovací a vyhodnocovací jednotka pro induktivní sondy Tesa

TESATRONIC TT80
04430011
TESATRONIC TT90
04430012
Volitelné příslušenství

ruční pedál
04768000
nožní pedál
04768001
Opto-USB kabel, obousměrný, 2 m
04761062
Opto-RS kabel, obousměrný, 2 m
04761049
