Měřicí technika

Stojánky s měřicím stolem Stojánky s litinovou základnou

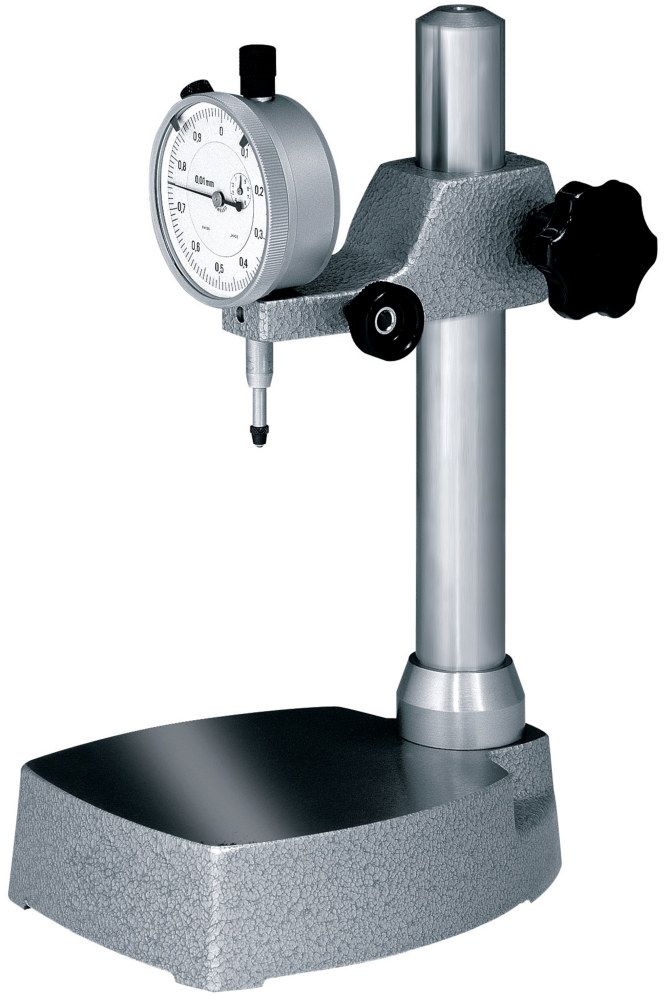

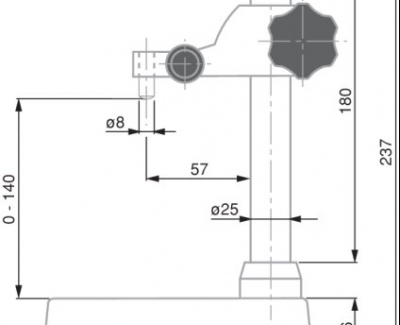

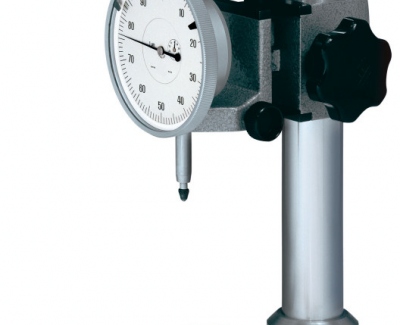

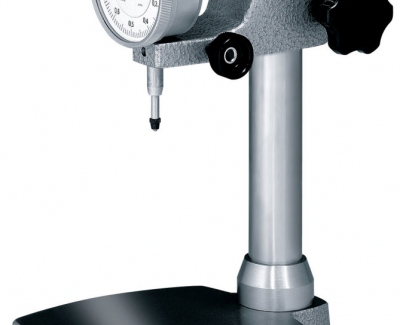

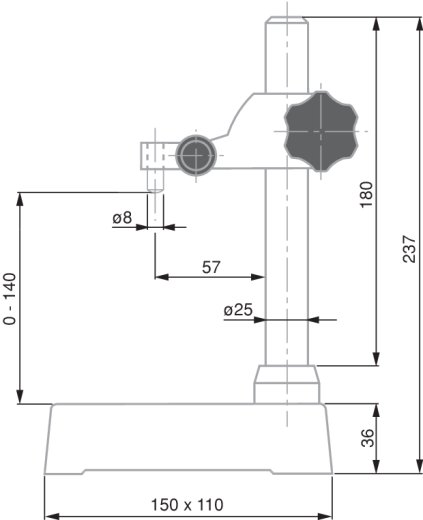

Měřicí stojánek s litinovou základnou INTERAPID UA 1

TESA

Chromovaný litinový stůl, demontovatelný.
Rameno z tvárné litiny.
Upínací otvor s průměrem 8 mm.
Měřicí plocha 100×100 mm.
Hmotnost 3 kg.

Dodáváno bez úchylkoměru!

Měřicí stojánek s litinovou základnou INTERAPID UA 1 TESA 1639008

TESA - prémiová značka
Švýcarský výrobce s více než 75 letou tradicí


Max. měřený zdvih
Objednací
číslo


[mm]

Stojánek INTERAPID UA 1
140
01639008

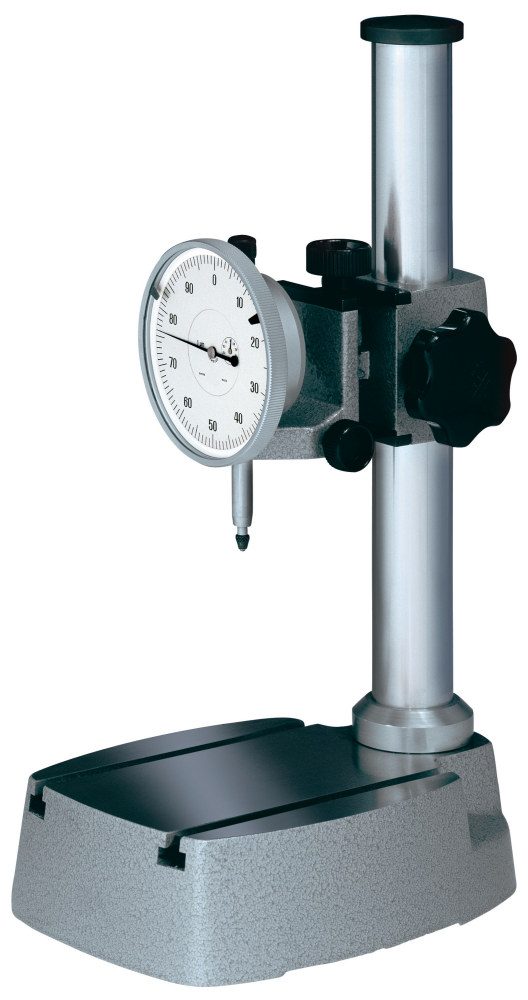

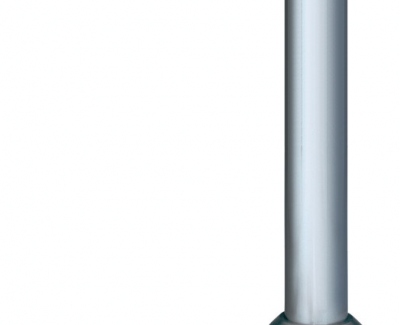

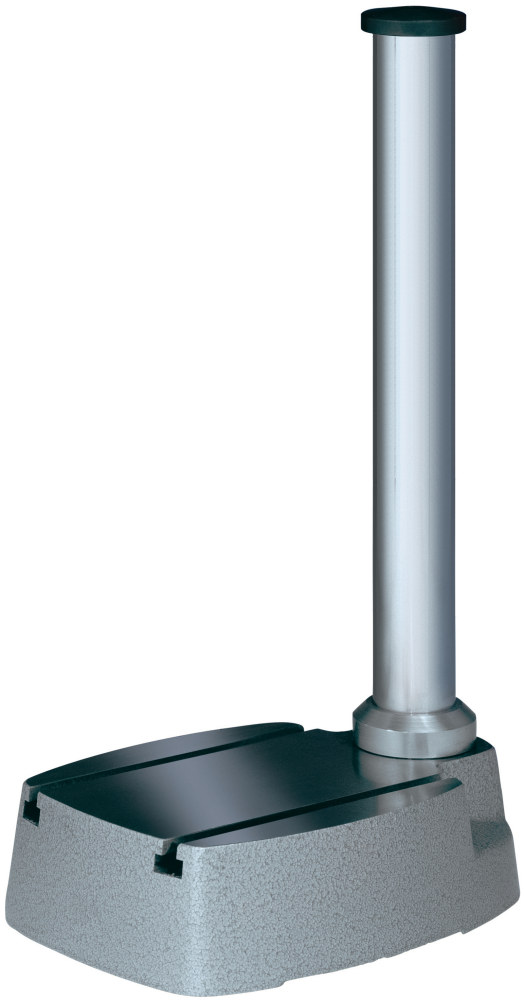

Měřicí stojánek s litinovou základnou INTERAPID UA 30

TESA

Litinová měřicí plocha s T-drážkami.
Měřicí plocha 125x115 mm.
Maximální měřicí výška 175 mm.
Celková výška 314 mm.
Průměr sloupku 17,8 mm.
Hmotnost 4,85 kg.

Dodáváno bez úchylkoměru!

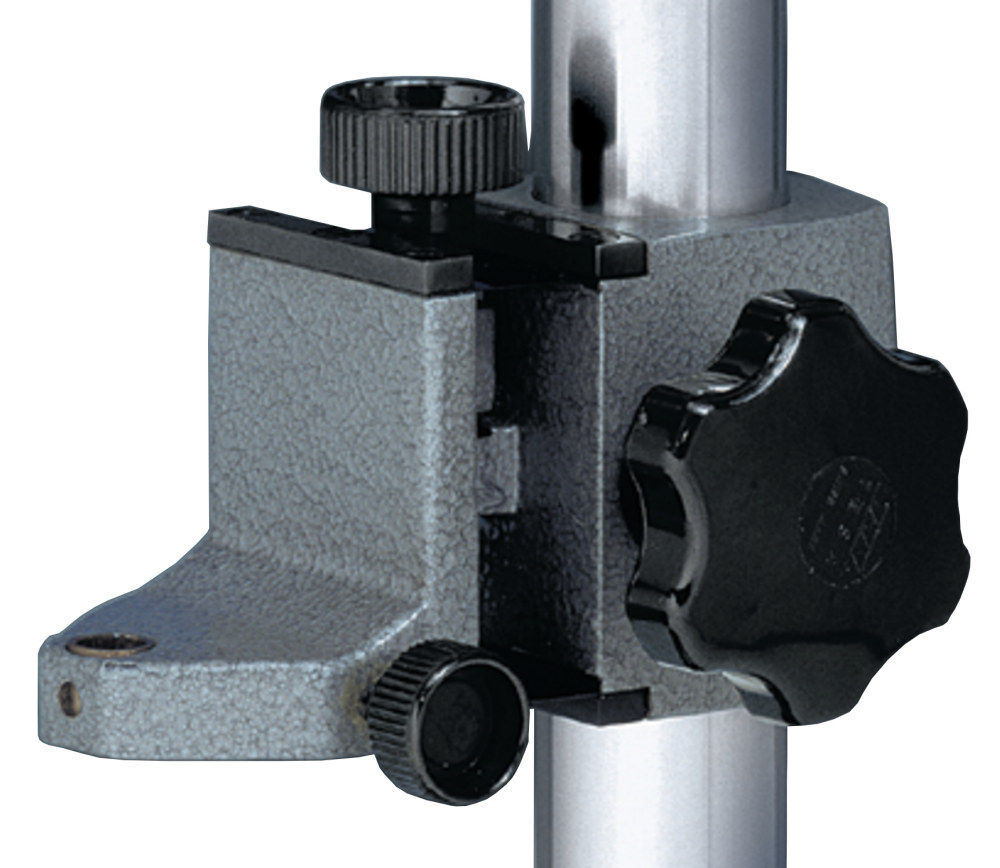

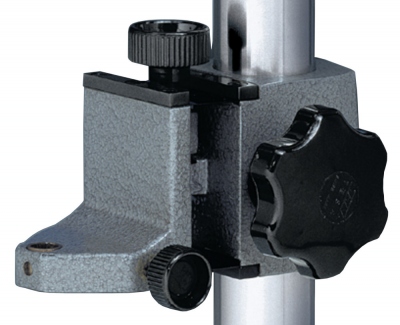

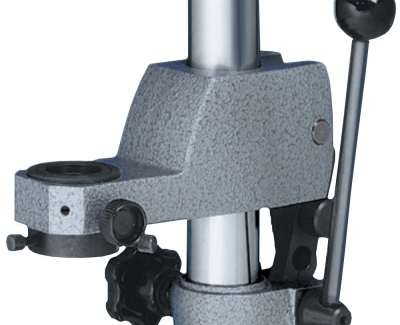

UK 20 Rameno s jemným nastavováním
Upínací otvor s průměrem 8 mm.
Hmotnost 0,85 kg.

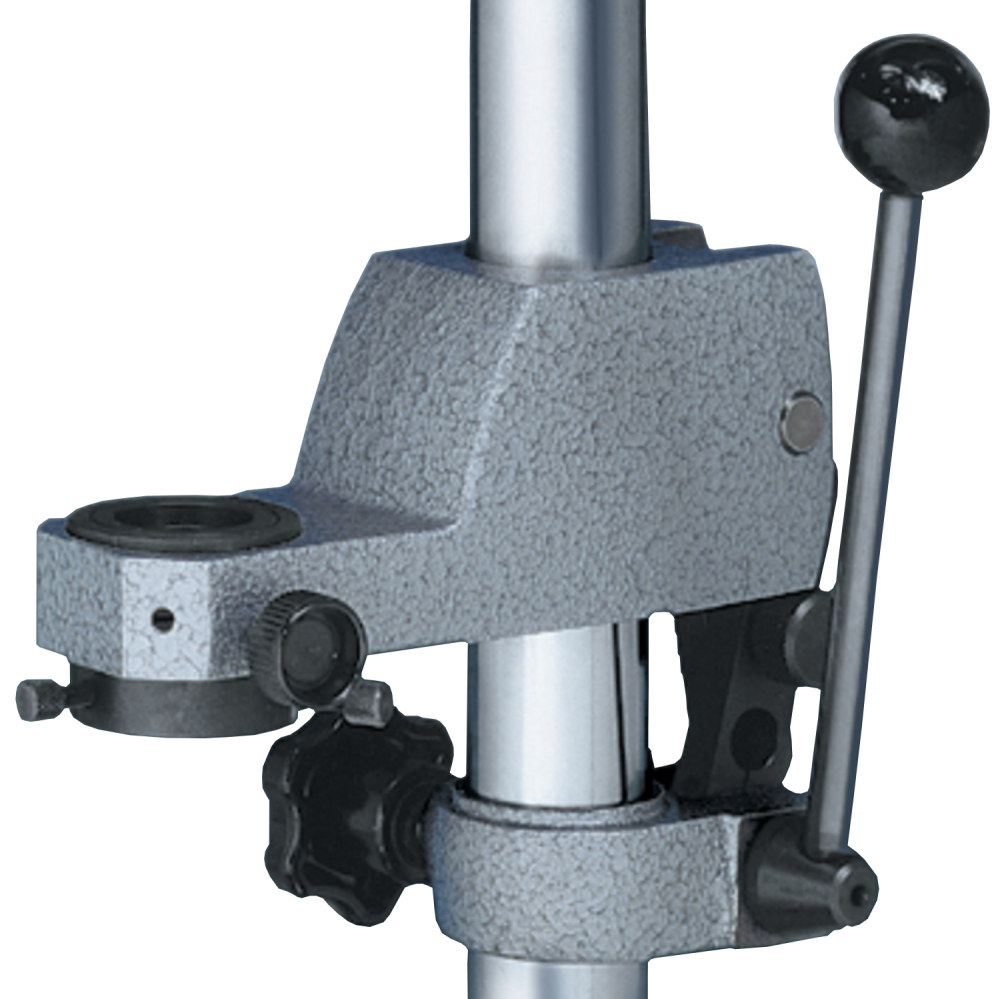

UK 25 Posuvné rameno
Upínací otvor s průměrem 13 mm.
Délka posuvu 35, 57 nebo 80 mm.
Měřicí rozsah 60 mm.
Hmotnost 1,75 kg.

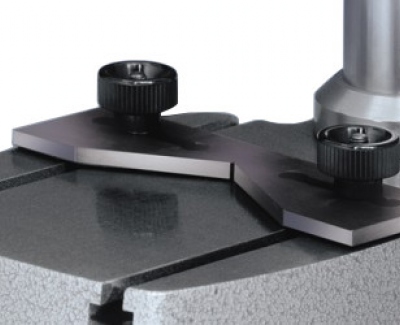

UAZ 10 Hloubkový doraz
Rozměr 115×35×3,5 mm.
Prizmatický úhel 120 ° pro Ø ≤120 MM.
Dva upínací šrouby.
Možnost oboustranného použití (rovná nebo prizmatická strana).

Měřicí stojánek s litinovou základnou INTERAPID UA 30 TESA 1639009

TESA - prémiová značka
Švýcarský výrobce s více než 75 letou tradicí


Max. měřený zdvih
Objednací
číslo


[mm]

Stojánek INTERAPID UA 30
(bez ramene, dorazu)
175
01639009
Volitelné příslušenství

UK 20 Rameno s jemným nastavováním

01610200
UK 25 Posuvné rameno

01610201
UAZ 10 Hloubkový doraz

01640000

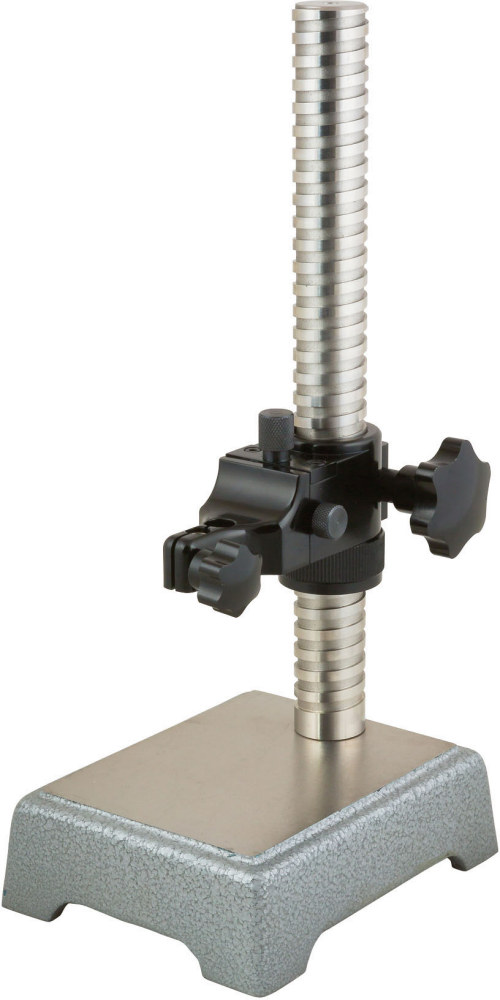

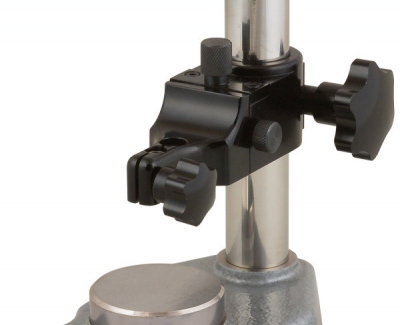

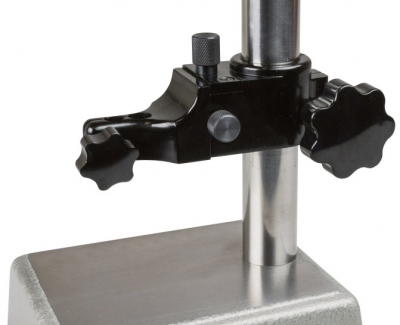

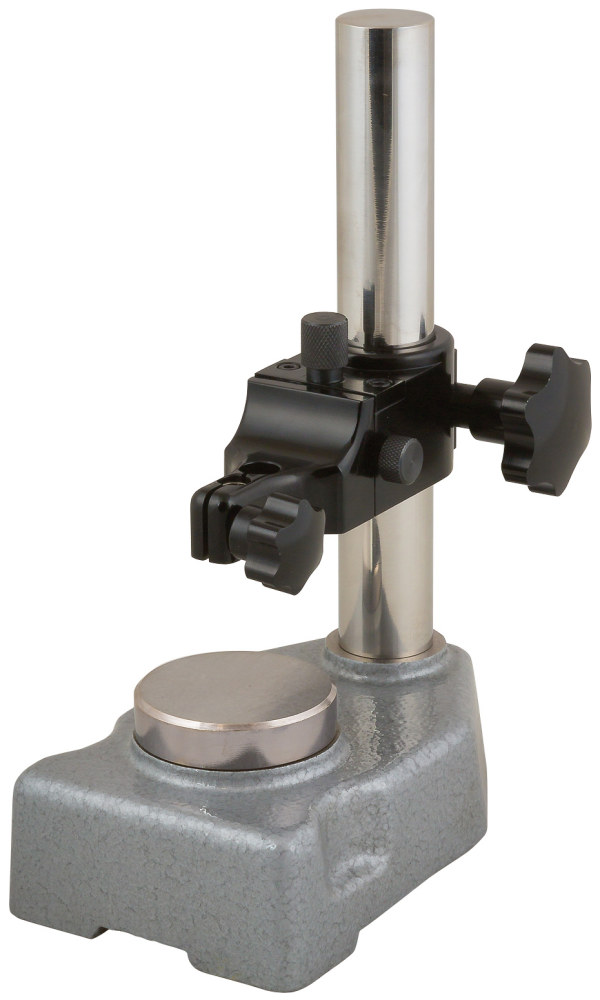

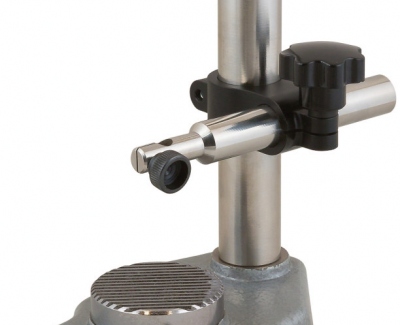

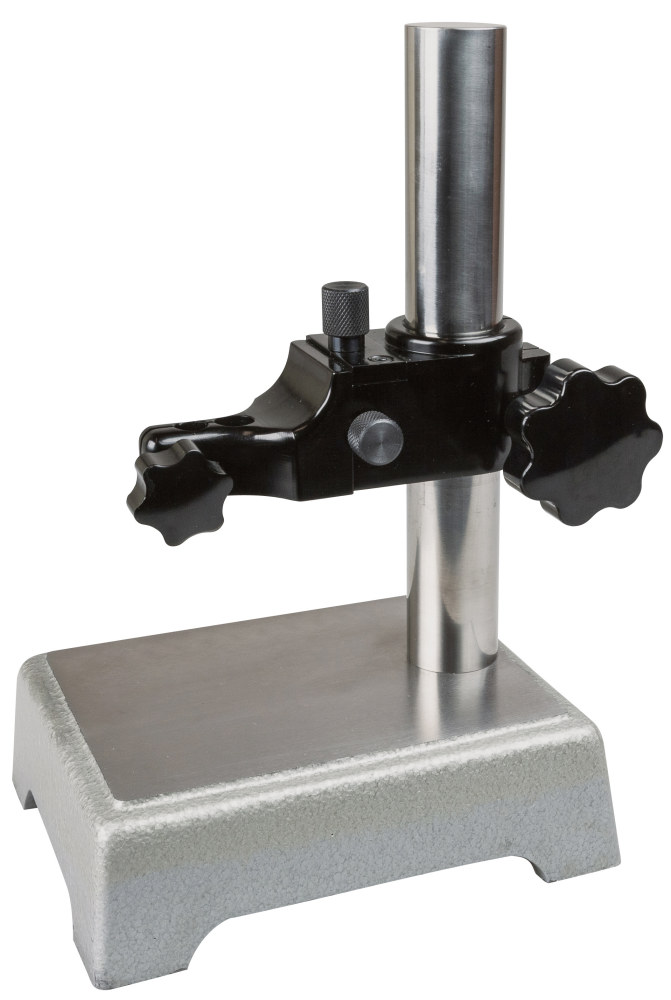

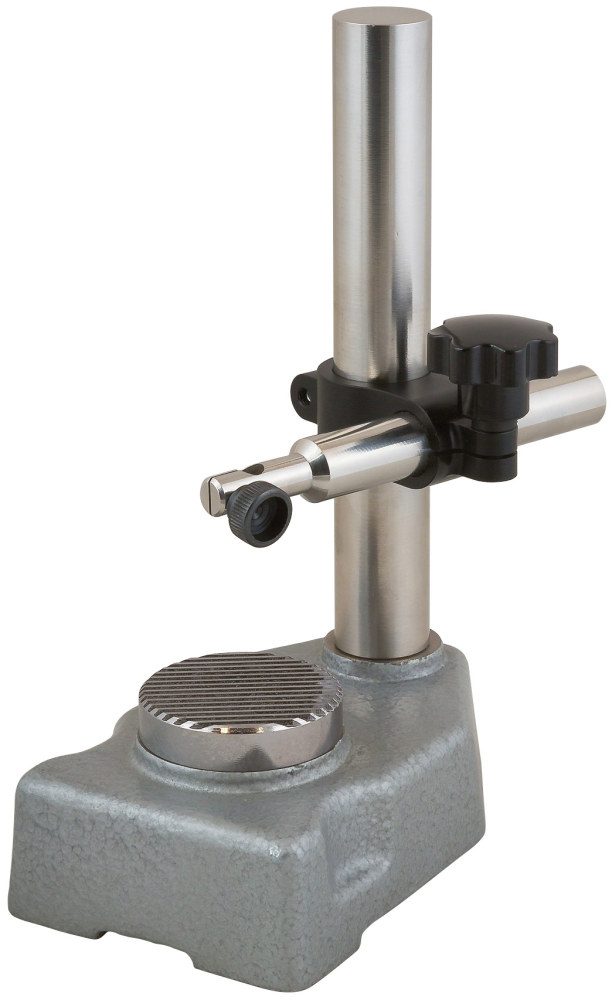

Měřicí stojánek s litinovou základnou

SCHUT

Upínací otvor s průměrem 8 mm.
Rovinnost základny: ≤ 10 µm.
Výška kulaté základny: 13,5 mm.
Materiál kulaté základny: broušená ocel.
Efektivní délka ramene:

  • max. 68 mm (906.506/508/516/518),
  • max. 105 mm (906.507),
  • max. 95 mm (906.517/519).
Jemné nastavování 5 mm (906.506/508/516/518).
Rozměr příčného ramene Ø 20×150 mm (906.507/517/519).
Sloupek Ø 30×200 mm.

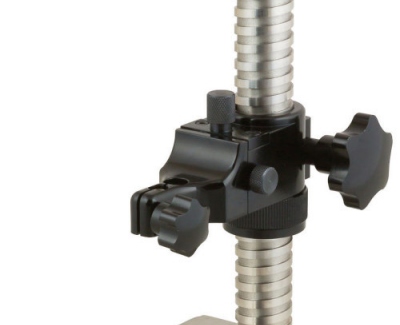

Šroubovicový sloupek Ø 30×200 mm s pojistkou (906.508).

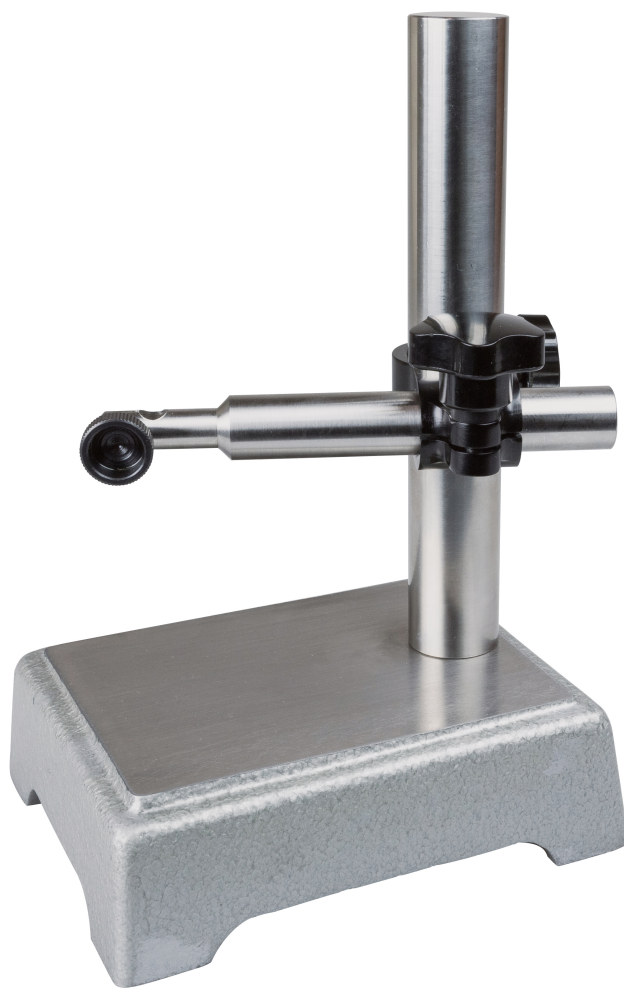

Měřicí stojánek s litinovou základnou SCHUT 906.506


Max. měřený zdvih
Rozměry základny
Typ stolu
Objednací
číslo


[mm]
[mm]

Stojánek s litinovou základnou
140
140×105×50
Plochý
906.506
Stojánek s litinovou základnou
160
140×105×50
Plochý
906.507
Stojánek s litinovou základnou
260
140×105×50
Plochý
906.508

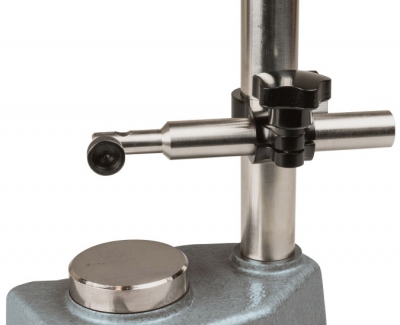

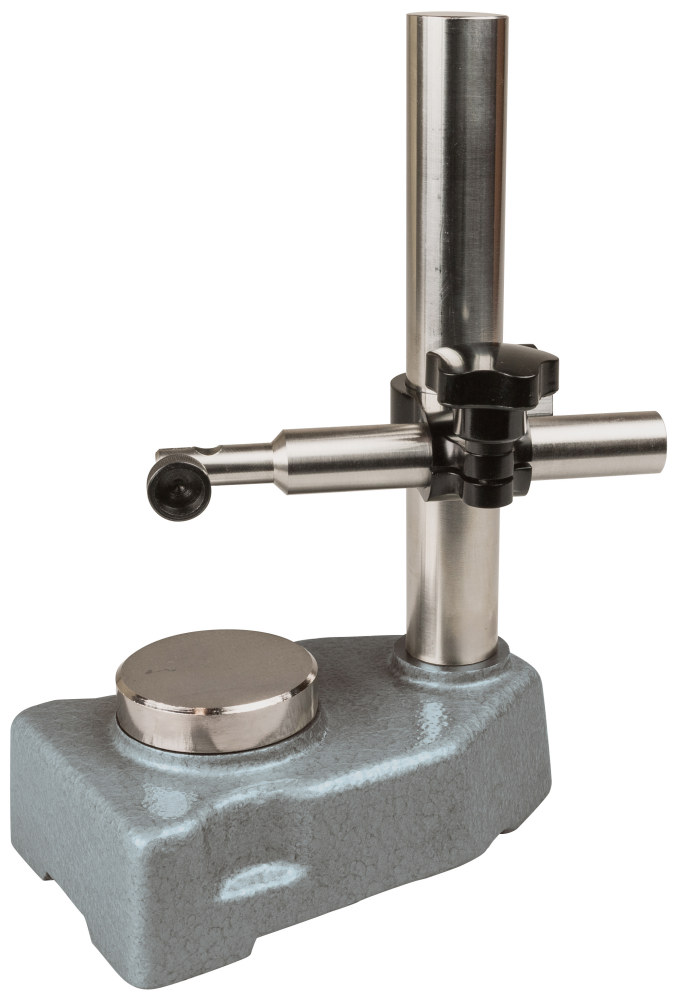

Stojánek s litinovou základnou
130
ø60×65
Kulatý
906.516
Stojánek s litinovou základnou
145
ø60×65
Kulatý
906.517

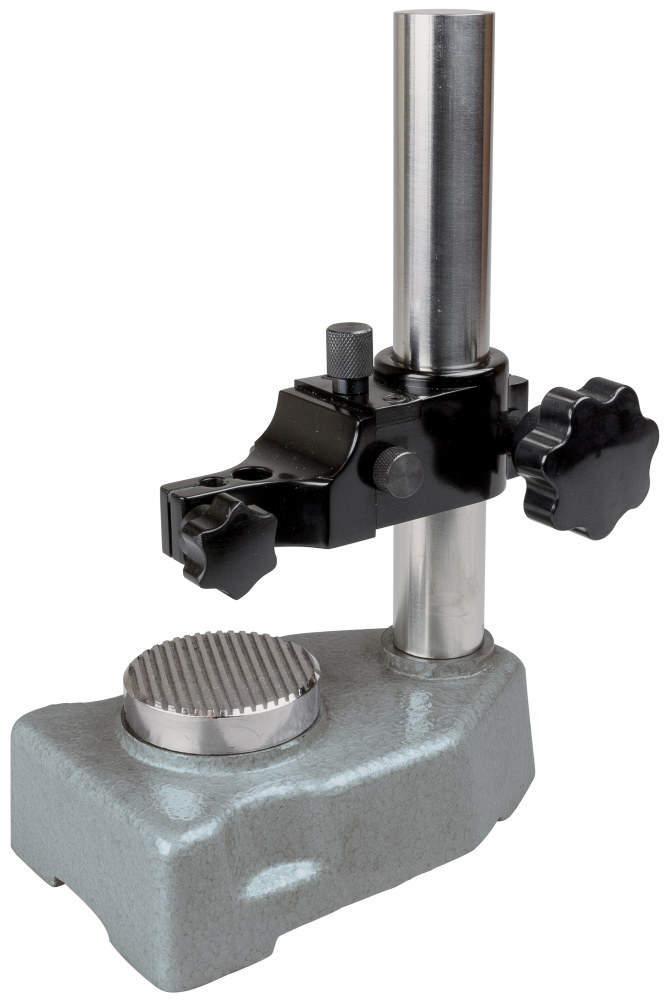

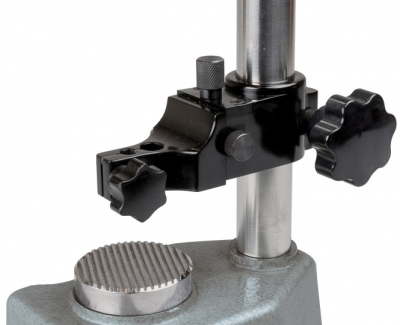

Stojánek s litinovou základnou
130
ø60×65
Kulatý - rýhovaný
906.518
Stojánek s litinovou základnou
145
ø60×65
Kulatý - rýhovaný
906.519
Volitelné příslušenství

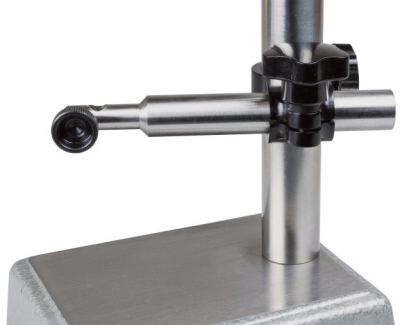

Upínací rameno ø28 mm

999.679

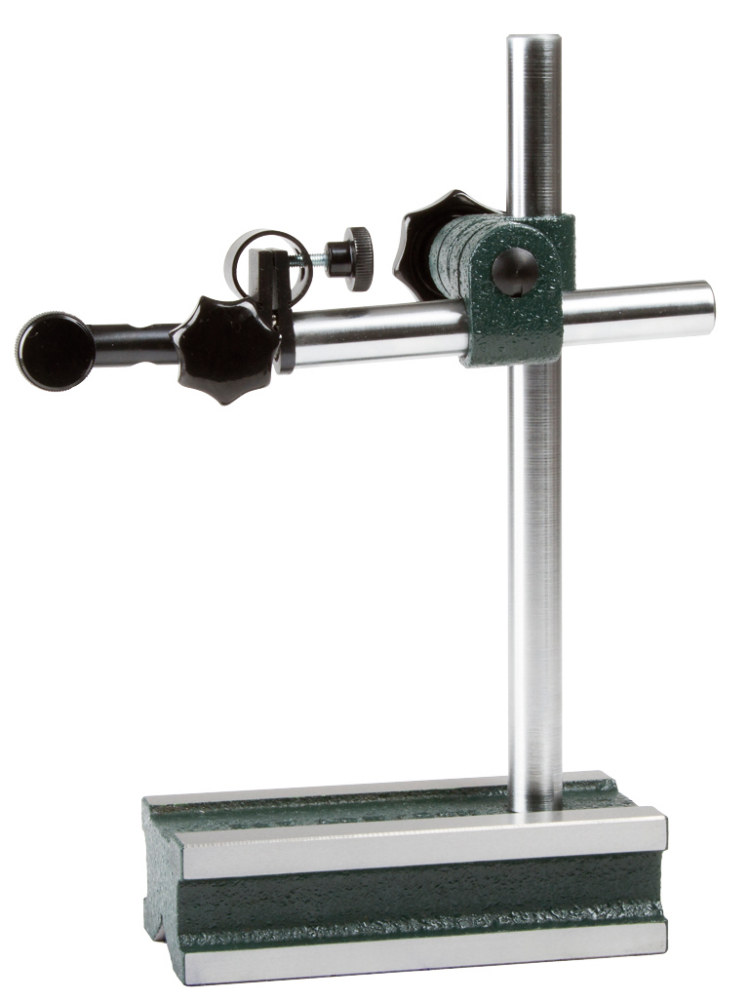

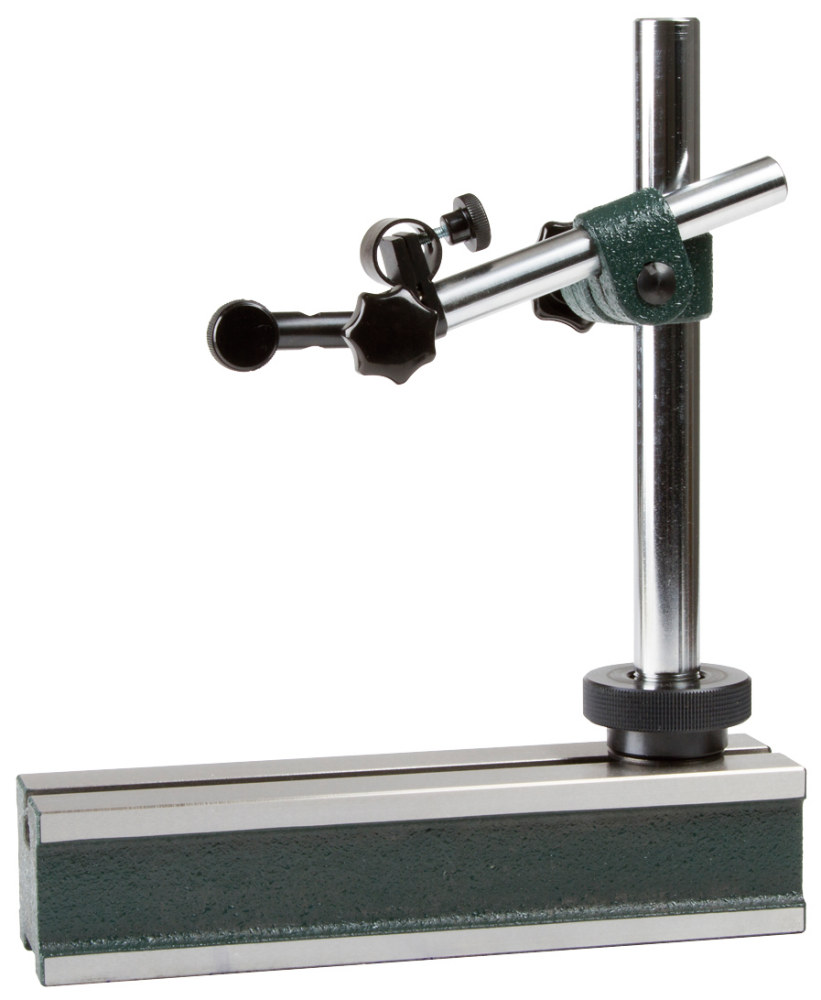

Měřicí stojánek s litinovou základnou

SCHUT

Upínací otvor s průměrem 8 mm.
Příčné rameno s jemným nastavováním.
Délka ramene 150 mm.
Základna s V drážkou (857.120).

Měřicí stojánek s litinovou základnou SCHUT 857.120


Sloupek
Rozměry
základny
Efektivní
délka ramene
Objednací
číslo


[ø/mm]
[mm]
[mm]

Stojánek s litinovou V základnou
16
65×40×140
250
857.120
Stojánek s litinovou základnou
22
60×55×250
300
857.121
