Měřicí technika, identifikační systémy a automatizační prvky
Úchylkoměry Úchylkoměr číselníkový

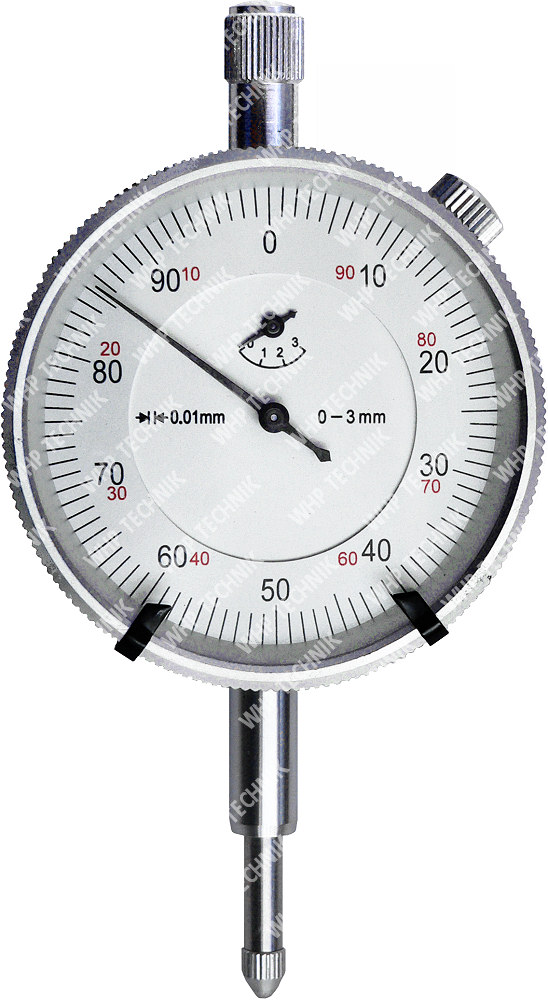

Úchylkoměr číselníkový s velkým číselníkem
SCHUT
Upínací stopka: ø8 mm.
Otočný číselník - pro nulování v libovolné poloze.
Zvýšená odolnost proti rázům.
Aretace číselníku pomocí šroubku.
Měřicí rozsah | Rozlišení | Průměr číselníku | Objednací číslo | ||
[mm] | [mm] | [mm] | |||
rozlišení 0,01 mm | |||||
Úchylkoměr číselníkový | 3 | 0,01 | 60 | 907.931 | |
Úchylkoměr číselníkový | 5 | 0,01 | 60 | 907.932 | |
Úchylkoměr číselníkový | 10 | 0,01 | 60 | 907.933 | |
Úchylkoměr číselníkový | 25 | 0,01 | 60 | 907.934 | |
Úchylkoměr číselníkový | 30 | 0,01 | 60 | 907.935 | |
Úchylkoměr číselníkový | 50 | 0,01 | 76 | 907.936 | |
rozlišení 0,001 mm | |||||
Úchylkoměr číselníkový | 1 | 0,001 | 60 | 907.921 | |
Úchylkoměr číselníkový | 2 | 0,001 | 60 | 907.922 | |
Úchylkoměr číselníkový | 3 | 0,001 | 60 | 907.923 | |
Úchylkoměr číselníkový | 5 | 0,001 | 60 | 907.924 |

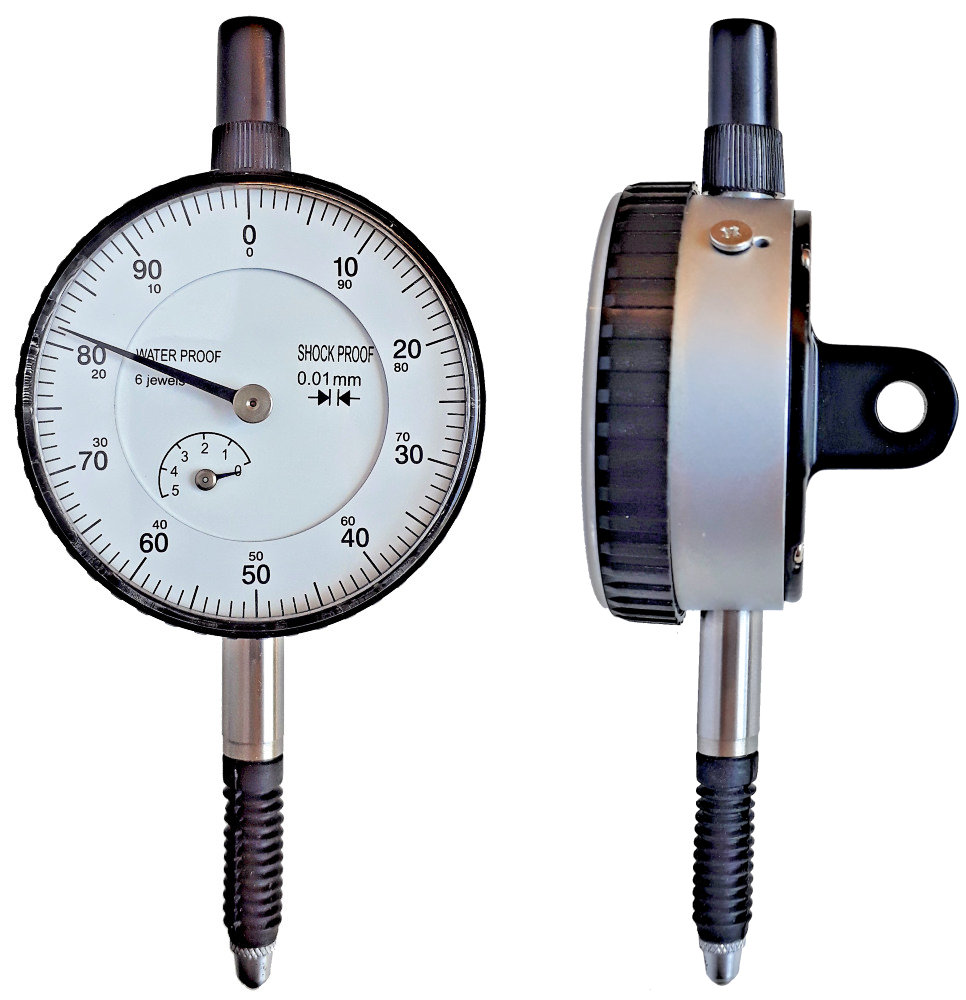

Úchylkoměr číselníkový s vyšší odolností
SCHUT
Úchylkoměr má zvýšenou odolnost proti rázům a stříkajícím kapalinám.
Dělení stupnice: 0,01 mm.
Upínací stopka: ø8 mm.
Průměr číselníku: 55 mm.
Otočný číselník.
Nastavitelné toleranční značky.
Zadní kryt s upínacím očkem.
Krytí IP54.
Odolnost proti rázům.
Odolnost proti stříkajícím kapalinám.
Měřicí rozsah | Rozlišení | Průměr číselníku | Objednací číslo | ||
[mm] | [mm] | [mm] | |||
Úchylkoměr číselníkový | 0 ÷ 3 | 0,01 | 55 | 908.777 | |
Úchylkoměr číselníkový | 0 ÷ 5 | 0,01 | 55 | 908.778 | |
Úchylkoměr číselníkový | 0 ÷ 10 | 0,01 | 55 | 908.779 |
Úchylkoměr číselníkový s kolmým dotekem
SCHUT
Hystereze: ±0,006 mm.
Měřicí síla: 1,4 N.
Otočný číselník.
Přesnost podle DIN 878.
Měřicí rozsah | Rozlišení | Přesnost | Opakovatelnost | Objednací číslo | ||
[mm] | [mm] | [mm] | [mm] | |||
Úchylkoměr s číselníkem | 5 | 0,01 | ±0,02 | 0,005 | 855.559 |

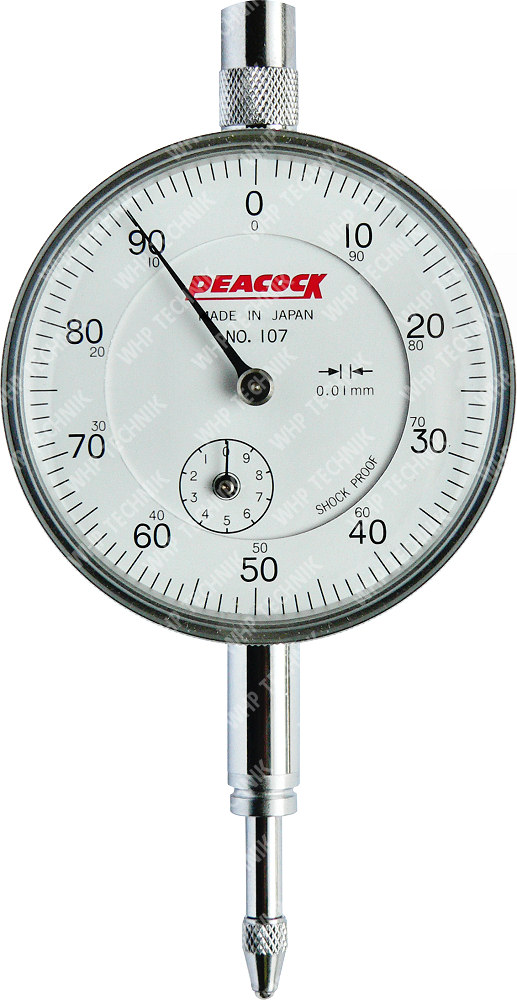

Úchylkoměr číselníkový
Peacock
Přesnost dle normy ISO/R463.
Upínací stopka: ø8 mm,
(855.507 ø10 mm, 855.589 ø14 mm).
Otočný číselník - pro nulování v libovolné poloze.
Zvýšená odolnost proti rázům.
Měřicí rozsah | Rozlišení | Průměr číselníku | Objednací číslo | ||
[mm] | [mm] | [mm] | |||
rozlišení 0,01 mm | |||||
Úchylkoměr číselníkový | 3 | 0,01 | 36 | 855.547 | |
Úchylkoměr číselníkový | 4 | 0,01 | 40 | 855.536 | |
Úchylkoměr číselníkový | 5 | 0,01 | 53 | 855.517 | |
Úchylkoměr číselníkový | 10 | 0,01 | 53 | 855.507 | |
Úchylkoměr číselníkový | 10 | 0,01 | 53 | 855.508 | |
Úchylkoměr číselníkový | 20 | 0,01 | 66,5 | 855.527 | |
Úchylkoměr číselníkový | 30 | 0,01 | 76 | 855.537 | |
Úchylkoměr číselníkový | 50 | 0,01 | 83 | 855.557 | |
Úchylkoměr číselníkový | 80 | 0,01 | 112 | 855.589 | |
rozlišení 0,001 mm | |||||
Úchylkoměr číselníkový | 1 | 0,001 | 53 | 855.509 | |
Úchylkoměr číselníkový | 2 | 0,001 | 66,5 | 855.525 | |
Úchylkoměr číselníkový | 5 | 0,001 | 66,5 | 855.555 | |
Úchylkoměr číselníkový | 3 | 0,005 | 47 | 855.535 |

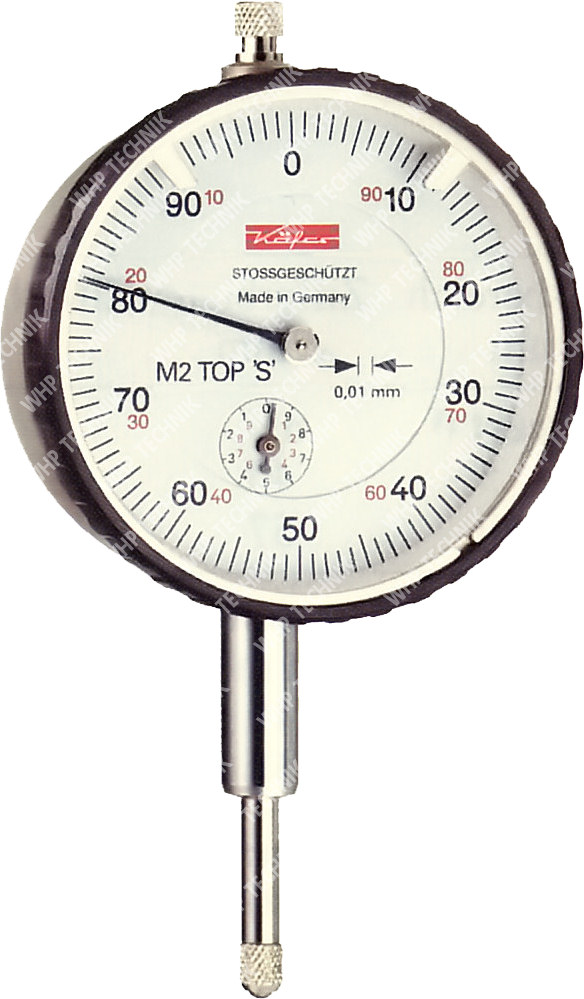

Úchylkoměr číselníkový
Käfer
Přesnost dle normy DIN 878.
Upínací stopka: ø8 mm.
Otočný číselník - pro nulování v libovolné poloze.
Zvýšená odolnost proti rázům.
Měřicí rozsah | Rozlišení | Průměr číselníku | Objednací číslo | ||
[mm] | [mm] | [mm] | |||
rozlišení 0,01 mm | |||||
Úchylkoměr číselníkový | 3 | 0,01 | 40 | 852.351 | |
Úchylkoměr číselníkový | 5 | 0,01 | 40 | 852.353 | |
Úchylkoměr číselníkový | 10 | 0,01 | 58 | 852.355 | |
Úchylkoměr číselníkový | 30 | 0,01 | 58 | 852.356 | |
Úchylkoměr číselníkový | 50 | 0,01 | 58 | 852.357 | |
rozlišení 0,001 mm | |||||
Úchylkoměr číselníkový | 1 | 0,001 | 40 | 852.358 | |
Úchylkoměr číselníkový | 1 | 0,001 | 58 | 852.359 |

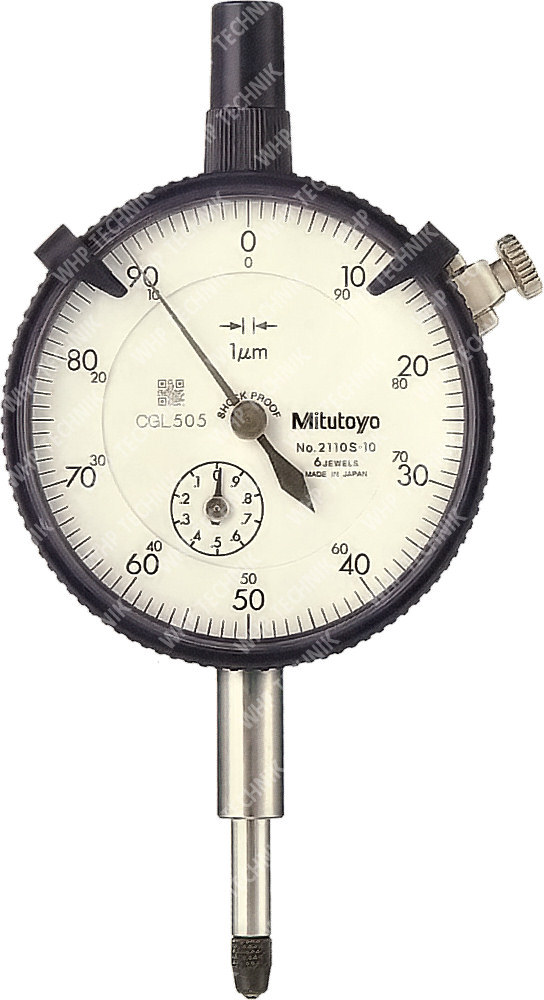

Úchylkoměr číselníkový
Mitutoyo
Přesnost dle normy DIN 878.
Upínací stopka: ø8 mm.
Otočný číselník - pro nulování v libovolné poloze.
Zvýšená odolnost proti rázům.
Aretace číselníku pomocí šroubku.
Měřicí rozsah | Rozlišení | Průměr číselníku | Objednací číslo | ||
[mm] | [mm] | [mm] | |||
rozlišení 0,01 mm | |||||
Úchylkoměr číselníkový | 5 | 0,01 | 57 | 2044 SB | |
Úchylkoměr číselníkový | 10 | 0,01 | 57 | 2046 SB | |
Úchylkoměr číselníkový | 20 | 0,01 | 57 | 2050 SB-19 | |
Úchylkoměr číselníkový | 30 | 0,01 | 57 | 2052 SB-19 | |
Úchylkoměr číselníkový | 30 | 0,01 | 78 | 3052 SB-19 | |
Úchylkoměr číselníkový | 50 | 0,01 | 78 | 3058 SB-19 | |
Úchylkoměr číselníkový | 80 | 0,01 | 78 | 3060 SB-19 | |
Úchylkoměr číselníkový | 100 | 0,01 | 78 | 3062 SB-19 | |
rozlišení 0,001 mm | |||||
Úchylkoměr číselníkový | 1 | 0,001 | 57 | 2110 SB-10 | |
Úchylkoměr číselníkový | 2 | 0,001 | 57 | 2113 SB-10 | |
Úchylkoměr číselníkový | 5 | 0,001 | 57 | 2119 SB-10 |

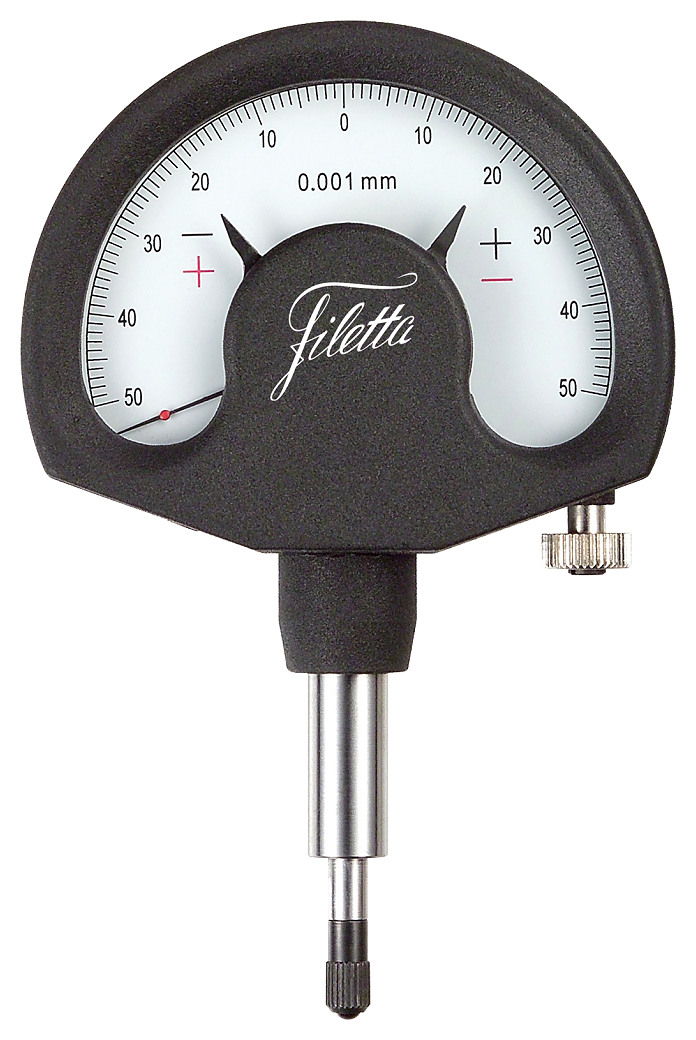

Úchylkoměr číselníkový s vysokou přesností
SCHUT
Přesný úchylkoměr je vhodné použít v aplikaci se subitem nebo upnutý ve stojánku. Celý měřicí rozsah je viditelný na číselníku, což umožňuje přehledné odečítání hodnot.
Měřicí rozsah: 0,1 mm.
Dělení stupnice: 0,001 mm.
Měřicí síla: <2 N.
Upínací stopka: ø8 mm.
Nastavitelné toleranční značky.
Odolnost proti rázům.
Dodáváno včetně kontrolního certifikátu.
Měřicí rozsah | Rozlišení | Objednací číslo | ||
[mm] | [mm] | |||
Úchylkoměr číselníkový | 0 ÷ 0,1 | 0,001 | 907.939 |

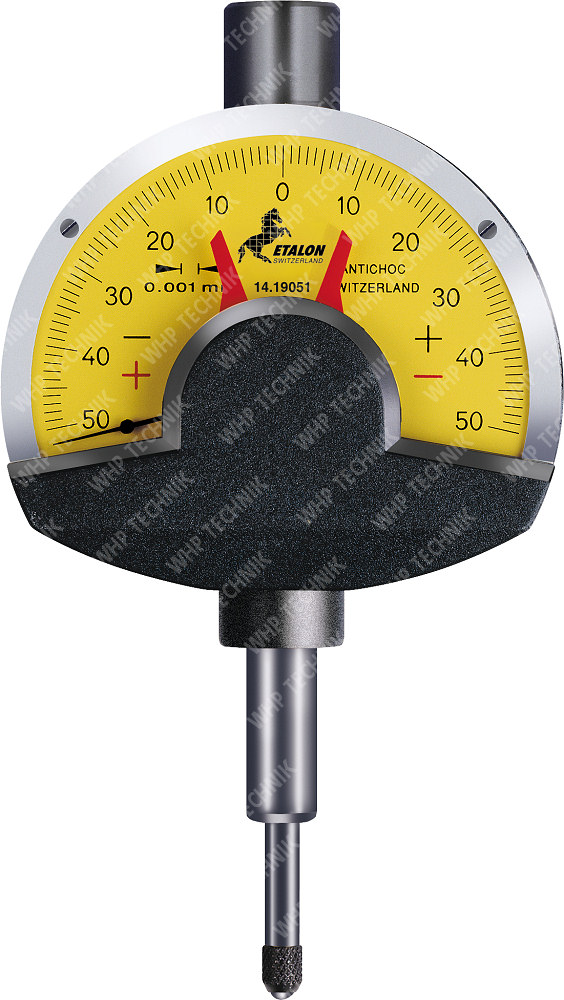

Úchylkoměr číselníkový s vysokou přesností
TESA
Přesnost dle normy DIN 878.
Upínací stopka: ø8 mm.
Zvýšená odolnost proti rázům.
Měřicí rozsah | Rozlišení | Krytí | Průměr číselníku | Objednací číslo | ||
[mm] | [mm] | [mm] | ||||
Úchylkoměr číselníkový | 0,1 | 0,001 | – | 62 | 01419051 | |
Úchylkoměr číselníkový | 0,1 | 0,001 | IP54 | 62 | 01419052 |

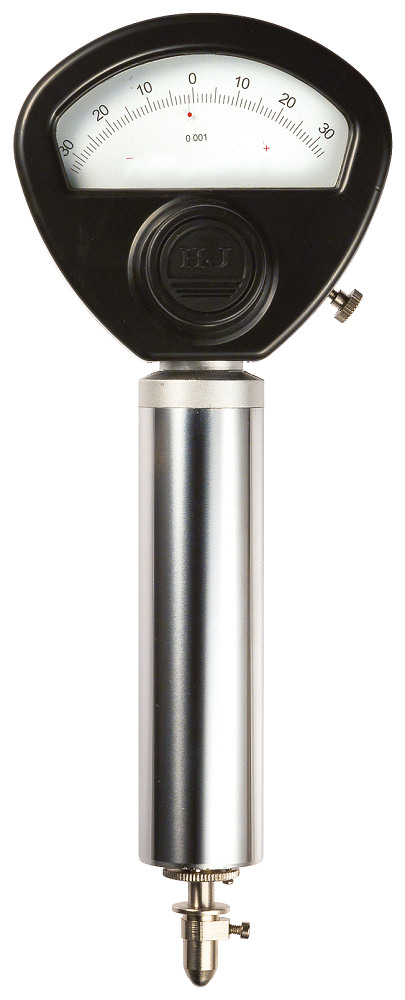

Úchylkoměr číselníkový s vysokou přesností a malým rozsahem
SCHUT
Přesný úchylkoměr vhodný do stojánku nebo přípravku pro měření např. házivosti hřídelí.
Dělení stupnice: 0,0005 mm nebo 0,001 mm.
Upínací stopka: ø28 mm.
Měřicí síla: ~1 N.
Jemné nastavování.
Odolnost proti rázům.
Dodáváno včetně kontrolního certifikátu.
Měřicí rozsah | Rozlišení | Číslování stupnice | Objednací číslo | ||
[mm] | [mm] | [mm] | |||
Úchylkoměr číselníkový | 0,03 | 0,0005 | 15-0-15 | 906.332 | |
Úchylkoměr číselníkový | 0,06 | 0,001 | 30-0-30 | 906.333 |

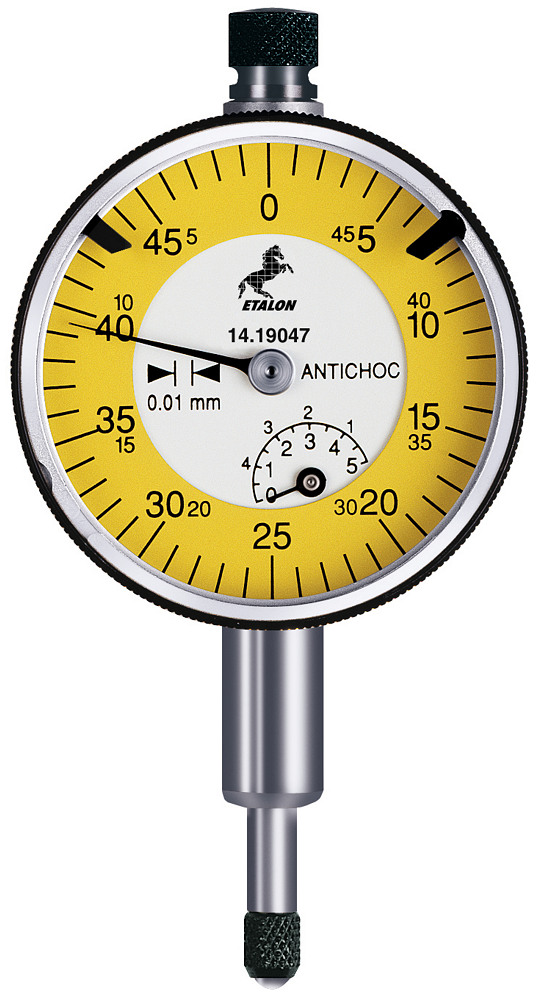

Úchylkoměr číselníkový
TESA
Přesnost dle normy ISO 463.
Upínací stopka: ø8 mm.
Otočný číselník.
Zvýšená odolnost proti rázům (01419047).
Měřicí rozsah | Rozlišení | Průměr číselníku | Zvýšená odolnost proti rázům | Objednací číslo | ||
[mm] | [mm] | [mm] | ||||
Úchylkoměr číselníkový | 0 ÷ 5 | 0,01 | 40 | • | 01419047 | |
Úchylkoměr číselníkový | 0 ÷ 10 | 0,01 | 58 | – | 01419048 |
