Měřicí technika

Přístroje na vnější měření Přístroj na vnější měření digitální

Přístroj na vnější měření digitální

SCHUT

Rozlišení: 0,005 mm.
Funkce: nulování v libovolné poloze, grafické znázornění rozsahu, přednastavení hodnoty, funkce Min, Max a Hold.
Přepínání: mm/inch.
Absolutní a přírůstkové měření.
Otočný displej v rozsahu 340 °.
Dva typy dotekových ploch.

Rozměry doteků pro rozsah 10 mm (L × A × B):
40 × 3 × 8 mm.

Rozměry doteků pro rozsah 20 mm (L × A × B):
80 × 6,5 × 20 mm.

Přístroj na vnější měření digitální Schut 908.850


Měřicí
rozsah
Typ
doteků
Objednací
číslo


[mm]
[mm]

rozsah 10 mm

Přístroj pro vnější měření digitální
0 ÷ 10
R 0,5
908.850
Přístroj pro vnější měření digitální
10 ÷ 20
R 0,5
908.851
Přístroj pro vnější měření digitální
20 ÷ 30
R 0,5
908.852
Přístroj pro vnější měření digitální
30 ÷ 40
R 0,5
908.853
Přístroj pro vnější měření digitální
40 ÷ 50
R 0,5
908.854
Přístroj pro vnější měření digitální
0 ÷ 10
ø 1,5
908.855
Přístroj pro vnější měření digitální
10 ÷ 20
ø 1,5
908.856
Přístroj pro vnější měření digitální
20 ÷ 30
ø 1,5
908.857
Přístroj pro vnější měření digitální
30 ÷ 40
ø 1,5
908.858
Přístroj pro vnější měření digitální
40 ÷ 50
ø 1,5
908.859
rozsah 20 mm

Přístroj pro vnější měření digitální
0 ÷ 20
R 0,5
908.860
Přístroj pro vnější měření digitální
10 ÷ 30
R 0,5
908.861
Přístroj pro vnější měření digitální
20 ÷ 40
R 0,5
908.862
Přístroj pro vnější měření digitální
30 ÷ 50
R 0,5
908.863
Přístroj pro vnější měření digitální
40 ÷ 60
R 0,5
908.864
Přístroj pro vnější měření digitální
0 ÷ 20
ø 1,5
908.865
Přístroj pro vnější měření digitální
10 ÷ 30
ø 1,5
908.866
Přístroj pro vnější měření digitální
20 ÷ 40
ø 1,5
908.867
Přístroj pro vnější měření digitální
30 ÷ 50
ø 1,5
908.868
Přístroj pro vnější měření digitální
40 ÷ 60
ø 1,5
908.869

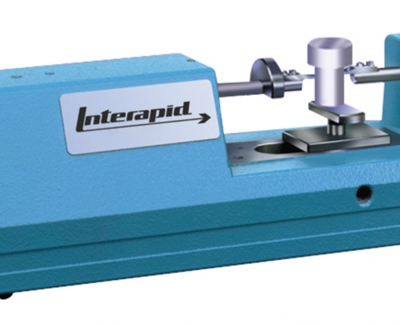

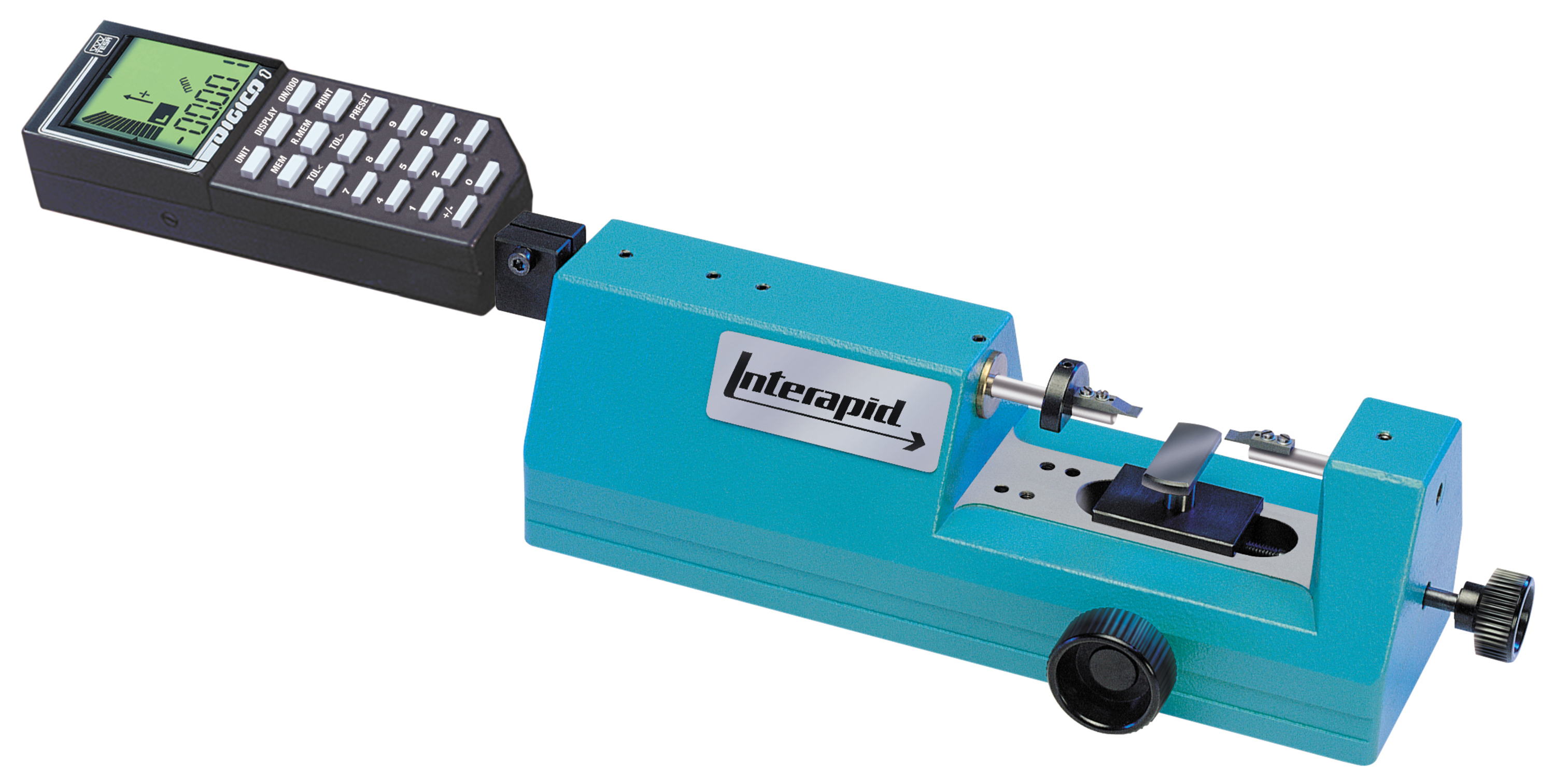

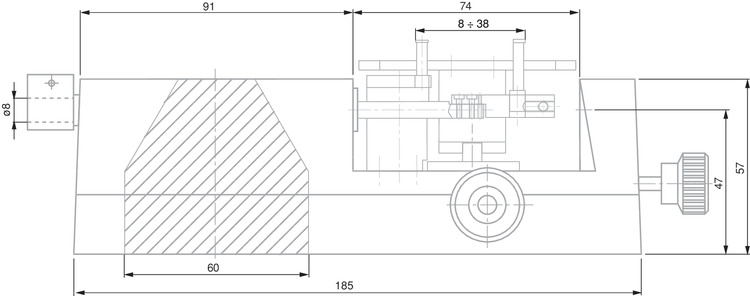

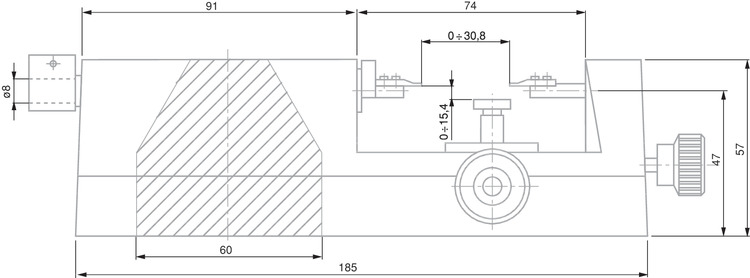

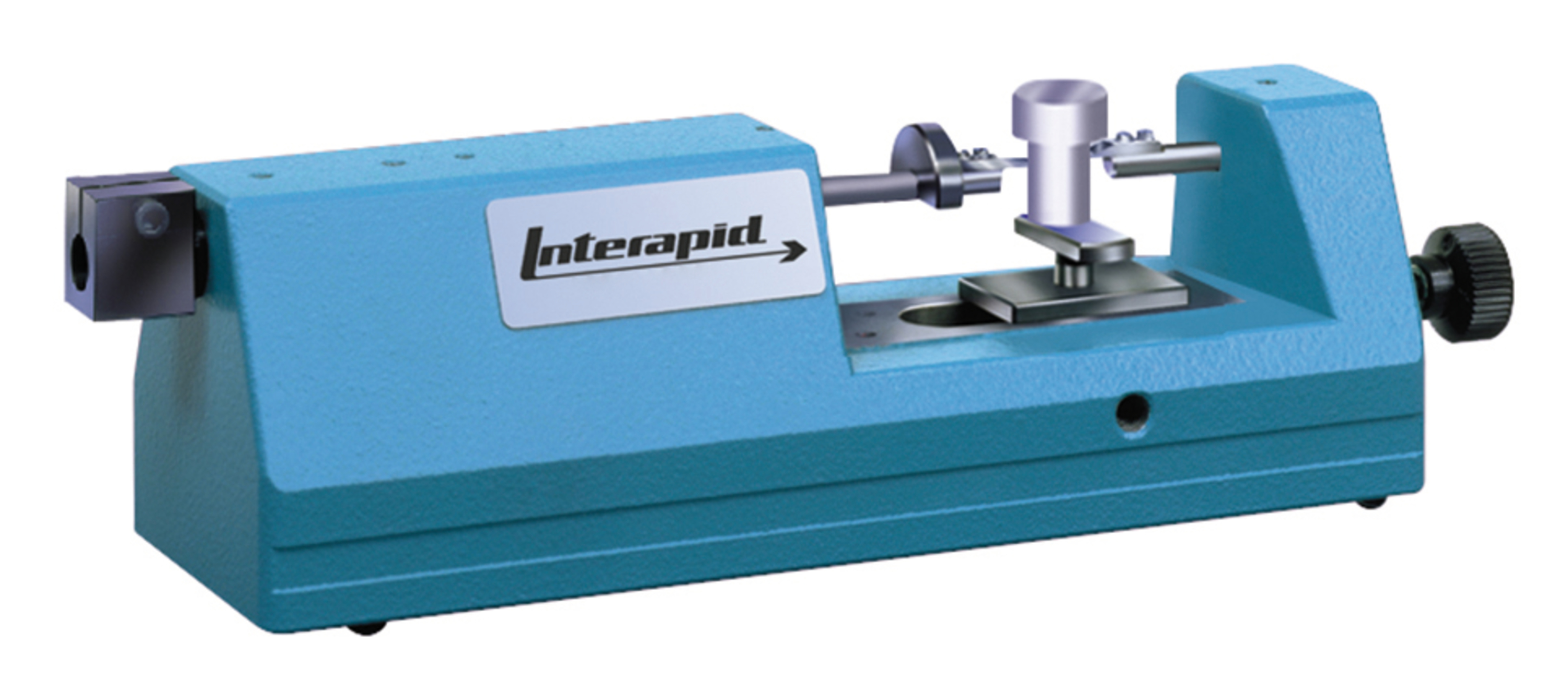

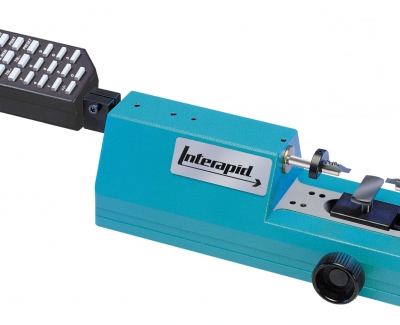

INTERAPID SHE.30

TESA

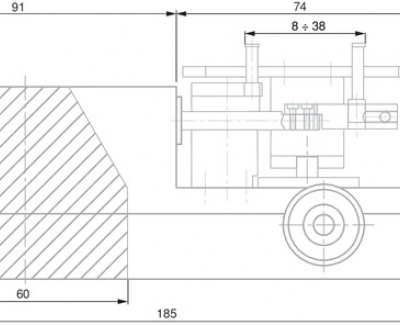

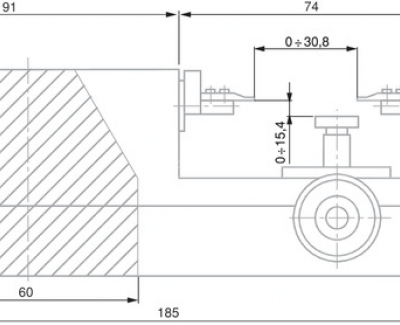

INTERAPID SHE.30 je praktické a vysoce přesné horizontální měřidlo pro měření vnějších rozměrů, určené především pro měření sérií přesných dílů, např. součástky do hodinek. Jeho předností je rychlé měření, snadné nastavení a výběr speciálních doteků pro různé druhy metrologických aplikací.

  • Měřicí rozsah: 0 ÷ 30 mm.
  • Měřicí síla: závisí podle použité sondy nebo úchylkoměru.
  • Materiál: litinová základna, ostatní části jsou z broušené tvrzené oceli.
  • Přesnost měření je vždy závislá na měřicím přístroji a na rovnoběžnosti doteků.
  • Tolerance rovinnosti měřicích ploch doteků: 0,05 mm.
  • Tolerance axiální pozice dvou doteků vzhledem k ose: 0,05 mm.
  • Tolerance rovnoběžnosti opěrné plochy vzhledem k ose: 0,05 mm.
  • Dodáváno bez doteků. Doteky jsou na poptání (viz. galerie).
  • Hmotnost 2,1 kg.

INTERAPID SHE.30

Popis
Měřicí rozsah
Objednací
číslo


[mm]

INTERAPID SHE.30
0÷30
03330004
Volitelné příslušenství

Měřicí dotek, tvrdokov, L=3,5 mm, H=0,4 mm

03360300

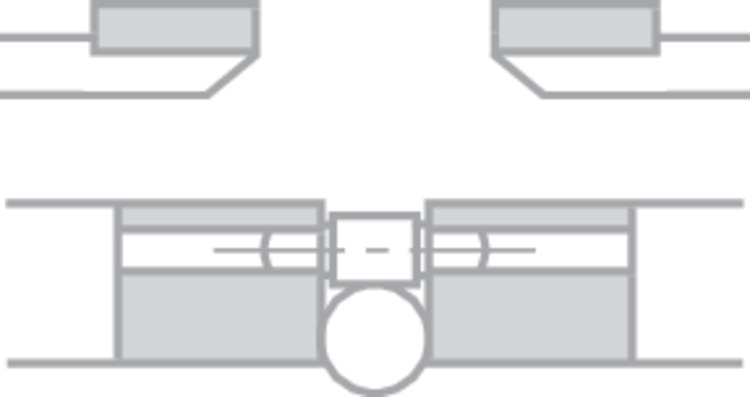

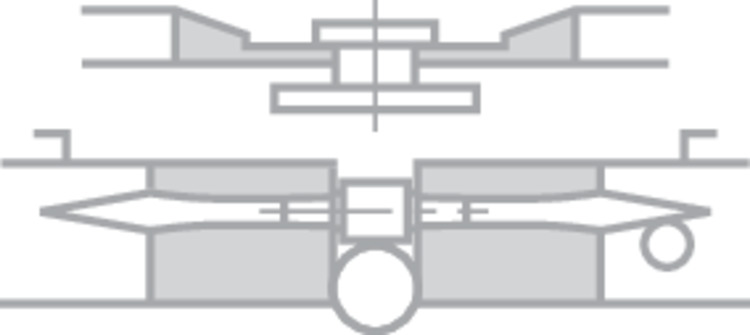

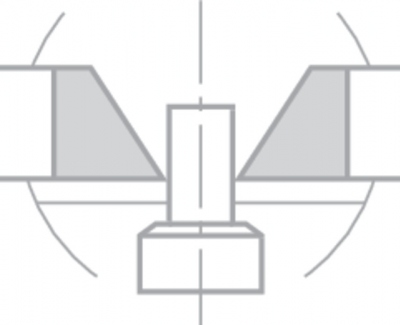

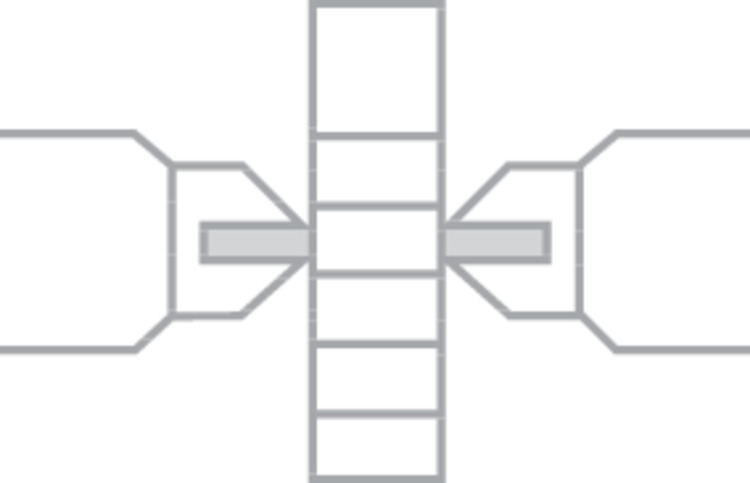

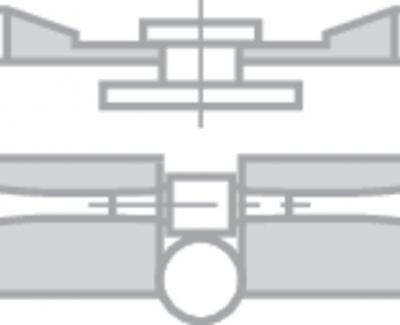

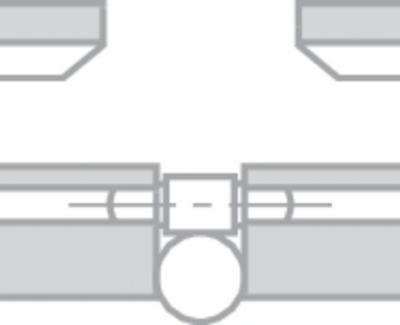

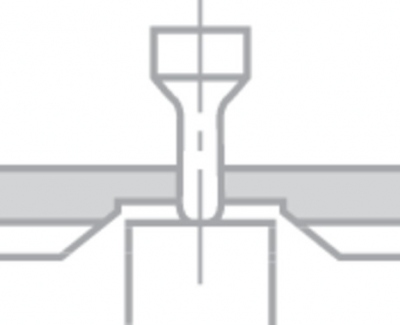

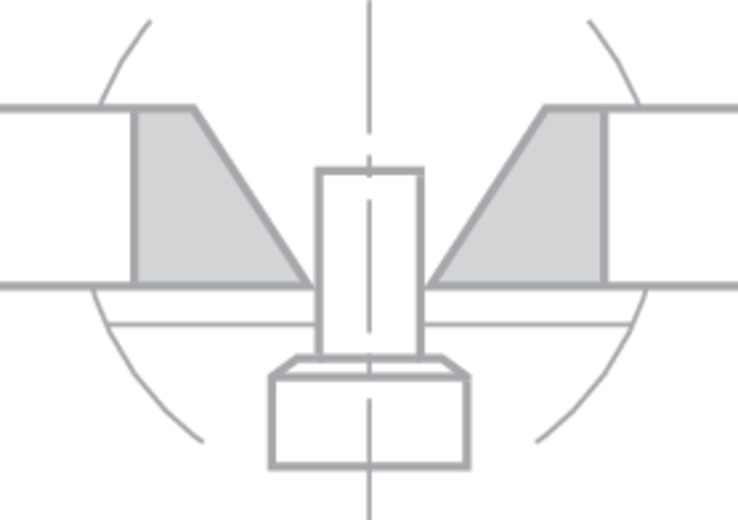

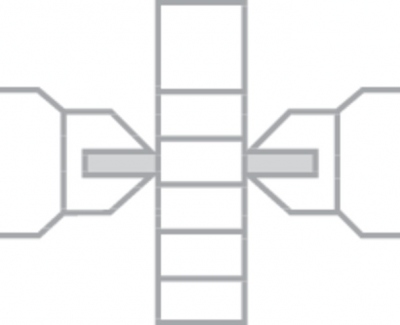

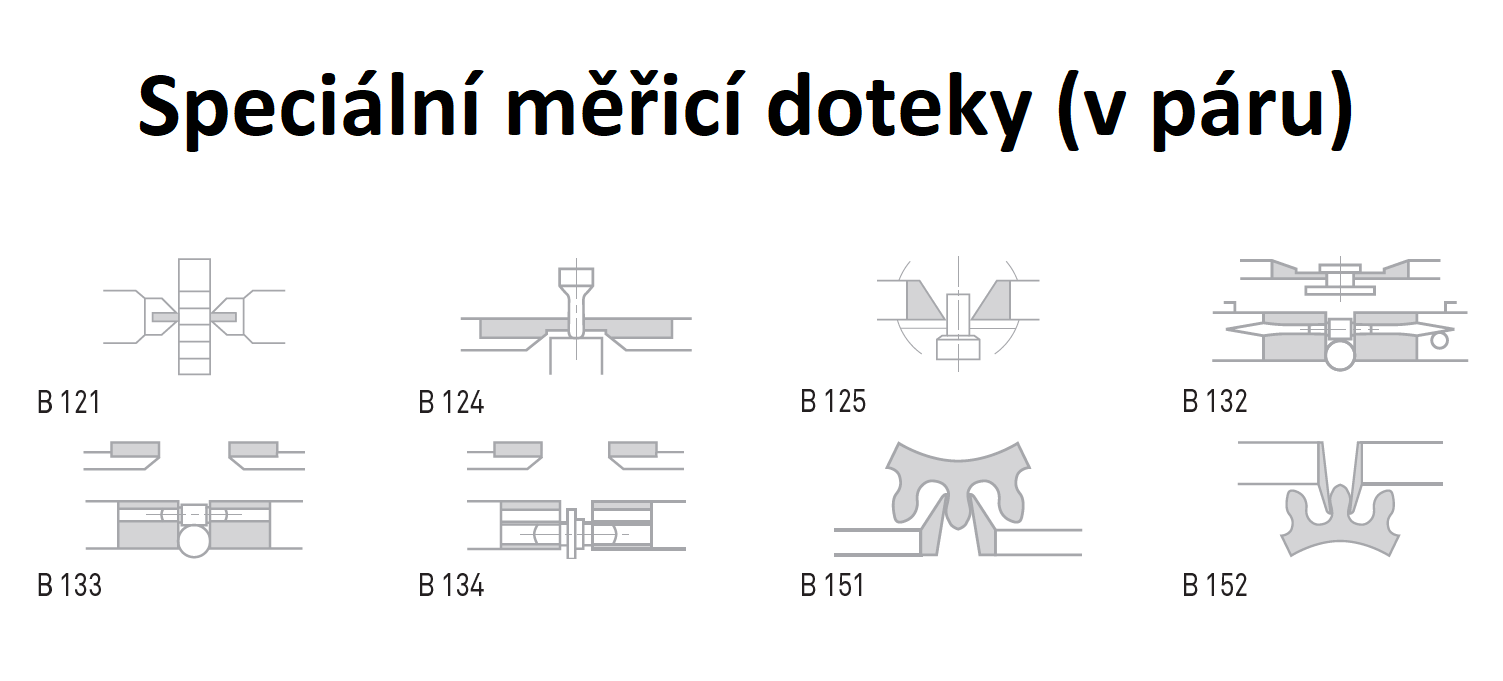

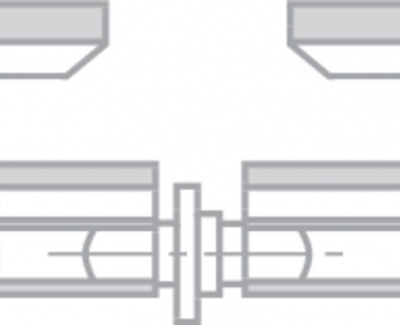

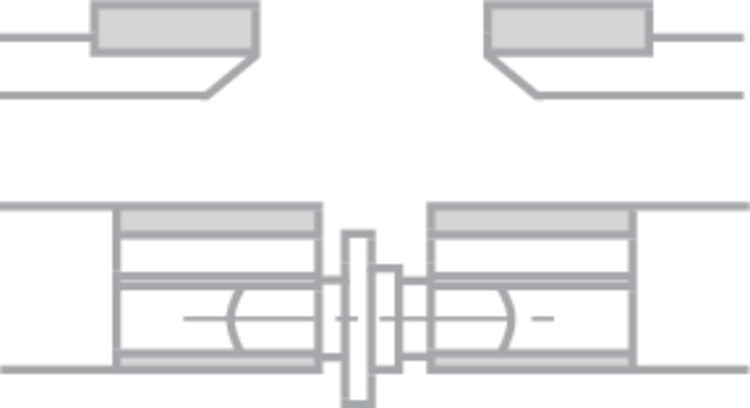

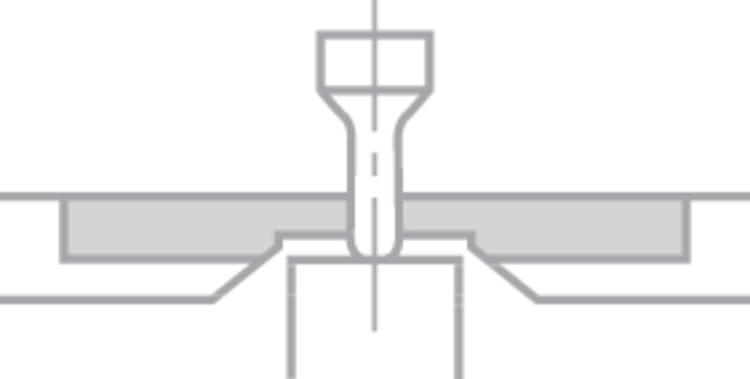

Speciální měřicí doteky na poptání
(viz. galerie)

03330004B
