Příslušenství Doteky pro úchylkoměry a sondy

Doteky

SCHUT

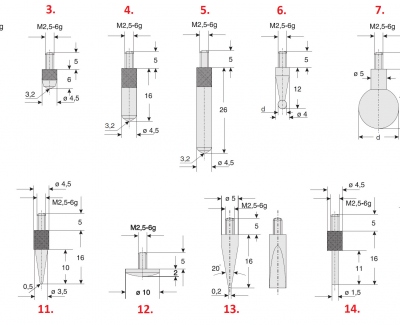

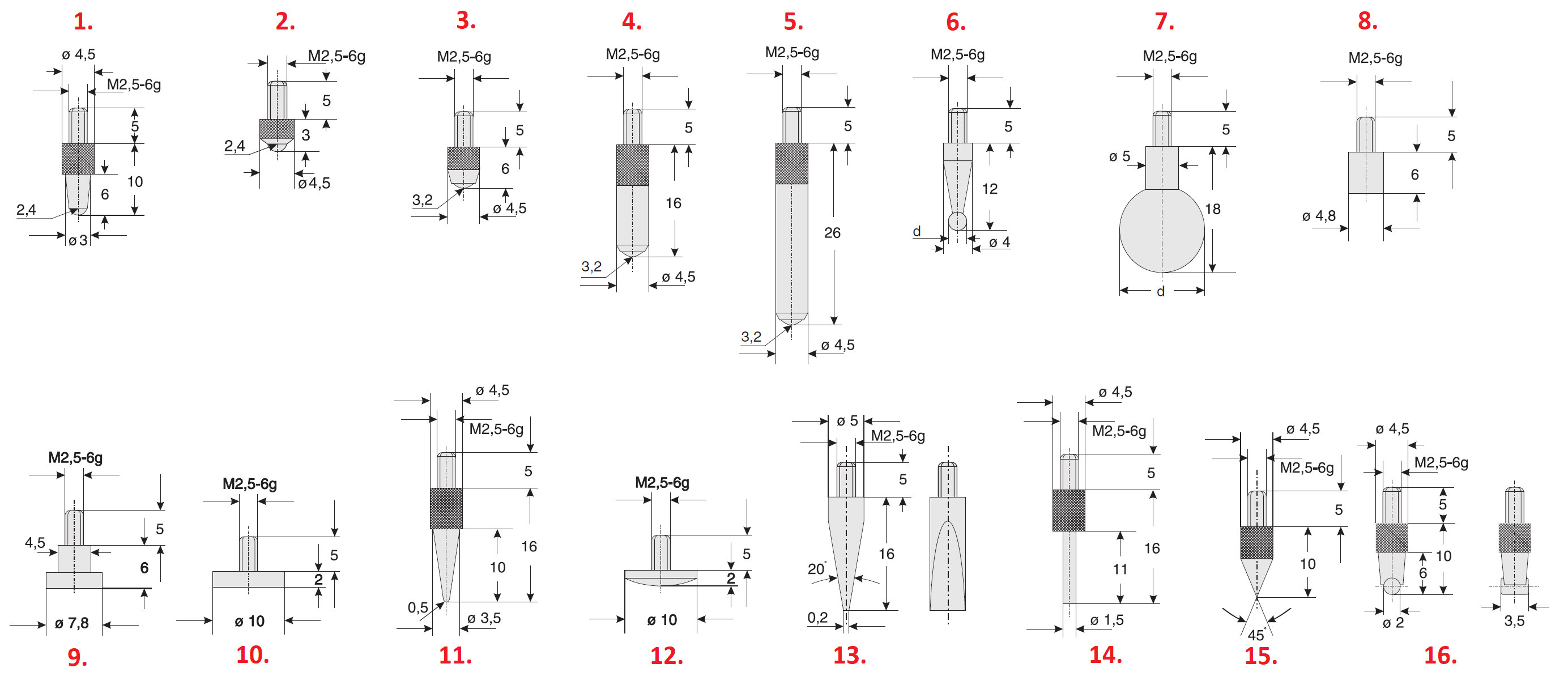

Doteky Schut pro úchylkoměry a sondy mají závit M2,5 a jsou vyrobeny z oceli, tvrdokovu, rubínu a safíru.



Typ doteku
Délka
Materiál
Obrázek
Objednací
číslo


[mm]

Kulovité doteky

ø2,4 mm
10
Ocel
1.
852.400
ø2,4 mm
3
Ocel
2.
852.401
ø3,2 mm
6
Ocel
3.
852.402
ø3,2 mm
6
Tvrdokov
3.
852.403
ø3,2 mm
6
Rubín
3.
852.404
ø3,2 mm
6
Safír
3.
852.405
ø3,2 mm
16
Ocel
4.
852.406
ø3,2 mm
16
Tvrdokov
4.
852.407
ø3,2 mm
16
Rubín
4.
852.408
ø3,2 mm
16
Safír
4.
852.409
ø3,2 mm
26
Ocel
5.
852.410
ø3,2 mm
26
Tvrdokov
5.
852.411
ø3,2 mm
26
Rubín
5.
852.412
ø3,2 mm
26
Safír
5.
852.413
ø1,0 mm
12
Ocel
6.
852.414
ø1,0 mm
12
Tvrdokov
6.
852.420
ø2,0 mm
12
Ocel
6.
852.415
ø2,0 mm
12
Tvrdokov
6.
852.421
ø3,0 mm
12
Ocel
6.
852.416
ø3,0 mm
12
Tvrdokov
6.
852.422
ø4,0 mm
12
Ocel
6.
852.417
ø4,0 mm
12
Tvrdokov
6.
852.423
ø5,0 mm
12
Ocel
6.
852.418
ø5,0 mm
12
Tvrdokov
6.
852.424
ø6,0 mm
12
Ocel
6.
852.419
ø6,0 mm
12
Tvrdokov
6.
852.425
ø7,0 mm
18
Ocel
7.
852.426
ø8,0 mm
18
Ocel
7.
852.427
ø9,0 mm
18
Ocel
7.
852.428
ø10,0 mm
18
Ocel
7.
852.429
ø11,0 mm
18
Ocel
7.
852.430
Ploché doteky

ø4,8 mm
6
Ocel
8.
852.431
ø4,8 mm
6
Tvrdokov
8.
852.432
ø7,8 mm
6
Ocel
9.
852.433
ø10,0 mm
2
Ocel
10.
852.434
ø10,0 mm
2
Tvrdokov
10.
852.435
Kulové doteky

Průměr 1 (kuželovitý)
16
Ocel
11.
852.436
ø10,0 mm
2.0
Ocel
12.
852.437
ø10,0 mm
2.0
Tvrdokov
12.
852.438
Nožové doteky

ø5,0 mm
16
Ocel
13.
852.439
ø5,0 mm
16
Tvrdokov
13.
852.440
Jehlové doteky

ø1,5 mm
16
Ocel
14.
852.441
ø1,5 mm
16
Tvrdokov
14.
852.442
Hrotové doteky

ø4,5 mm
úhel 45°
10
Ocel
15.
852.443
ø4,5 mm
úhel 45°
10
Tvrdokov
15.
852.444
Válcové doteky

ø2 x 3,5 mm
10
Ocel
16.
852.445

Doteky

TESA

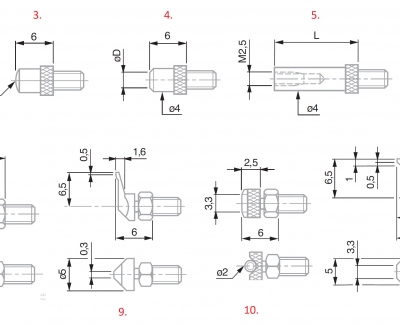

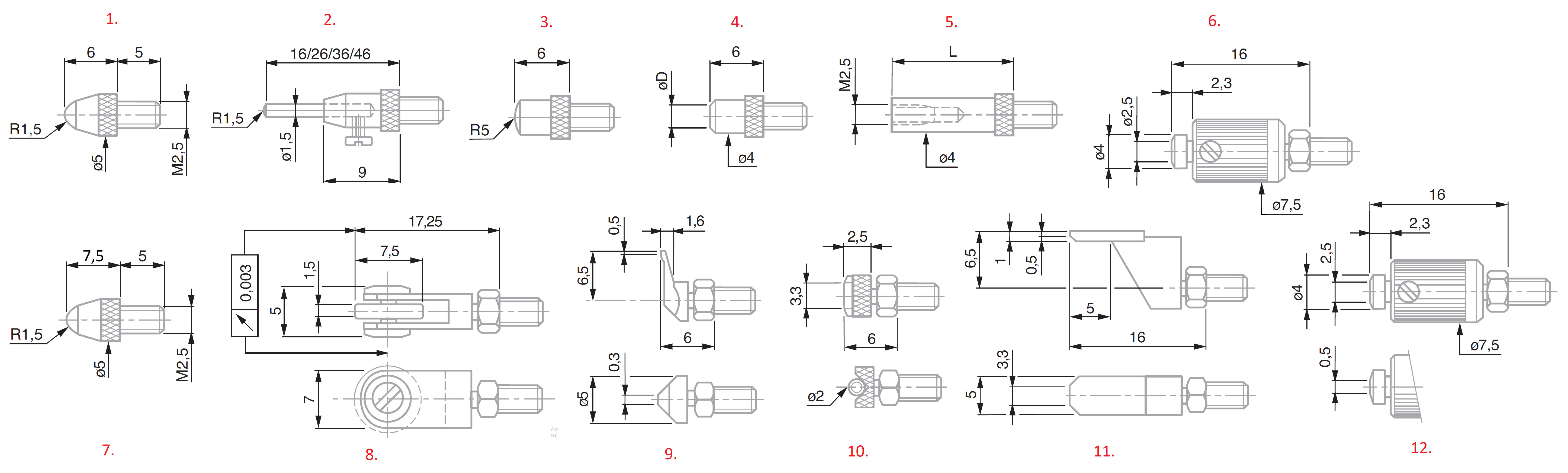

Doteky Tesa pro úchylkoměry a sondy mají závit M2,5 a jsou vyrobeny z oceli, tvrdokovu a keramiky.



Popis
Materiál
Obrázek
Objednací
číslo


Kulovité doteky

S rádiusem 1,5 mm
Ocel
1.
780.759
S rádiusem 1,5 mm
Tvrdokov
1.
780.760
S rádiusem 1,5 mm
Ocel
2.
780.766
S rádiusem 1,5 mm
Keramika
7.
833.000
Kulovité doteky

S rádiusem 5 mm
Ocel
3.
780.763
S rádiusem 5 mm
Tvrdokov
3.
780.764
Ploché doteky

Plochý dotek
Ocel
4.
780.776
Plochý dotek
Tvrdokov
4.
780.777
Nastavitelný plochý
Ocel
6.
780.778
Speciální typy

Kolečko s válcovou měřicí plochou
Ocel
8.
782.259
Kolečko s kulovou měřicí plochou
Ocel
8.
782.238
Vyosený dotek
Ocel
9.
780.771
Válcový dotek
Ocel
10.
780.772
Vyosený dotek plochý
Ocel
11.
780.774
Nastavitelný V dotek
Ocel
12.
780.775
Prodloužení

Prodloužení 10 mm
Ocel
5.
780.795
Prodloužení 15 mm
Ocel
5.
780.796
Prodloužení 20 mm
Ocel
5.
780.797
Prodloužení 40 mm
Ocel
5.
780.798

Prodloužení

SCHUT

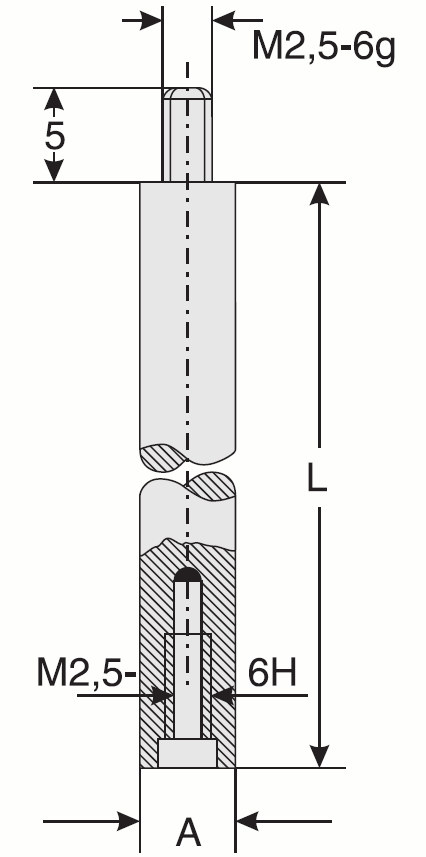

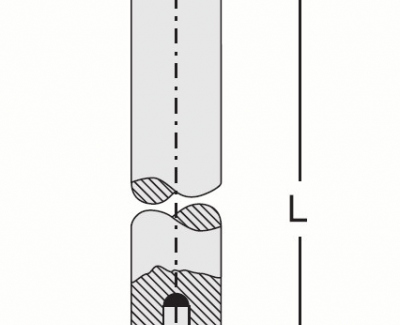

Ocelové prodloužení Schut pro úchylkoměry a sondy se závitem M2,5.



Popis
Délka
Objednací
číslo
[mm]
Prodloužení s A=ø4 mm
 L
Prodloužení ocelové
10
852.446
Prodloužení ocelové
15
852.447
Prodloužení ocelové
20
852.448
Prodloužení ocelové
25
852.449
Prodloužení ocelové
30
852.450
Prodloužení ocelové
35
852.451
Prodloužení ocelové
40
852.452
Prodloužení ocelové
45
852.453
Prodloužení ocelové
50
852.454
Prodloužení ocelové
55
852.455
Prodloužení ocelové
60
852.456
Prodloužení ocelové
65
852.457
Prodloužení ocelové
70
852.458
Prodloužení ocelové
75
852.459
Prodloužení ocelové
80
852.460
Prodloužení ocelové
85
852.461
Prodloužení ocelové
90
852.462
Prodloužení ocelové
95
852.463
Prodloužení ocelové
100
852.464
Prodloužení s A=ø5 mm
 L
Prodloužení ocelové
10
852.465
Prodloužení ocelové
15
852.466
Prodloužení ocelové
20
852.467
Prodloužení ocelové
25
852.468
Prodloužení ocelové
30
852.469
Prodloužení ocelové
35
852.470
Prodloužení ocelové
40
852.471
Prodloužení ocelové
45
852.472
Prodloužení ocelové
50
852.473
Prodloužení ocelové
55
852.474
Prodloužení ocelové
60
852.475
Prodloužení ocelové
65
852.476
Prodloužení ocelové
70
852.477
Prodloužení ocelové
75
852.478
Prodloužení ocelové
80
852.479
Prodloužení ocelové
85
852.480
Prodloužení ocelové
90
852.481
Prodloužení ocelové
95
852.482
Prodloužení ocelové
100
852.483

Adaptér pro doteky

SCHUT

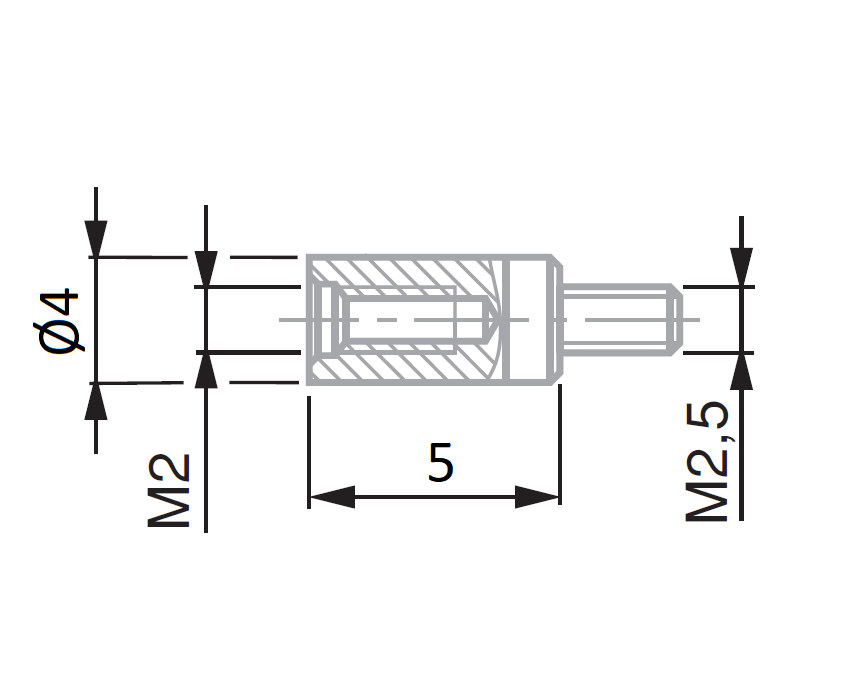

Adaptér pro připevnění doteků se závitem M2,5 na úchylkoměry a sondy se závitem M2.



Popis
Vnější/vnitřní závit
Objednací
číslo


Adaptér pro doteky
M2,5/M2
960.276

Základna pro úchylkoměr

SCHUT

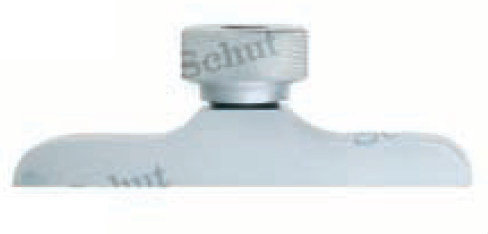

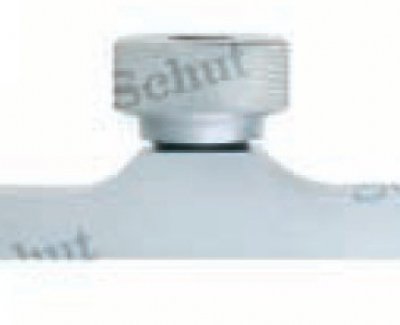

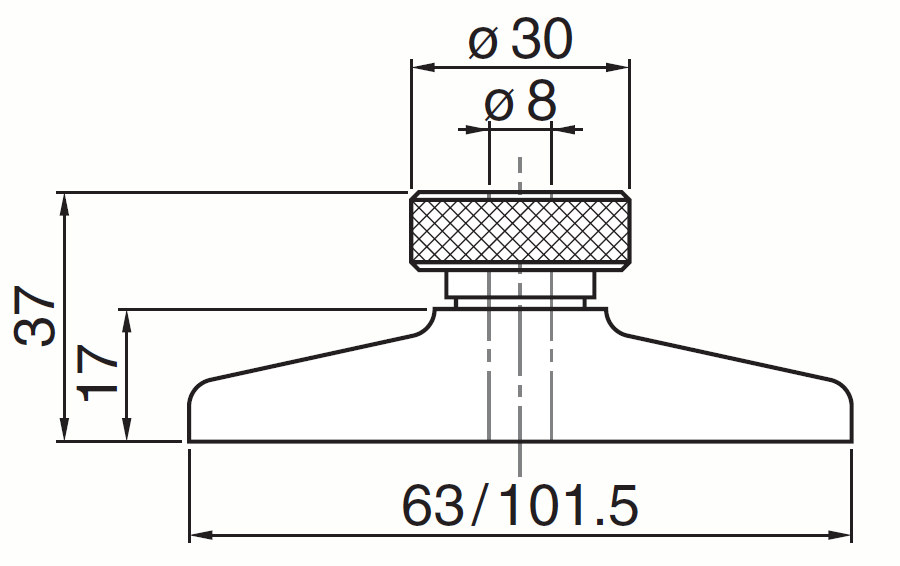

Základna slouží pro rychlé a snadné měření hloubky.



Popis
Měřicí plocha
délka a výška
Objednací
číslo


[mm]

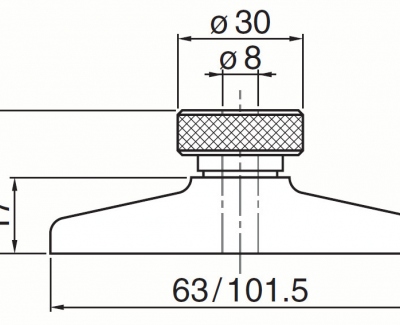

Základna pro úchylkoměry plochá
63×17
907.153
Základna pro úchylkoměry plochá
101,5×17
907.165

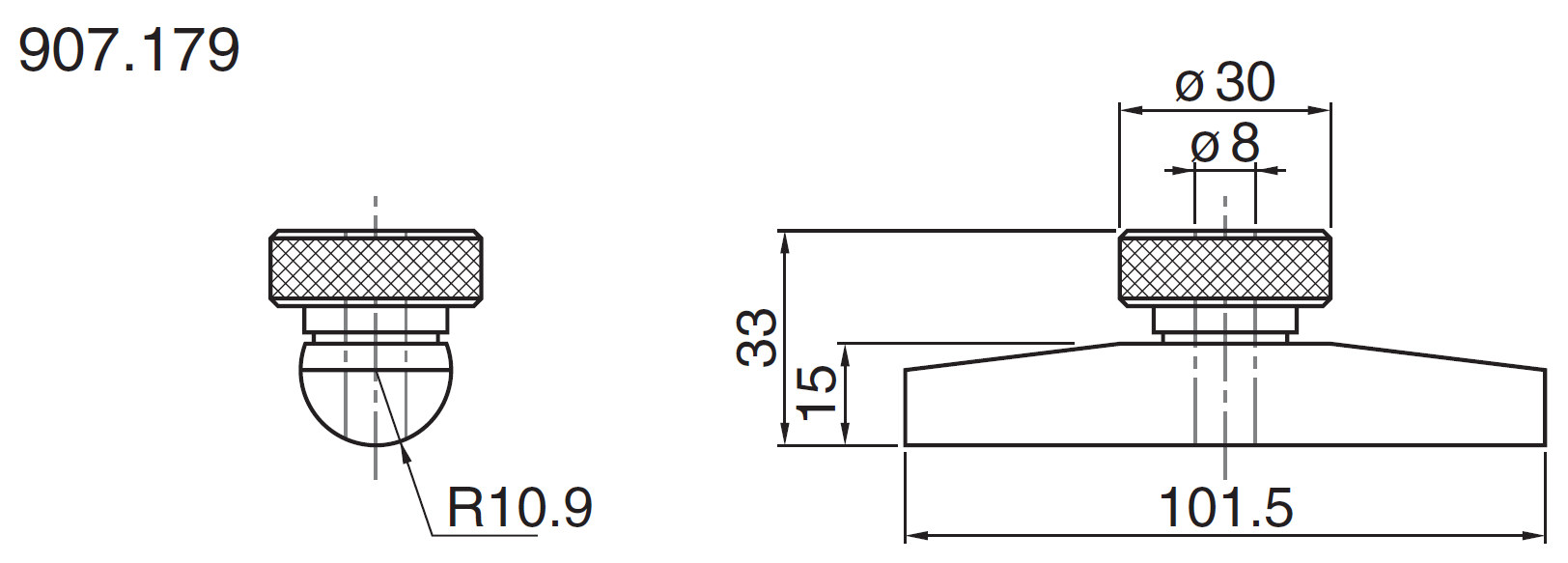

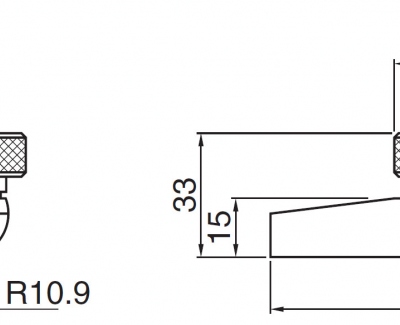

Základna pro úchylkoměry válcová
101,5×R10,9
907.179
