Měřicí technika

Přístroje na vnitřní měření Přístroj na vnitřní měření digitální

Přístroj na vnitřní měření digitální

SCHUT

Rozlišení: 0,005 mm.
Funkce: nulování v libovolné poloze, grafické znázornění rozsahu, přednastavení hodnoty, funkce Min, Max a Hold.
Přepínání: mm/inch.
Absolutní a přírůstkové měření.
Otočný displej v rozsahu 340 °.
Dva typy dotekových ploch.

Přístroj na vnitřní měření digitální Schut 908.810


Měřicí
rozsah
Typ
doteků
Rozměry
doteků (L × A × B)
Objednací
číslo


[mm]
[mm]
[mm]

rozsah 10 mm

Přístroj pro vnitřní měření digitální
5 ÷ 15
R 0,5
20 × 1 × 1,5
908.810
Přístroj pro vnitřní měření digitální
10 ÷ 20
R 0,5
25 × 1,5 × 3
908.811
Přístroj pro vnitřní měření digitální
20 ÷ 30
R 0,5
30 × 2 × 6,5
908.812
Přístroj pro vnitřní měření digitální
30 ÷ 40
R 0,5
30 × 2,5 × 9
908.813
Přístroj pro vnitřní měření digitální
40 ÷ 50
R 0,5
30 × 2,5 × 9
908.814
Přístroj pro vnitřní měření digitální
10 ÷ 20
ø 1,5
25 × 1,5 × 3
908.816
Přístroj pro vnitřní měření digitální
20 ÷ 30
ø 1,5
30 × 2 × 6,5
908.817
Přístroj pro vnitřní měření digitální
30 ÷ 40
ø 1,5
30 × 2,5 × 9
908.818
Přístroj pro vnitřní měření digitální
40 ÷ 50
ø 1,5
30 × 2,5 × 9
908.819
rozsah 20 mm

Přístroj pro vnitřní měření digitální
5 ÷ 25
R 0,5
35 × 1 × 1,5
908.820
Přístroj pro vnitřní měření digitální
10 ÷ 30
R 0,5
55 × 2 × 3,5
908.821
Přístroj pro vnitřní měření digitální
20 ÷ 40
R 0,5
80 × 3 × 6,5
908.822
Přístroj pro vnitřní měření digitální
30 ÷ 50
R 0,5
80 × 3 × 8,5
908.823
Přístroj pro vnitřní měření digitální
40 ÷ 60
R 0,5
80 × 3 × 8,5
908.824
Přístroj pro vnitřní měření digitální
10 ÷ 30
ø 1,5
55 × 2 × 3,5
908.826
Přístroj pro vnitřní měření digitální
20 ÷ 40
ø 1,5
80 × 3 × 6,5
908.827
Přístroj pro vnitřní měření digitální
30 ÷ 50
ø 1,5
80 × 3 × 8,5
908.828
Přístroj pro vnitřní měření digitální
40 ÷ 60
ø 1,5
80 × 3 × 8,5
908.829

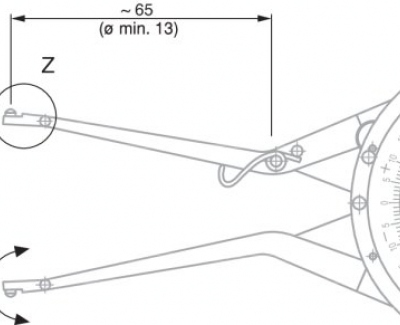

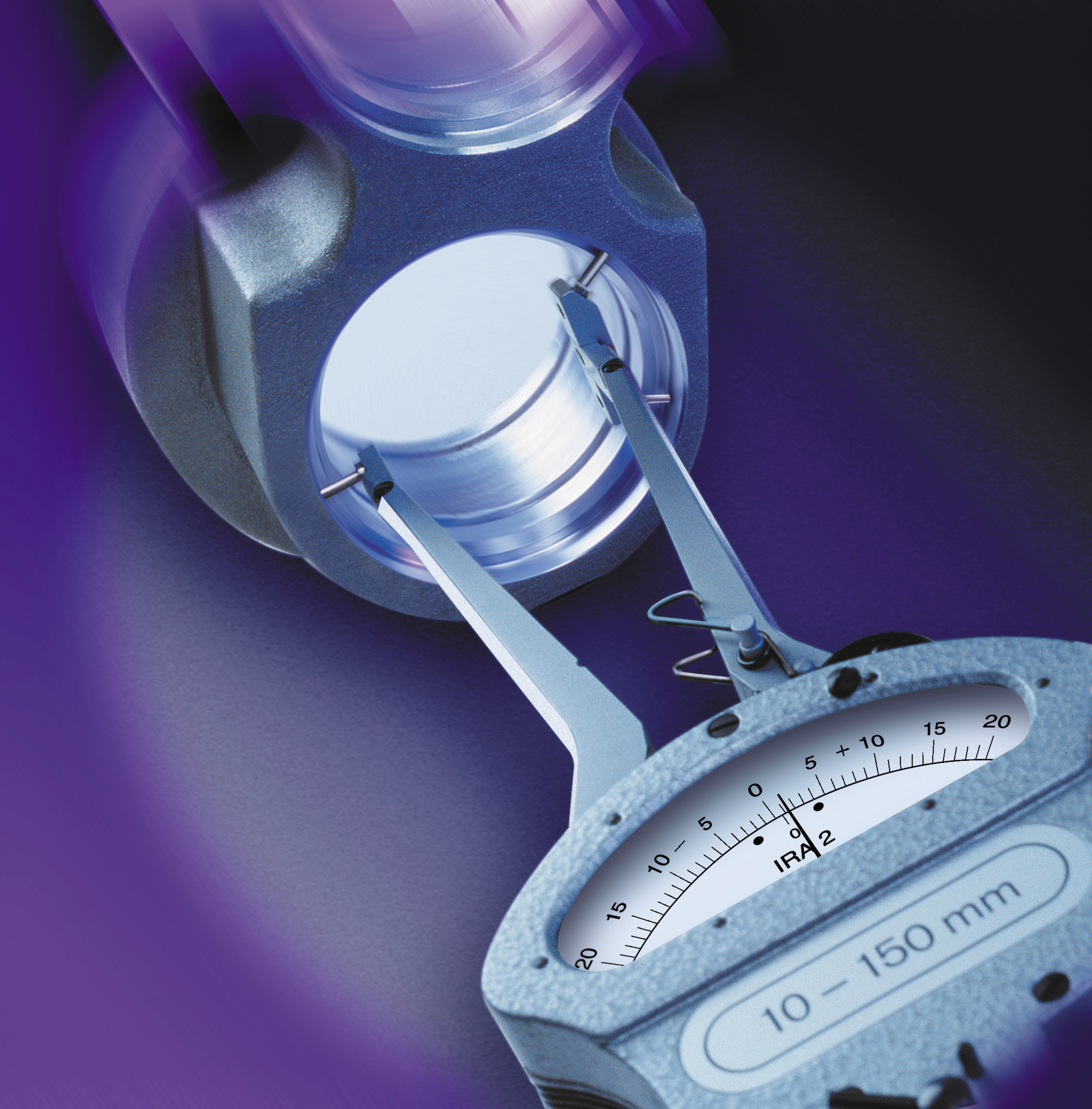

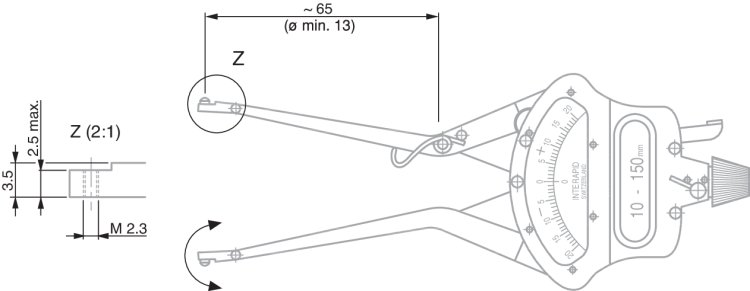

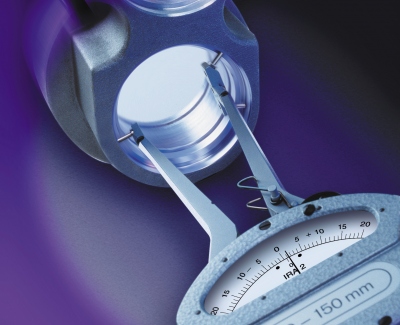

INTERAPID IRA 2

TESA

INTERAPID IRA 2 je vysoce přesný měřicí přístroj pro vnitřní měření ve dvou nebo ve třech bodech v závislosti na příslušenství. Je ideální pro měření slepých i průchozích otvorů, drážek a dílců s vnitřními rovnoběžnými plochami.

  • Rozsah indikace: ± 0,20 mm.
  • Rozsah použití: 10 ÷ 150 mm.
  • Dělení stupnice: 0,01 mm.
  • Materiál měřicích doteků: kalená ocel nebo tvrdokov.
  • Přítlačná síla: 3,5 N.
  • Hmotnost: 0,6 kg.
  • Centrovací příslušenství pro měření ve dvou bodech.
  • Zabudovaný indikátor s jemným nastavováním.

INTERAPID IRA 2

Popis

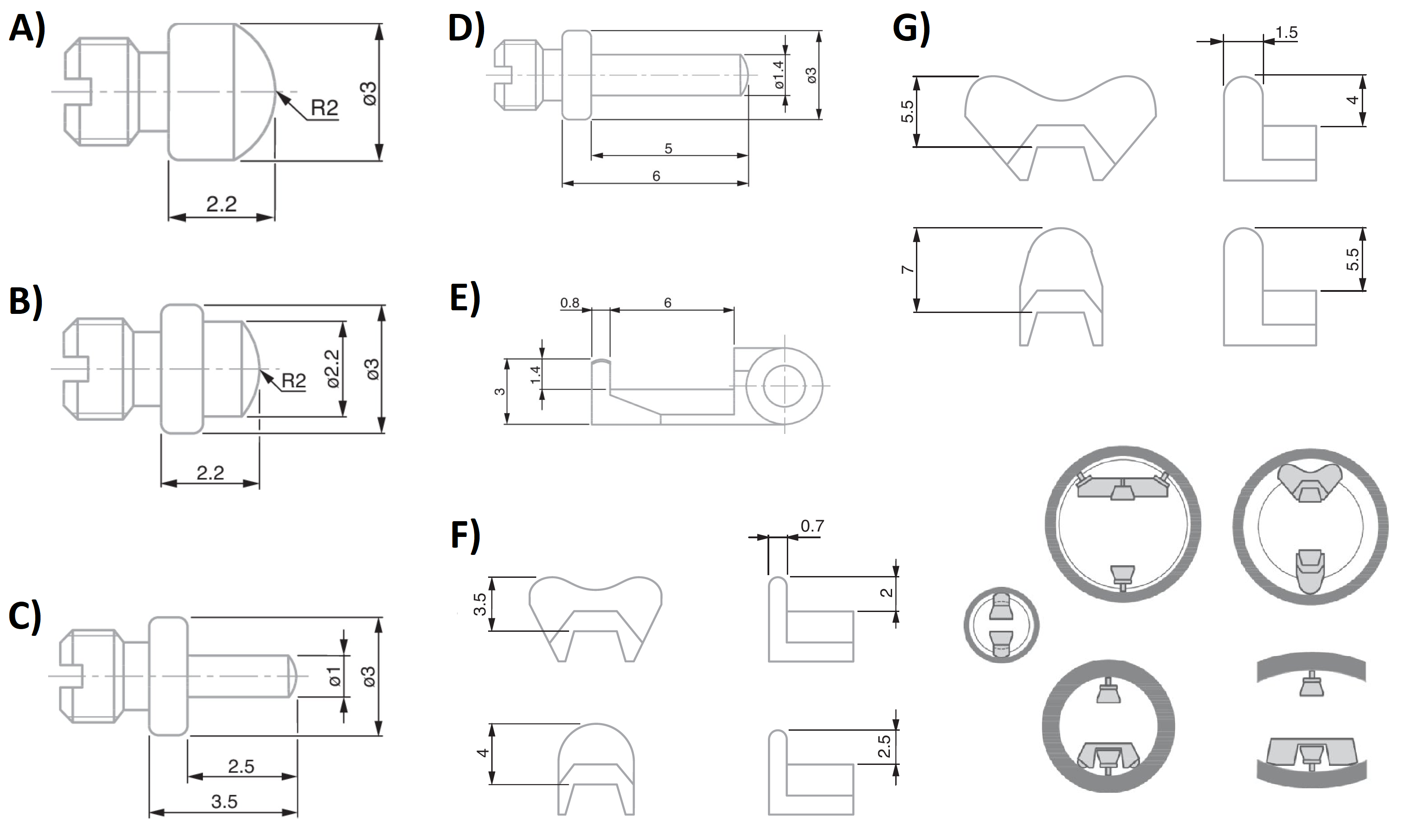

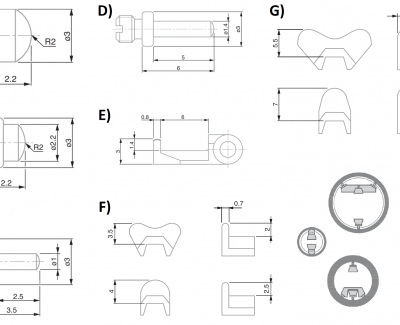

Obrázek doteků
Objednací
číslo


INTERAPID IRA 2, doteky z kalené oceli
A
079105704
INTERAPID IRA 2, doteky z tvrdokovu
B
079111401

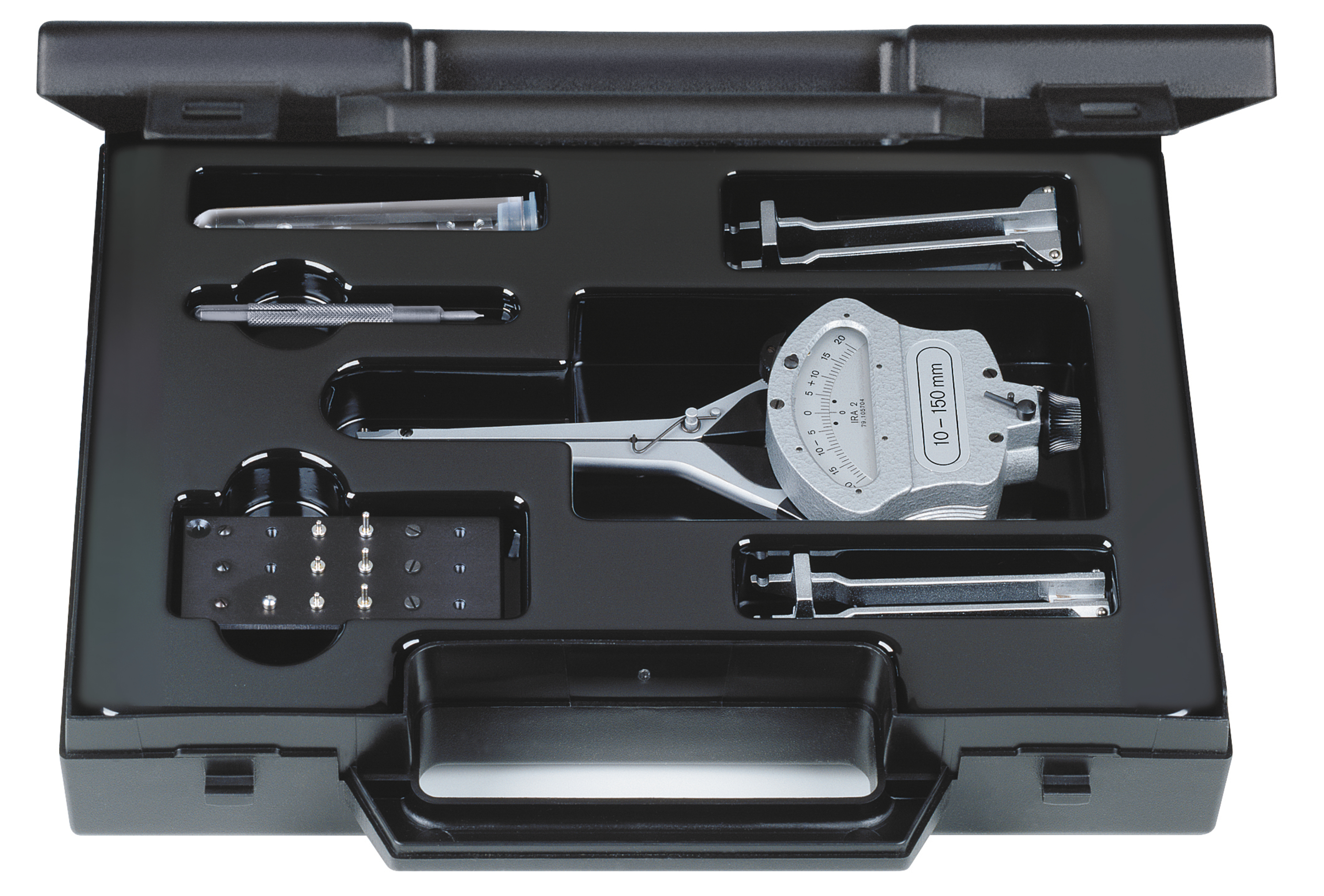

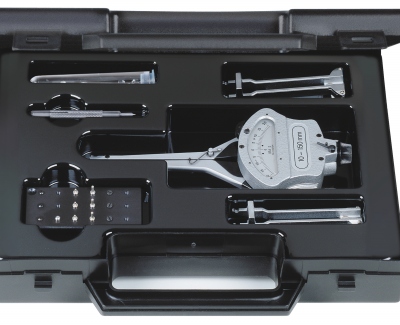

Dodáváno včetně následujícího příslušenství

Tři doteky z kalené oceli
C
079105668
Tři dlouhé doteky z kalené oceli
D
079105669
Dva doteky, nastavitelné pro vnitřní průměr ›6 mm
E
079112126
Držák doteku pro třídotekové měření

079110110
ø 15 ÷ 30 mm

079108502
Malý držák doteku pro třídotekové měření

079110111
Speciální šroubovák pro sadu IRA

079105694
Volitelné příslušenství

Samostatný dotek z kalené oceli
A
079105704
Samostatný dotek z tvrdokovu
B
079111401
Malá sada doteků pro třídotekové měření
F
079112051
Sada dlouhých doteků pro třidotekové měření
G
079112052

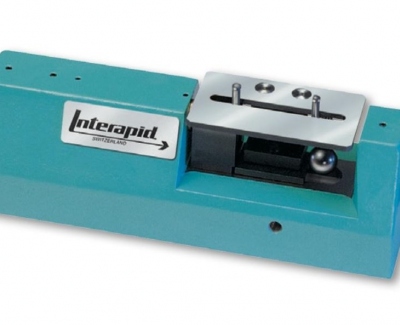

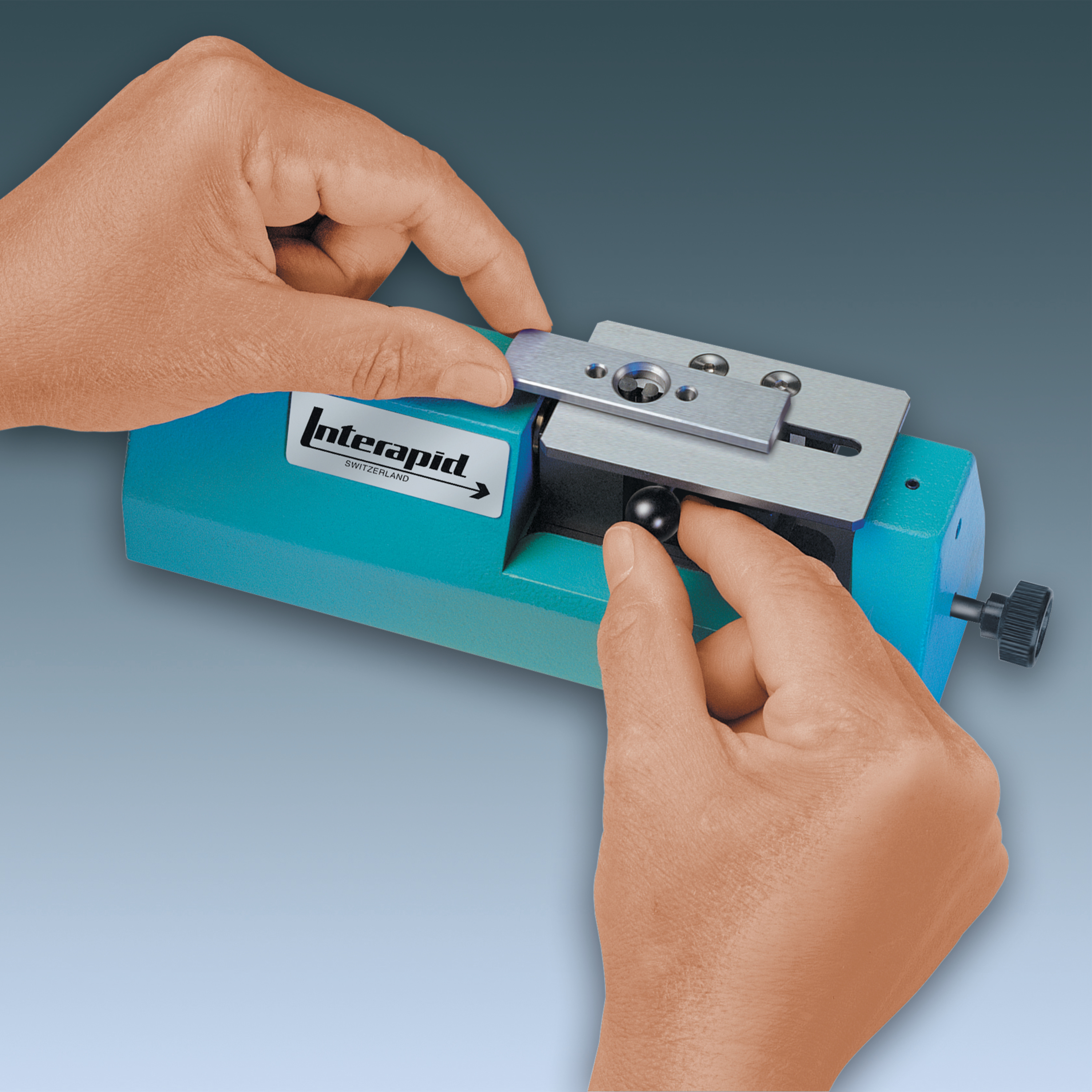

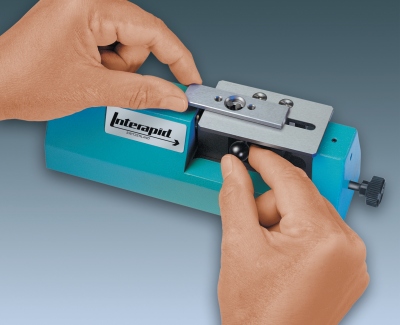

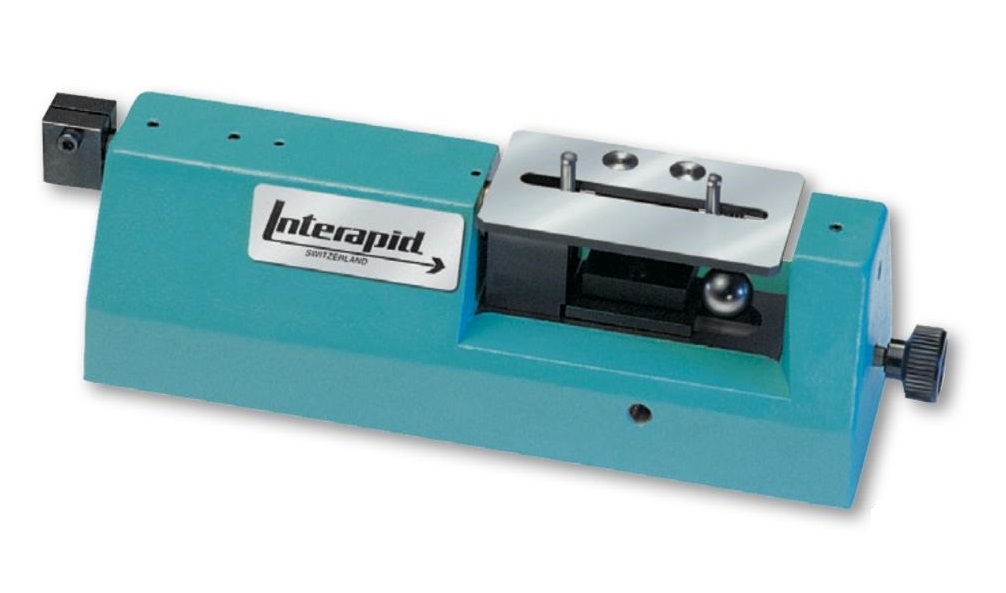

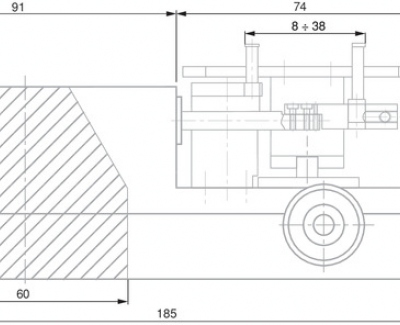

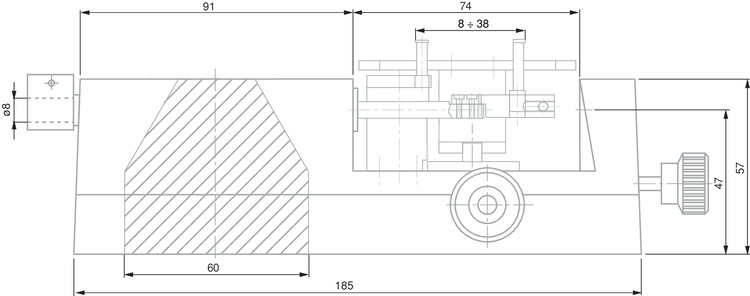

INTERAPID SHE.35

TESA

INTERAPID SHE.35 je praktické a vysoce přesné horizontální měřidlo pro měření vnitřních rozměrů, určené především pro měření sérií přesných dílů, např. součástky do hodinek. Jeho předností je rychlé měření a snadné nastavení. Speciální doteky pro různé druhy metrologických aplikací jsou dostupné na poptání.

  • Měřicí rozsah: 0 ÷ 30 mm.
  • Aplikační rozsah: 8 ÷ 38 mm.
  • Měřicí síla: závisí podle použité sondy nebo úchylkoměru.
  • Materiál: litinové tělo, doteky z karbidu, ostatní části jsou z broušené tvrzené oceli.
  • Přesnost měření je vždy závislá na měřicím přístroji a na rovnoběžnosti doteků.
  • Tolerance rovinnosti měřicích ploch doteků: 0,05 mm.
  • Tolerance axiální pozice dvou doteků vzhledem k ose: 0,05 mm.
  • Tolerance rovnoběžnosti opěrné plochy vzhledem k ose: 0,05 mm.
  • Dodáváno včetně základních doteků.
  • Speciální doteky jsou dostupné na poptání.
  • Hmotnost 2,3 kg.

INTERAPID_SHE.35

Popis
Měřicí rozsah
Objednací
číslo


[mm]

INTERAPID SHE.35
8÷38
03330006
Speciální doteky na poptání.

03330006B
