Měřicí induktivní sondy Měřicí induktivní sondy TESA

Měřicí induktivní sondy TESA

Typické vlastnosti pro induktivní sondy TESA jsou vysoká opakovatelnost, odolnost a dlouhá životnost. Všechny elektronické sondy TESA obsahují kuličková ložiska s výjimkou miniaturní axiální sondy. Vedení kuličkového ložiska je vysoce citlivé na radiální síly, které mohou působit na dotek. Všechny sondy jsou chráněny proti prachu a i proti vnikání kapalin krytím IP40 až IP65. Lze vybírat ze široké škály doteků, se závitem M2,5. Dotek jde uživatelsky měnit.

Sondy lze použít se zobrazovací jednotkou TESA (T10, TT20, TT60, TT80 a TT90) nebo zapojit přes rozhraní BPX přímo do počítače.

Celkový přehled zobrazovacích jednotek TESA.

Technická specifikace
Model sondy
Měřící rozsah
Rozsah pohybu dříku
Výstup kabelu
Zpětné
zasunutí
měřícího
dříku
Měřící síla
Opakova-
telnost
Maximální přípustná odchylka měření
Hystereze
Krytí
[mm]
[mm]
[N]
[µm]
[µm (L v mm)]
[µm]
GT 21
±1
4,3
Přímý
Mechanické
0,63
0,01
0,2+3L³
0,02
IP65
GT 22
±1
4,3
Úhlový
Mechanické / Vakuové
0,63
0,01
0,2 + 3L³
0,02
IP65
GTL 21
±2
4,3
Přímý
Mechanické
0,63
0,01
0,2+2,4L²;
BPX / TWIN-T10: 0,2+0,8L
0,02
IP65
GTL 211
±2
4,3
Přímý
Vakuové
0,63
0,01
0,2+2,4L²;
BPX / TWIN-T10: 0,2+0,8L
0,02
IP65
GTL 22
±2
4,3
Úhlový
Vakuové
0,63
0,01
0,2+2,4L²;
BPX / TWIN-T10: 0,2+0,8L
0,02
IP65
GT 27
±2
10,3
Přímý
Mechanické
0,63
0,05
0,2+3L³
0,05
IP65
GT 271
±2
10,3
Přímý
Mechanické / Vakuové
0,63
0,05
0,2+3L³
0,05
IP65
GT 28
±2
10,3
Úhlový
Mechanické / Vakuové
0,63
0,05
0,2+3L³
0,05
IP65
GT 61
±5
10,3
Přímý
Mechanické
0,90
0,05
1+4L;
BPX / TWIN-T10: 0,6+0,8L
0,05
IP65
GT 62
±5
10,3
Úhlový
Mechanické / Vakuové
0,90
0,05
1+4L;
BPX / TWIN-T10: 0,6+0,8L
0,05
IP65
GT 21 HP
±0,2
4,3
Přímý
Mechanické
0,63
0,01
0,07+0,4L
0,01
IP64
GT 22 HP
±0,2
4,3
Úhlový
Mechanické / Vakuové
0,63
0,01
0,07+0,4L
0,01
IP64
GTL 212
±1,5
3,2
Přímý
Pneumatické
1,2
0,015
0,2+2,4L²;
BPX / TWIN-T10: 0,2+0,8L
0,02
IP65
GTL 222
±1,5
3,2
Úhlový
Pneumatické
1,2
0,015
0,2+2,4L²;
BPX / TWIN-T10: 0,2+0,8L
0,02
IP65
GTL 212-A
±1,5
3,2
Přímý
Pneumatické
0,2
0,015
0,2+2,4L²;
BPX / TWIN-T10: 0,2+0,8L
0,02
IP50
GTL 222-A
±1,5
3,2
Úhlový
Pneumatické
0,2
0,015
0,2+2,4L²;
BPX / TWIN-T10: 0,2+0,8L
0,02
IP50
GT 272
±2
10,3
Přímý
Pneumatické
1,0
0,05
0,2+3L³
0,05
IP65
GT 282
±2
10,3
Úhlový
Pneumatické
1,0
0,05
0,2+3L³
0,05
IP65
GT 272-A
±2
10,3
Přímý
Pneumatické
0,85
0,05
0,2+3L³
0,05
IP50
GT 282-A
±2
10,3
Úhlový
Pneumatické
0,85
0,05
0,2+3L³
0,05
IP50
GT 612
±5
10,3
Přímý
Pneumatické
2,0
0,05
1+4L;
BPX / TWIN-T10: 0,6+0,8L
0,05
IP65
GT 622
±5
10,3
Úhlový
Pneumatické
2,0
0,05
1+4L;
BPX / TWIN-T10: 0,6+0,8L
0,05
IP65
GT 612-A
±5
10,3
Přímý
Pneumatické
1,0
0,05
1+4L;
BPX / TWIN-T10: 0,6+0,8L
0,05
IP50
GT 622-A
±5
10,3
Úhlový
Pneumatické
1,0
0,05
1+4L;
BPX / TWIN-T10: 0,6+0,8L
0,05
IP50
GT 41
±0,3
0,7
Přímý
0,63
0,01
0,2+5L²
0,01
IP65
GT 42
±0,3
0,7
Úhlový
Vakuové
0,63
0,01
0,2+5L²
0,01
IP65
GT 43
±1
2,1
Přímý
Mechanické
0,4
0,1
0,2+5L²
0,15
IP65
GT 44
±1
2,1
Úhlový
Vakuové
0,4
0,1
0,2+5L²
0,15
IP65
410
±1
2,5
Axial and radial
Mechanické
0,60
0,1
0,2 % (pro rozsah měření ±1 mm)
IP62
160
±1
3,3
Přímý
Mechanické
0,60
0,1
0,2 % (pro rozsah měření ±1 mm)
IP62
430
±0,5
1,25
Přímý
Mechanické
0,75
0,2
0,2 % (pro rozsah měření ±0,5 mm)
IP62
451
±0,5
2,10
Úhlový
Mechanické
0,60
0,1
0,2 % (pro rozsah měření ±0,5 mm)
IP62
GT 31
±0,3
0,7
Úhlový
0,1
0,1
0,2+50L²
0,25
IP40

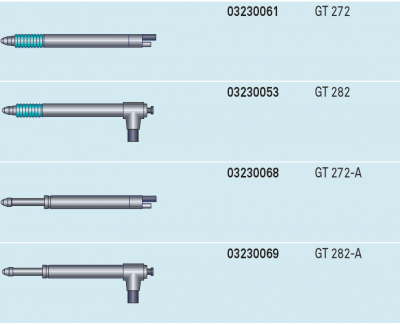

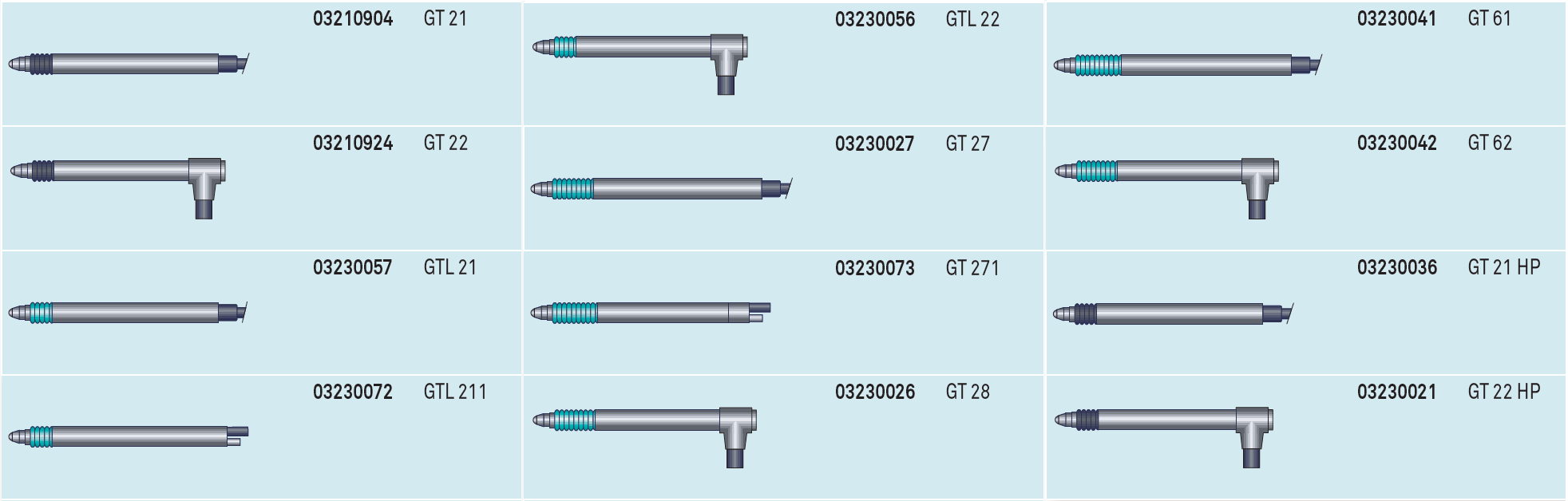

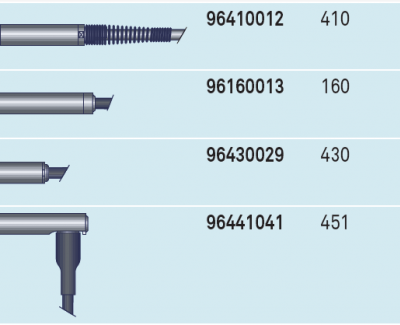

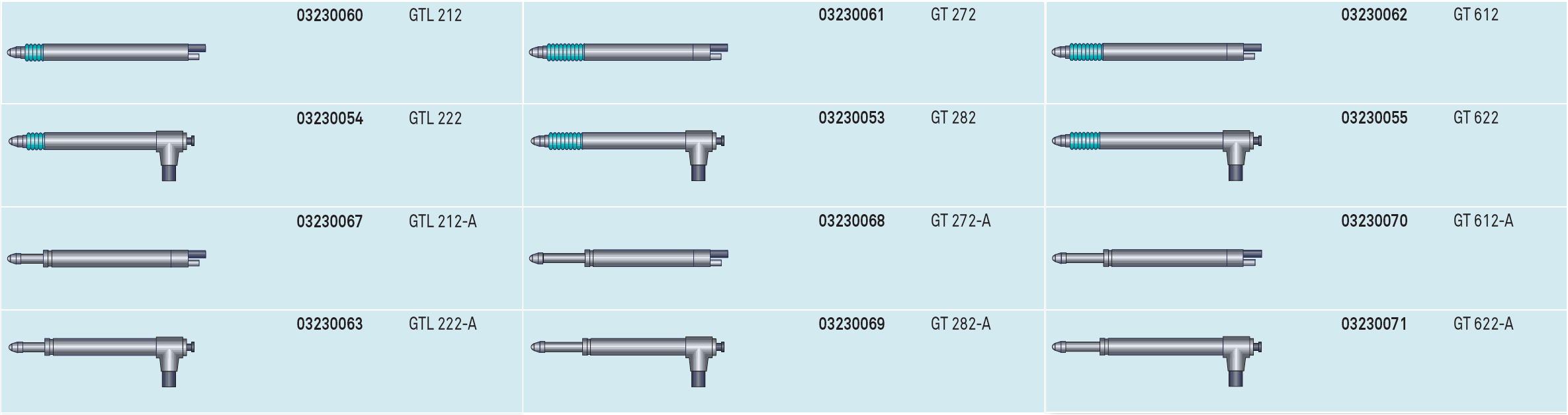

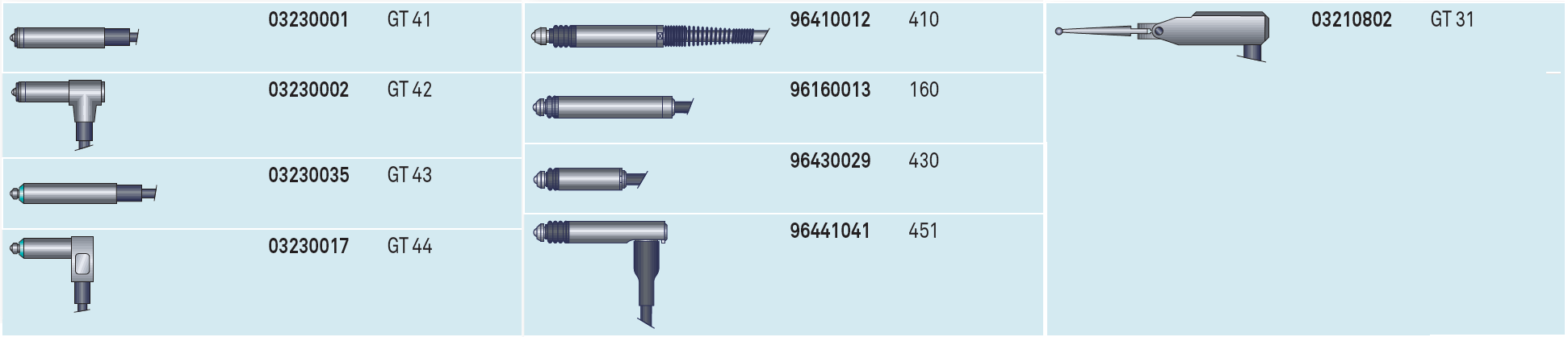

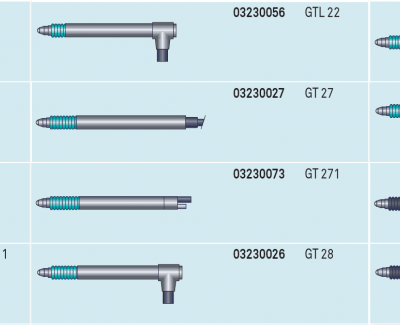

Měřicí induktivní sondy TESA

Model sondy
Objednací číslo


GT 21
03210904
GT 22
03210924
GTL 21
03230057
GTL 211
03230072
GTL 22
03230056
GT 27
03230027
GT 271
03230073
GT 28
03230026
GT 61
03230041
GT 62
03230042
GT 21 HP
03230036
GT 22 HP
03230021
GTL 212
03230060
GTL 222
03230054
GTL 212-A
03230067
GTL 222-A
03230063
GT 272
03230061
GT 282
03230053
GT 272-A
03230068
GT 282-A
03230069
GT 612
03230062
GT 622
03230055
GT 612-A
03230070
GT 622-A
03230071
GT 41
03230001
GT 42
03230002
GT 43
03230035
GT 44
03230017
410
96410012
160
96160013
430
96430029
451
96441041
GT 31
03210802
