Telecentrická měřicí lupa Peak

PEAK

Zvětšení: 7×.
Obraz: telecentrická projekce.
Nastavitelný průzor: 0.5 proužek, ø1 a ø3 mm.
Rozměry: ø38 × 74 mm.

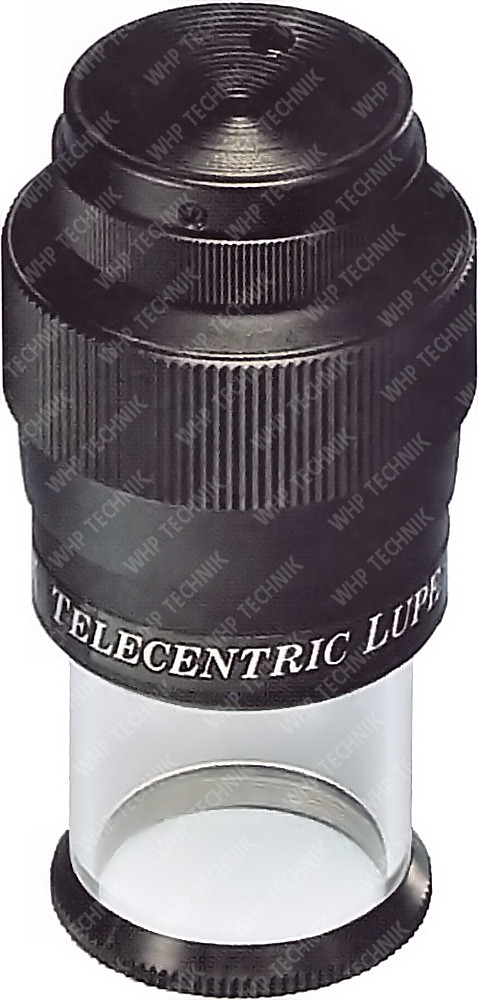

Telecentrická měřicí lupa PEAK 905.136

Telecentrická projekce odstraňuje optickou perspektivu (hloubku obrazu), tzn. že se celé zorné pole zobrazuje půdorysně (dochází k eliminaci pozorovacího úhlu, který je mezi objektem a čočkou). Při měření objektů tím dosáhneme přesnějšího odečtu hodnot a to hlavně při bodech, které se nenacházejí ve stejné výšce.

Příklad rozdílu pohledu na čtyři svislé válcové objekty:

Normální pohled Telecentrický pohled
normální
pohled		 telecentrický
pohled

Zvětšení
Zorné
pole
Měřicí
rozsah
Rozlišení
stupnice
Objednací
číslo


[ø/mm]
[mm]
[mm]

Měřicí telecentrická lupa Peak
7×
24
20
0,1
905.136

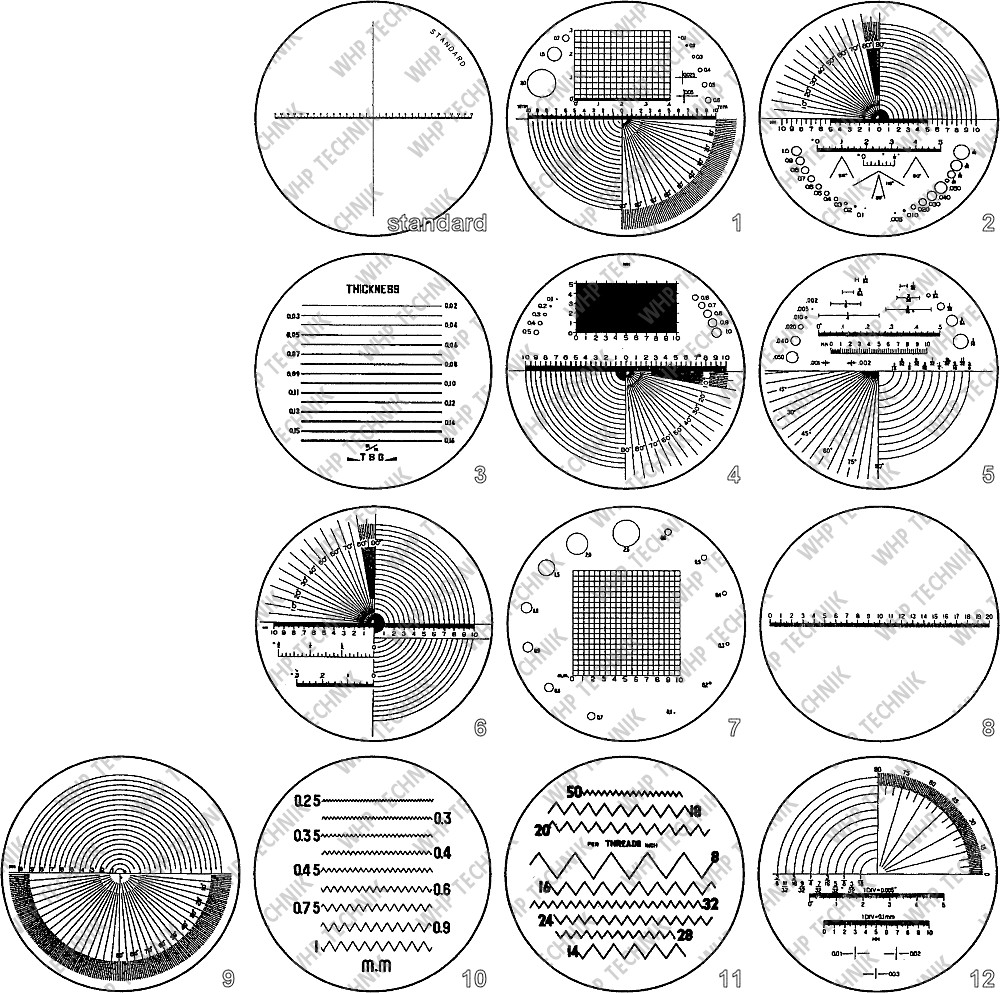

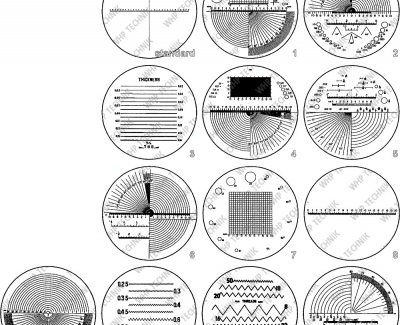

Volitelné měřicí škály
Pro kontrolu a optické měření délky, průměru, tloušťky, úhlu, profilu závitu apod.


Typové
označení
Průměr
škály
Objednací
číslo


[ø/mm]

Měřicí škála
1
26
905.141
Měřicí škála
2
26
905.142
Měřicí škála
3
26
905.143
Měřicí škála
4
26
905.144
Měřicí škála
5
26
905.145
Měřicí škála
6
26
905.146
Měřicí škála
7
26
905.147
Měřicí škála
8
26
905.148
Měřicí škála
9
26
905.149
Měřicí škála
10
26
905.150
Měřicí škála
11
26
905.151
Měřicí škála
12
26
905.152
Měřicí škála
standard
26
905.153
