Digitální snímač krouticího momentu

INSIZE

Dodáváno včetně externího senzoru pro kontrolu momentových klíčů, momentových šroubováků a dalších momentových nástrojů.
Snímá v obou směrech.
Jednotky: N.m, In.lb, ft.lb, kg.cm
Nízká i vysoká tolerance včetně alarmu.
Tři barevné LED kontrolky pro upozornění tolerancí:

  • žlutá kontrolka: pokud je hodnota nižší, než „min.“,
  • zelená kontrolka: pokud je hodnota mezi „min.“ a „max.“,
  • červená kontrolka: pokud je hodnota nad „max.“.
    •
Při přiblížení maximálnímu krouticímu momentu zazní zvuková výstraha.
Automatické vypnutí.
Standardně dodáváno:
  • vyhodnocovací jednotka,
  • senzor s kabelem 1,5 m,
  • prodlužovací kabel 1,2 m,
  • napájecí adaptér,
  • redukce (viz. tabulka).
Pozor: nevhodné pro elektrické, rázové nebo pneumatické utahováky.
Rozměr a hmotnost:
  • IST-TT05 – 63×63×65 mm, 0,75 kg,
  • IST-TT5 – 63×63×65 mm, 0,75 kg,
  • IST-TT50 – 87×87×75 mm, 1,1 kg,
  • IST-TT220 – 109×109×83 mm, 1,4 kg,
  • IST-TT550 – 140×140×107 mm, 2,9 kg,
  • IST-TT1000 – 160×160×126 mm, 5 kg,
  • IST-TT2200 – 160×160×126 mm, 5,1 kg.

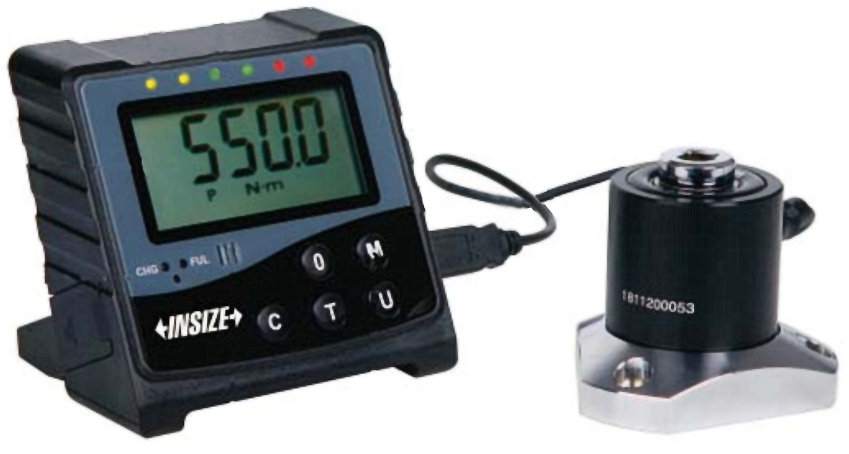

Snímač kroutícího momentu INSIZE IST TT550


Měřicí
rozsah
Přesnost
Rozlišení
Čtyřhranná
hlavice
Redukce
Objednací
číslo


[N.m]
[%]
[N.m]
[inch]
[inch]

Snímač IST-TT05
0,1÷0,5
±1
0,0001
1/4
–
IST-TT05
Snímač IST-TT5
0,5÷5
±1
0,0001
1/4
–
IST-TT5
Snímač IST-TT50
5÷50
±1
0,001
3/8
3/8÷1/4
IST-TT50
Snímač IST-TT220
22÷220
±1
0,01
1/2
1/2÷3/8
3/8÷1/4
IST-TT220
Snímač IST-TT550
55÷550
±1
0,01
3/4
3/4÷1/2
1/2÷3/8
IST-TT550
Snímač IST-TT1000
100÷1000
±1
0,1
1
1÷3/4
1/2÷3/8
IST-TT1000
Snímač IST-TT2200
220÷2200
±1
0,1
1
1÷3/4
3/4÷1/2
IST-TT2200
