Zobrazovací jednotky TESA TESATRONIC TWIN-T10
Technické listy

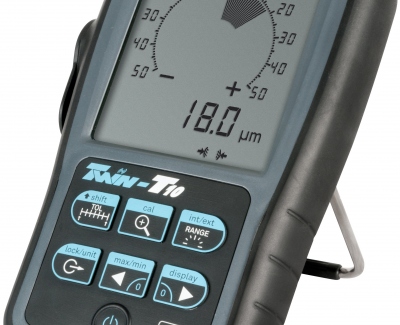

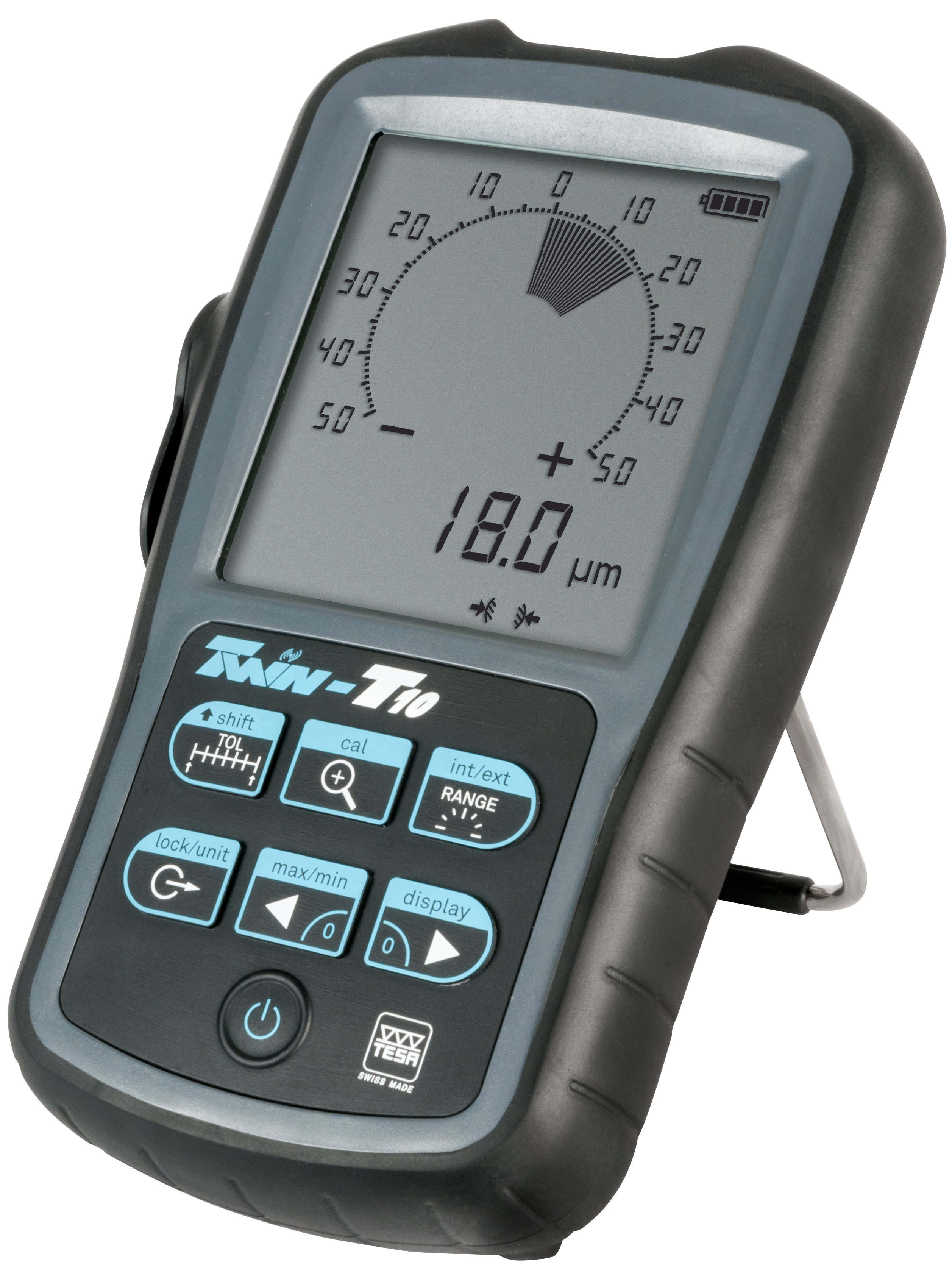

TESATRONIC TWIN-T10 je mobilní, zobrazovací a vyhodnocovací jednotka pro induktivní sondy TESA.
TWIN-T10 je díky ochraně IP63 vhodná pro použití v laboratoři i přímo ve výrobě.

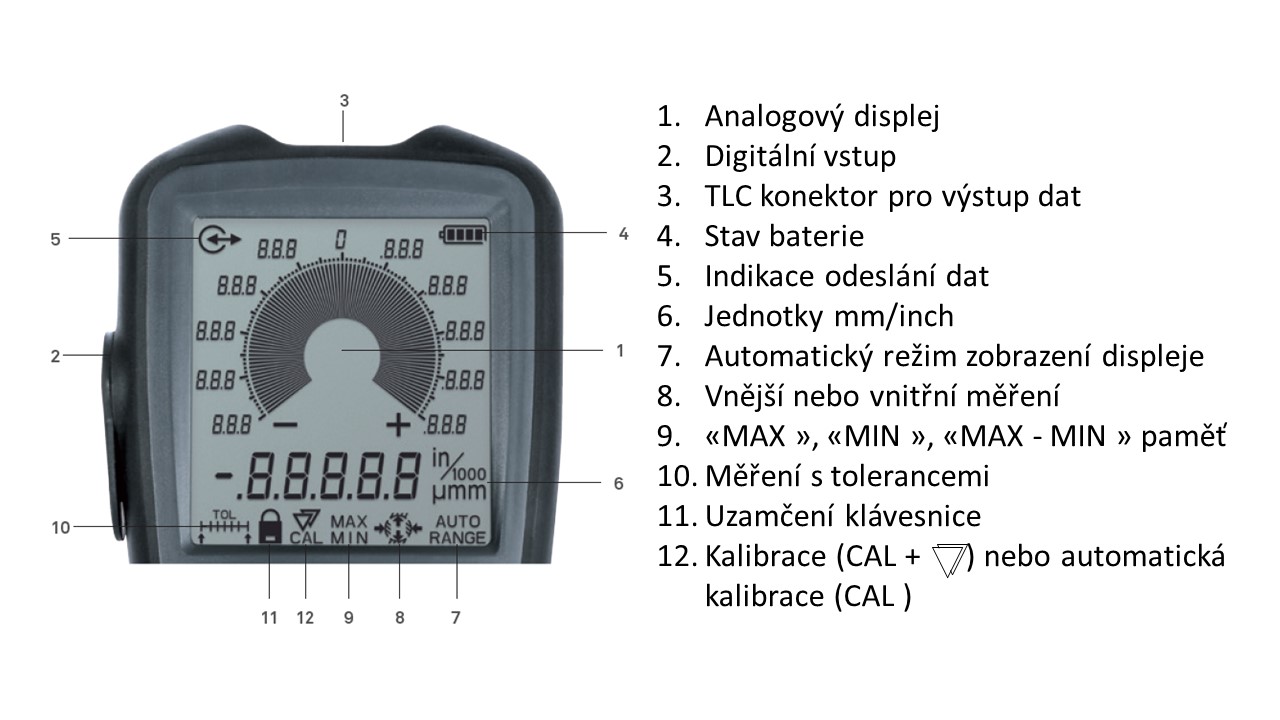

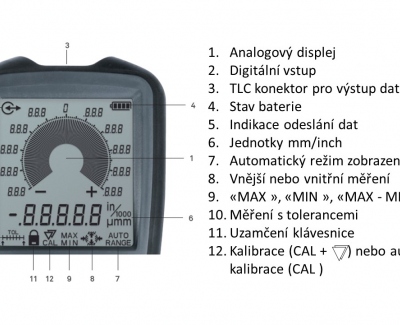

Ovládání usnadňují přímé klávesy k funkcím jako nulování, měření tolerancí, Max, Min, Zoom a další.
Pracovat zvládne až 400 hodin bez dobíjení. Výdrž navíc podporuje úsporný režim, který zobrazovací jednotku uspí po 10 min, kdy s ní nepracujete.

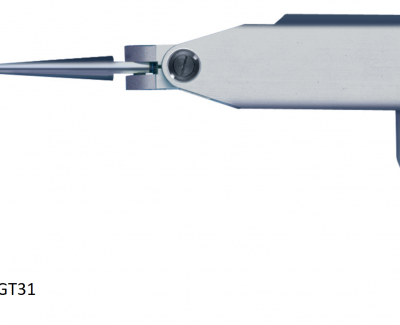

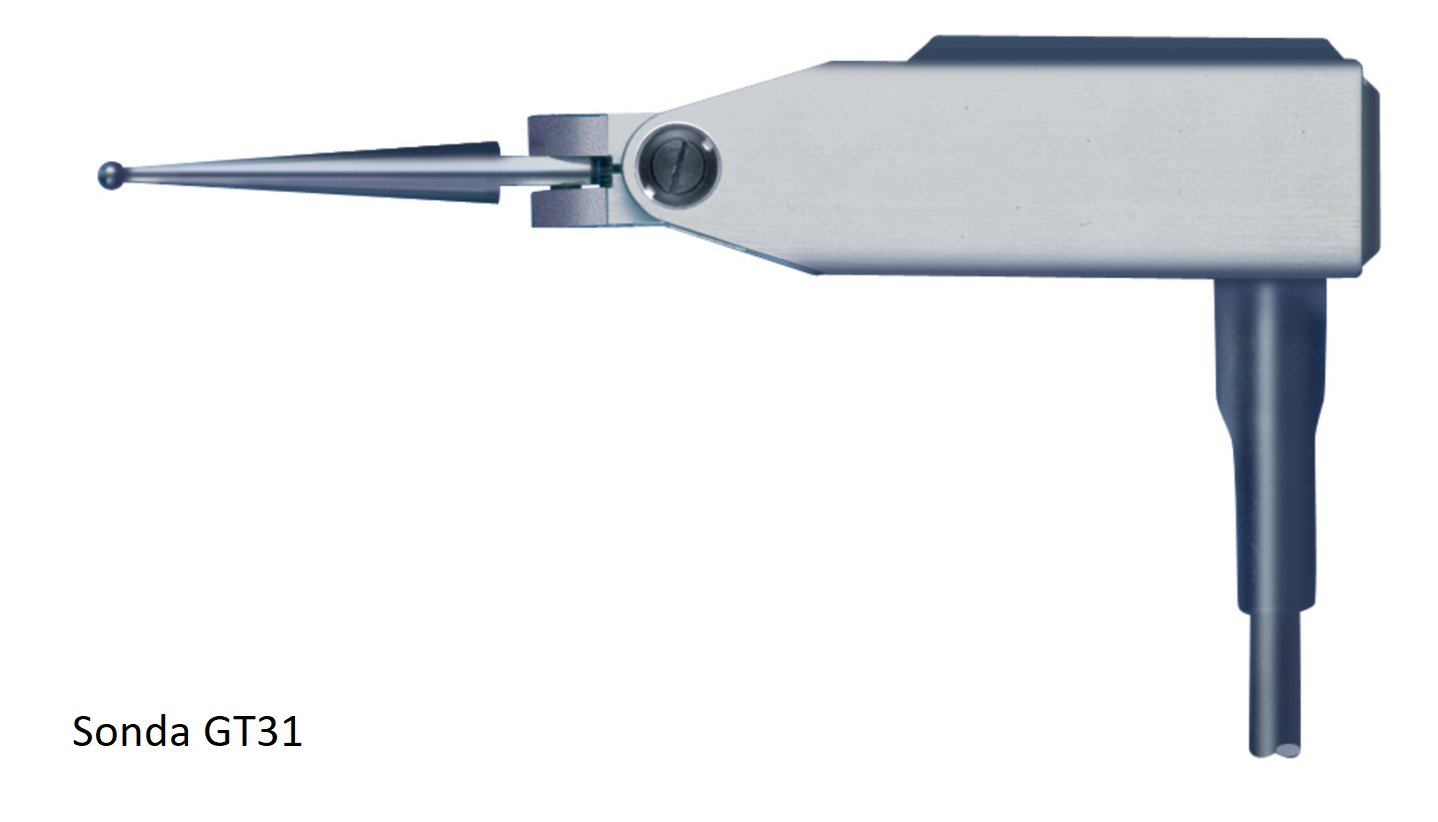

Často se používá se sondou GT31 nebo GT21 či úchylkoměrem pro měření např.: rovnosti, rovinnosti ploch dílce, měření paralelnosti, kolmosti a dalších.
Celkový přehled induktivních sond TESA.
Technické parametry
- Přístup k funkcím pomocí přímých kláves.
- Funkce TOL pro měření s tolerancemi.
- Funkce Auto range. TWIN-T10 si automaticky nastaví měřící rozsah.
- Funkce paměti pro hodnoty MAX, MIN nebo MAX-MIN pro dynamická měření.
- Funkce nulování. Nulování je užitečné při srovnání měření s referenční částí.
- Funkce ZOOM pro podrobnější vizualizaci analogové stupnice na displeji.
- Režim ZOOM zjednodušuje vyrovnání a jemné nastavení během montáže.
- Napájení AA bateriemi (4 ks).
- Přístroj se po 10 min, kdy je neaktivní vypne.
- Datový výstup.
Technická specifikace
|
Rozlišení
|
1/0,1 µm
|
|
Měřící rozsah
|
±5 µm - ±5 mm
|
|
Doba odezvy
|
≤ 100 ms
|
|
Jednotky
|
mm/inch
|
|
Výstup
|
RS232, s TLC konektorem
|
|
Rozměry
|
100 x 170 x 38 mm
|
|
Frekvence
|
10 Hz (vzhledem k výstupu)
|
|
Frekvence oscilátoru
|
13 kHz
|
|
Provozní rozsah
|
+10 až +40 °C
|
|
Skladovací rozsah
|
-10 až +60 °C
|
|
Hmotnost
|
410 g / 500 g
|
|
Vstup sondy
|
1
|
|
Krytí
|
IP63
|
|
Výdrž baterie
|
340-400 hodin
|
|
Maximální přípustné chyby
|
Při teplotě 20 °C a relativní vlhkosti ≤ 50 %;
analogový displej: 1 %; digitální displej: 1 % |
Zbrazovací jednotka TESATRONIC TWIN-T10 a příslušenství
|
Objednací
číslo |
||
|
Zobrazovací a vyhodnocovací jednotka pro induktivní sondy Tesa
|
||
|
TESATRONIC TWIN-T10
|
04430013
|
|
|
Volitelné příslušenství
|
||
|
STAT-EXPRESS software + dongl
|
04981002
|
|
|
DATA-DIRECT software + dongl
|
04981001
|
|
|

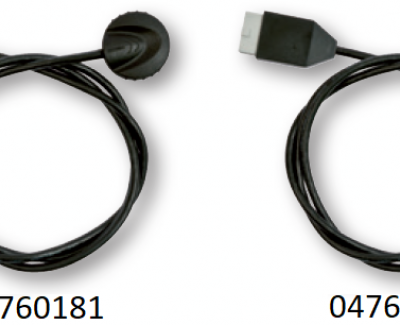

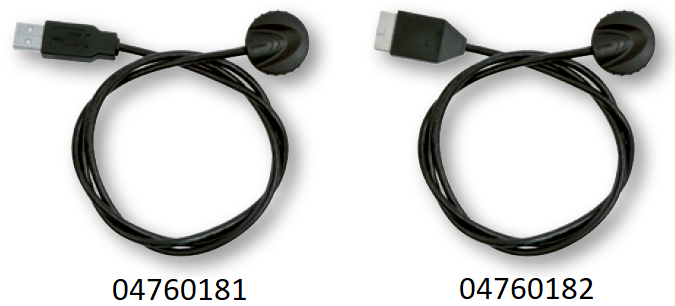

TLC-DIGIMATIC kabel
|
04760182
|
|
|
TLC-USB kabel
|
04760181
|
|
|

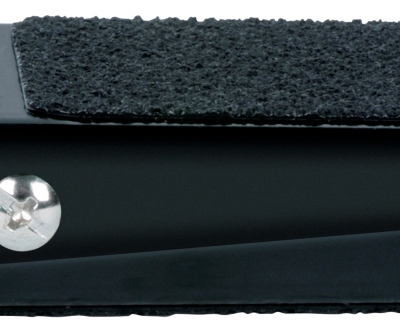

Ruční pedál
|
04768000
|
|
|

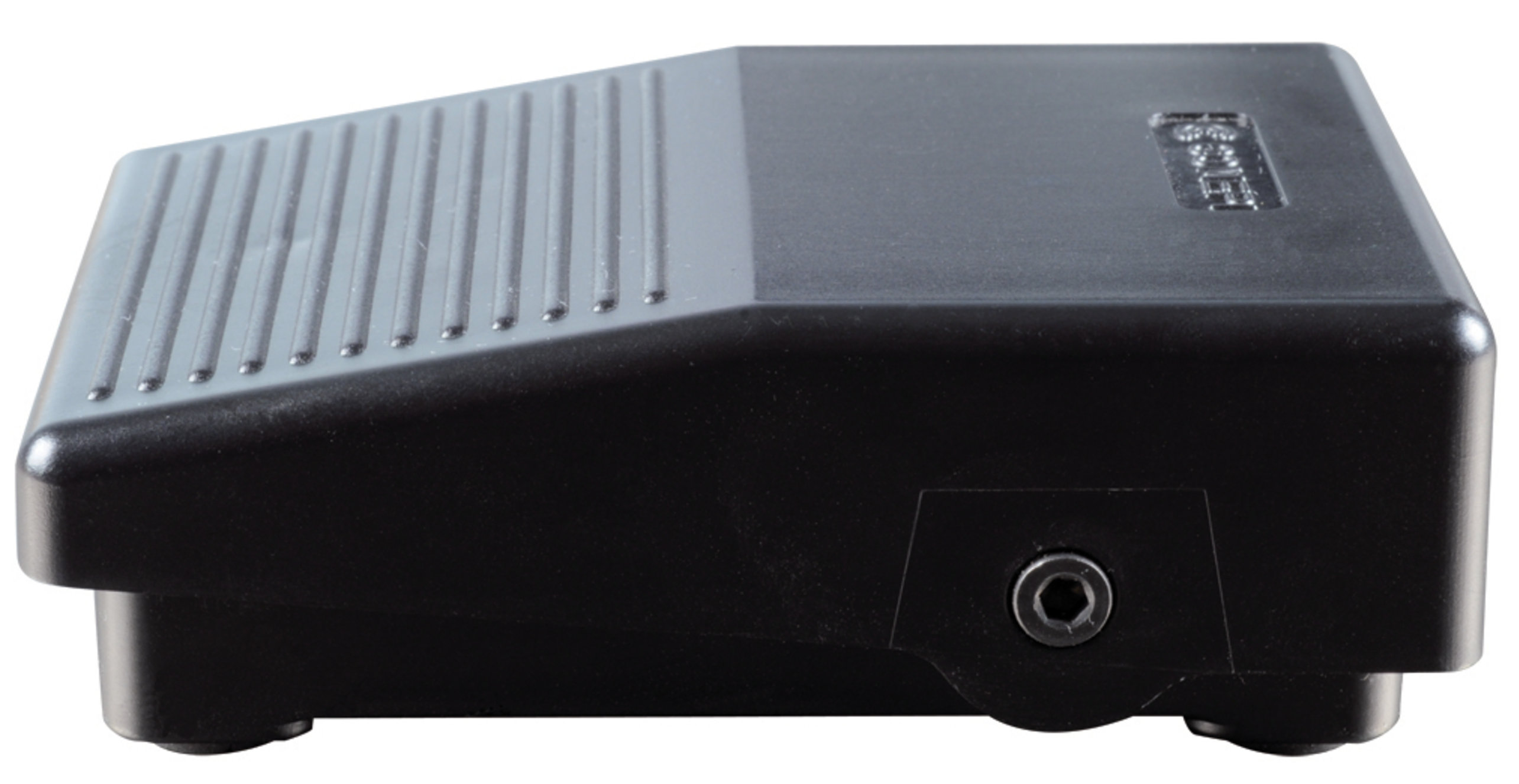

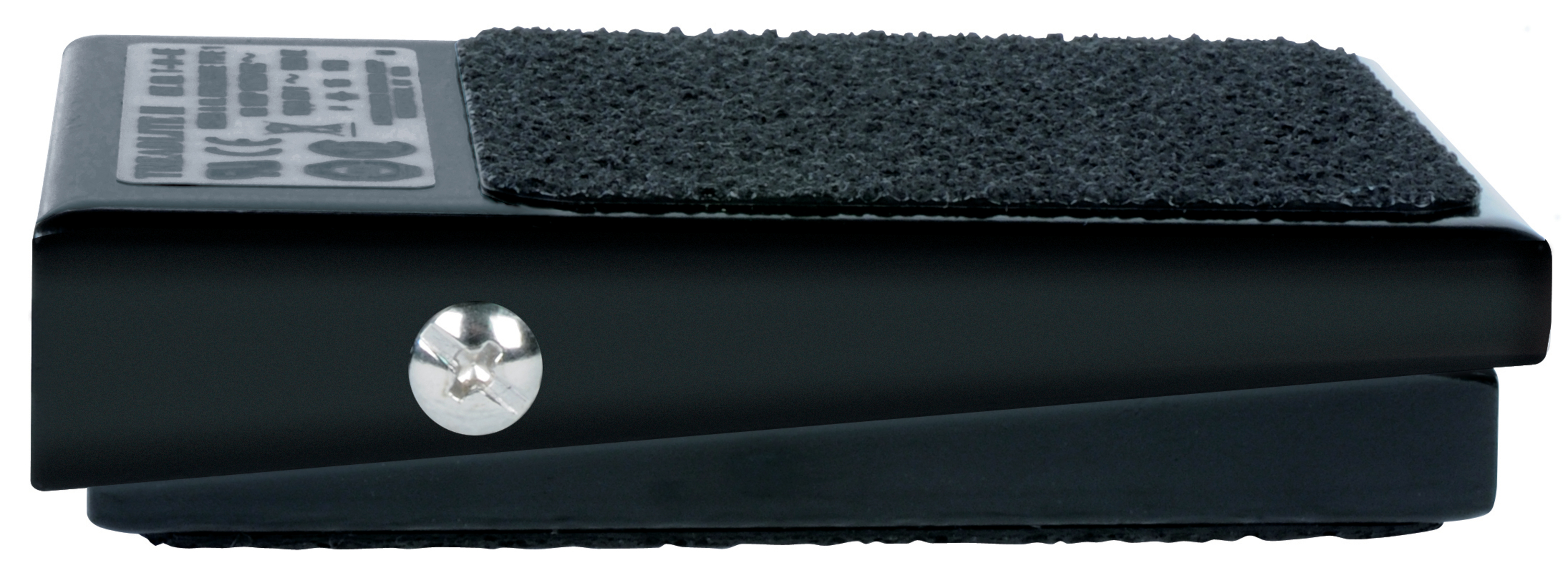

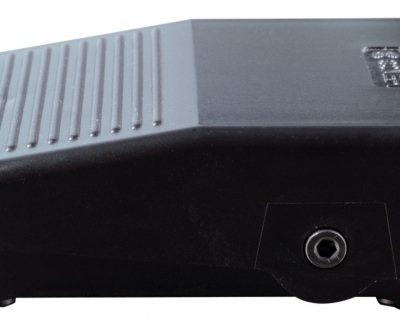

Nožní pedál
|
04768001
|
|
|

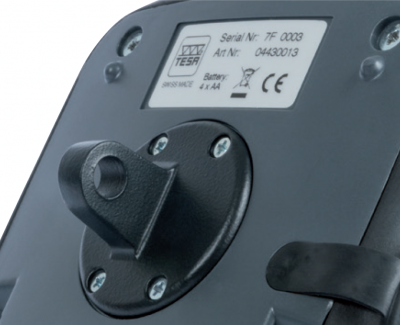

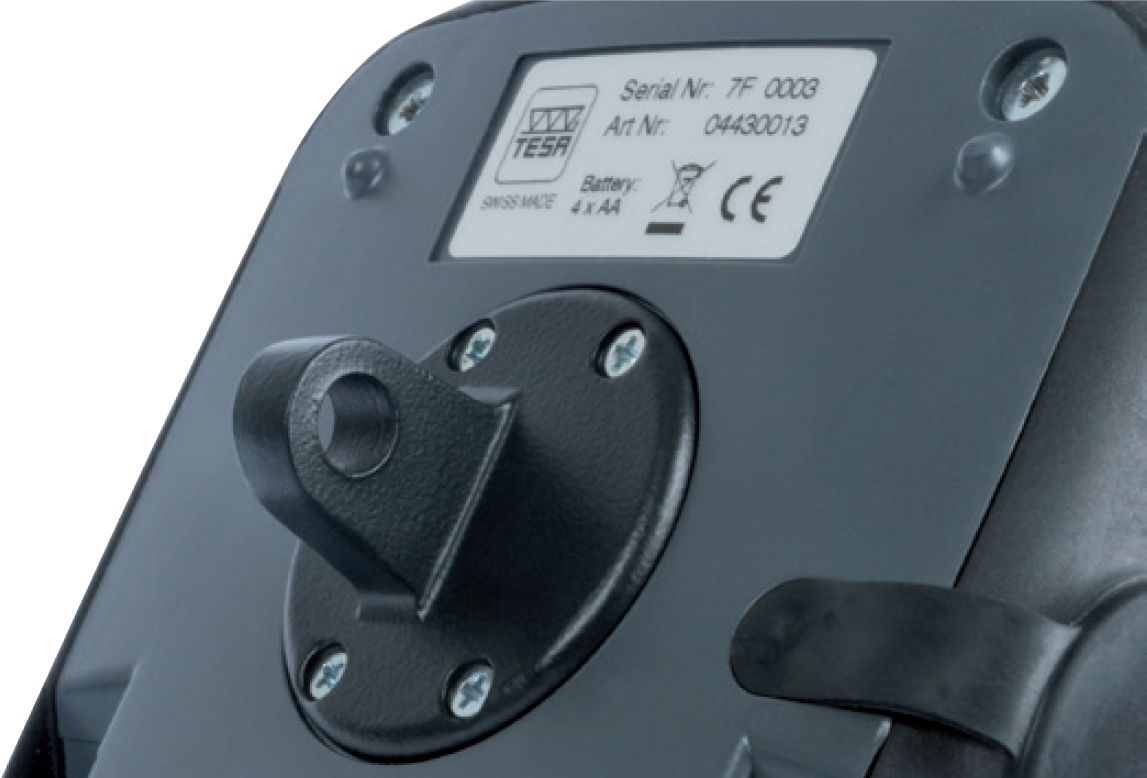

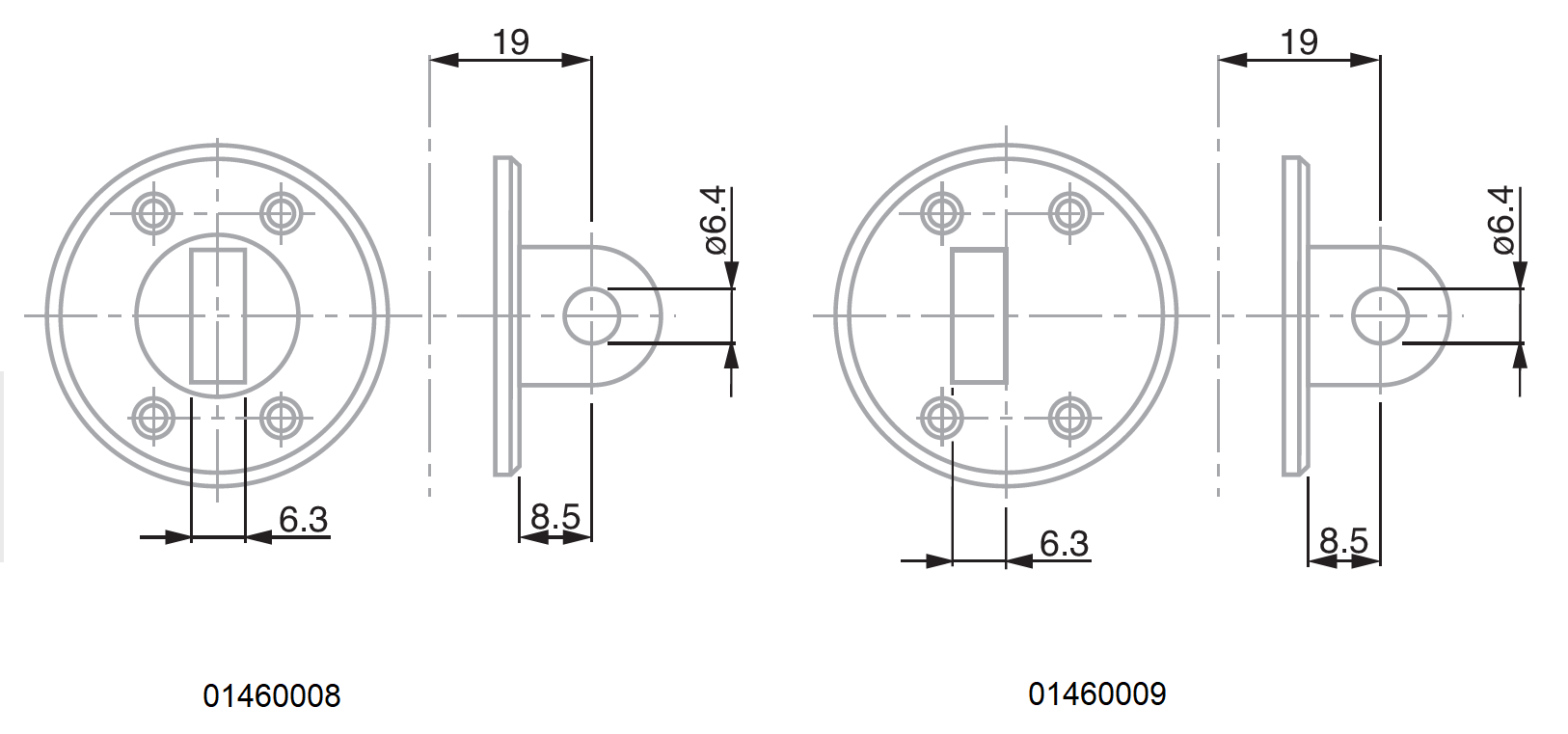

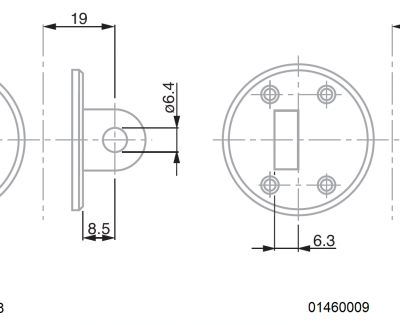

Vyměnitelná záda pro uchycení, ø 40 mm, centrální
|
01460008
|
|
|
Vyměnitelná záda pro uchycení, ø 40 mm, offset
|
01460009
|

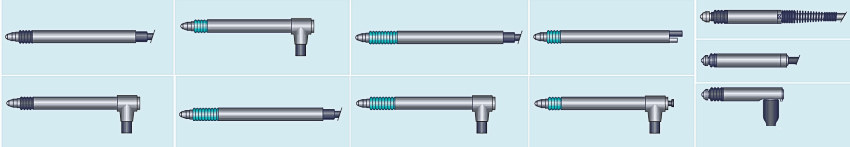

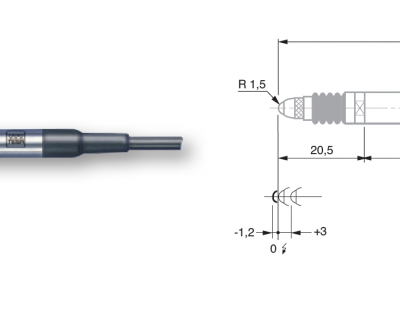

Měřicí induktivní sondy pro TESATRONIC TWIN-T10
|
Druh sondy
|
Měřicí rozsah
|
Měřicí síla
|
Objednací
číslo |
|
|
[mm]
|
[N]
|
|||
|

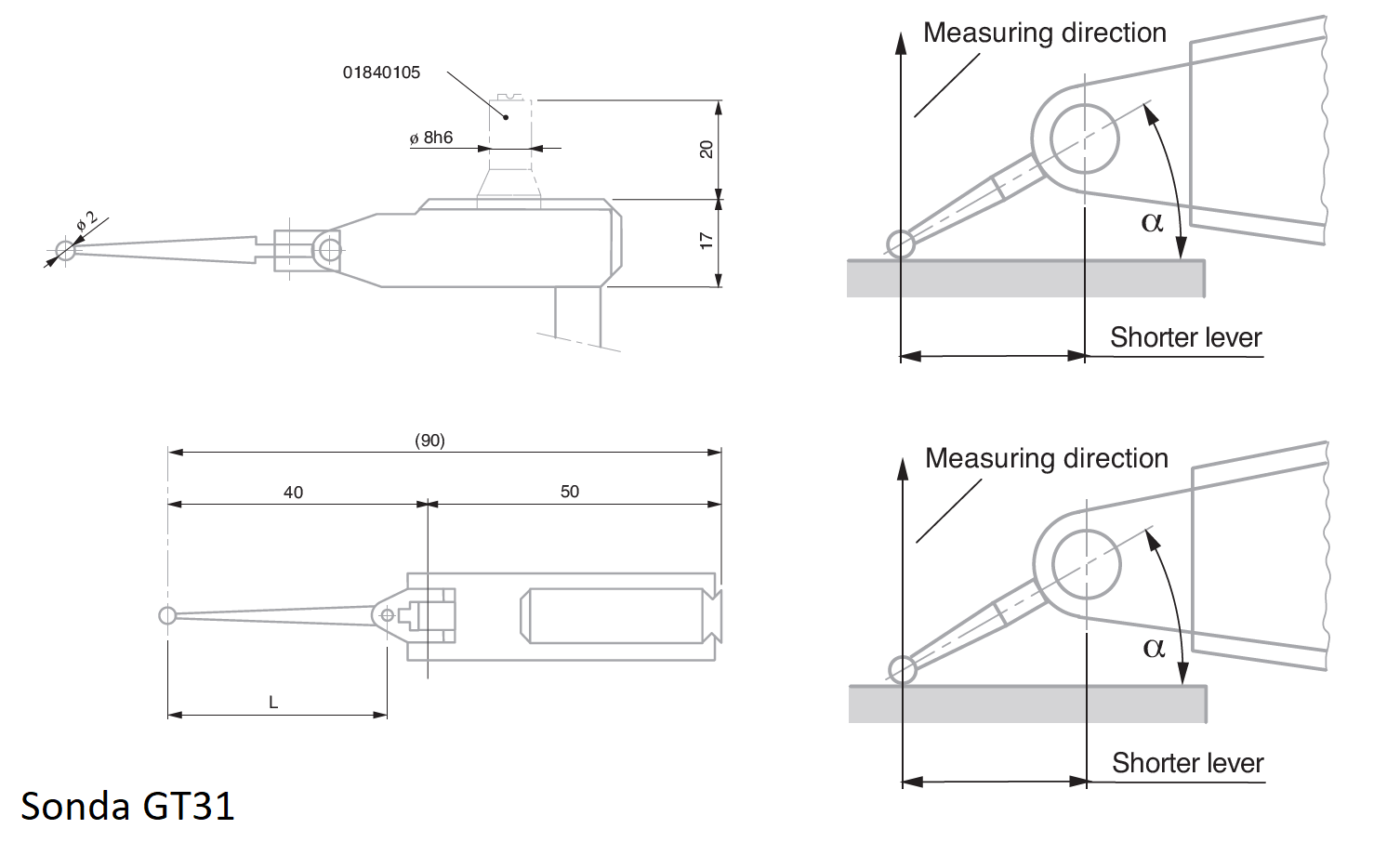

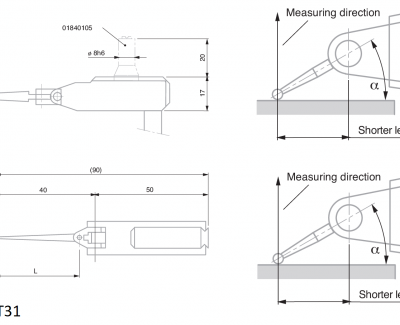

GT 31
|
± 0,3
|
0,1
|
03210802
|
|
|
GT 31
|
± 0,3
|
0,02
|
03210801
|
|
|
GT 31
|
± 0,3
|
0,2
|
03210803
|
|
|

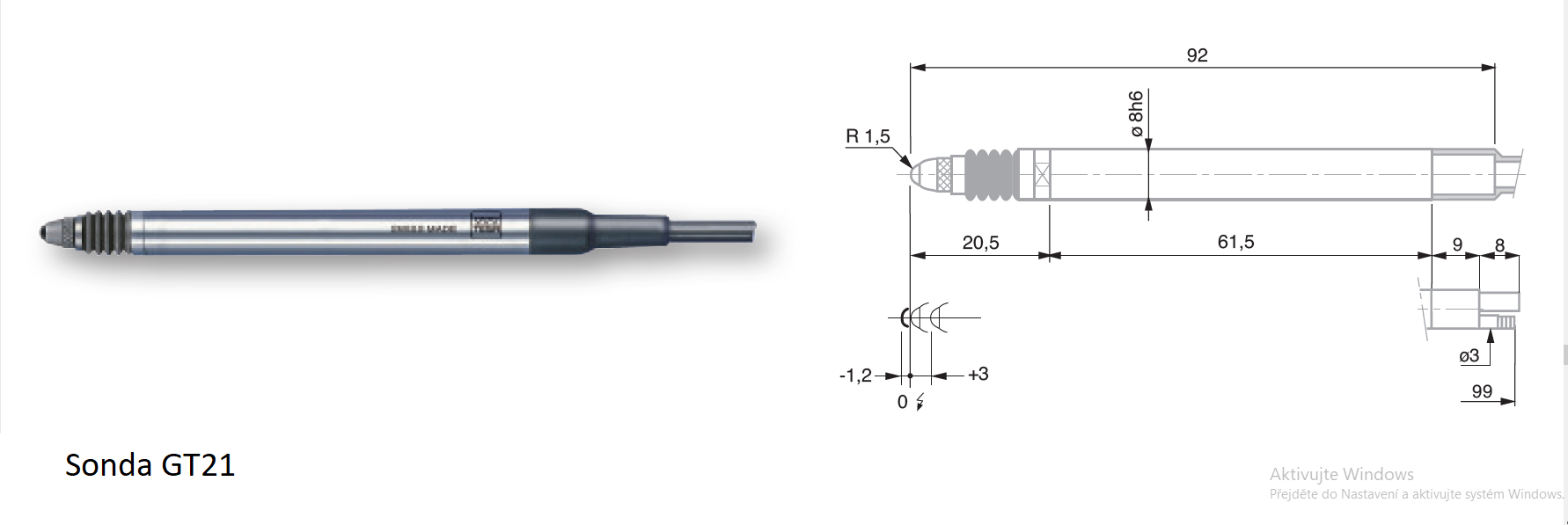

GT 21
|
± 1
|
0,63
|
03210904
|
|
|
GT 21
|
± 1
|
1,00
|
03210905
|
|
|
GT 21
|
± 1
|
1,60
|
03210906
|
|
|
GT 21
|
± 1
|
2,50
|
03210907
|
|
|
GT 21
|
± 1
|
4,00
|
03210908
|
|
| Celkový přehled induktivních sond TESA |

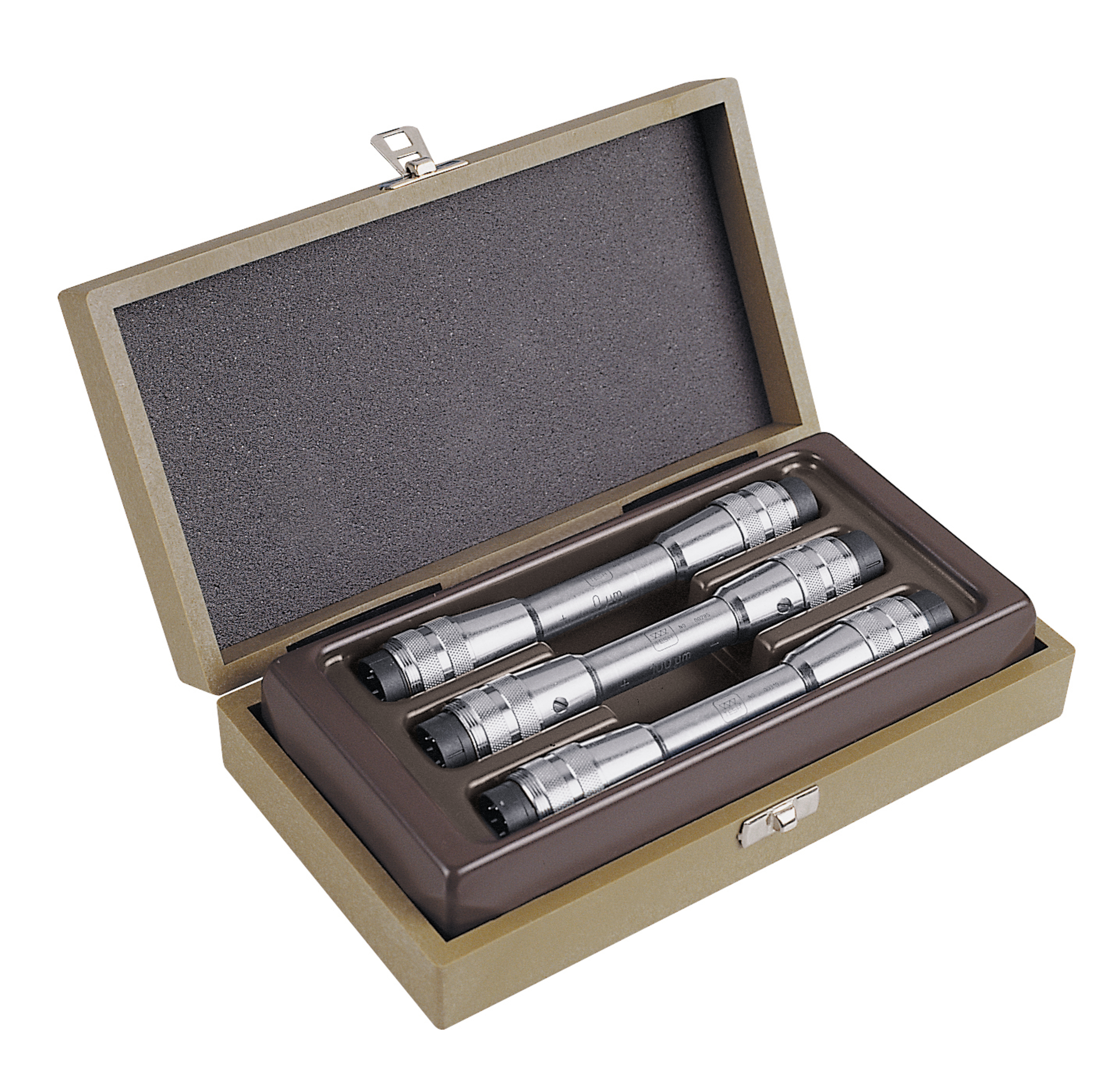

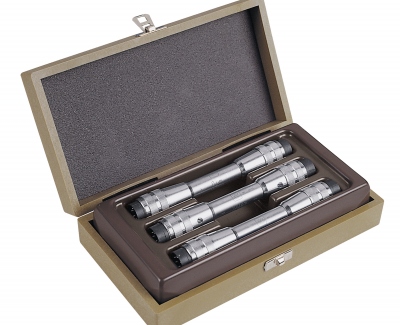

Kalibrační sondy pro TESATRONIC TWIN-T10
Druh sondy | Hodnota kalibrační normy | Objednací číslo | |
[µm] | |||
Kalibrační sonda | ± 0 | S41078077 | |
Kalibrační sonda | ± 3 | S41078079 | |
Kalibrační sonda | ± 100 | S41078228 | |
Kalibrační sonda | ± 190 | S41078230 | |
Kalibrační sonda | ± 300 | S41078087 | |
Kalibrační sonda | ± 500 | S41078332 | |
Kalibrační sonda | ± 1000 | S41078751 | |
Kalibrační sonda | ± 1900 | S41078752 | |
Sada 3 kalibračních sond | ± 0 / ± 100 / ± 1000 | S41077249 | |
Sada 3 kalibračních sond | ± 190 / ± 1900 | S41078654 |
