Mikrometrické odpichy Mikrometrický odpich
Mikrometrické odpichy - sady
SCHUT
Dělení stupnice: 0,01 mm.
Kulové měřicí plochy z tvrdokovu.
Přesnost:
±(3+n+L/50) µm - pro sady 906.911 až 906.918,
±(7+n+L/50) µm - pro sady 906.919 až 906.923,
n = počet prodloužení, L = max. měřicí délka v mm.
Aretace šroubkem.
Měřicí rozsah | Počet prodloužení | Průměr odpichu | Objednací číslo | ||
[mm] | [mm] | ||||
Mikrometrický odpich | 50 ÷ 63 | - | 15,5 | 906.911 | |
Mikrometrický odpich | 50 ÷ 100 | 2 | 15,5 | 906.912 | |
Mikrometrický odpich | 50 ÷ 150 | 3 | 15,5 | 906.913 | |
Mikrometrický odpich | 50 ÷ 300 | 5 | 15,5 | 906.914 | |
Mikrometrický odpich | 50 ÷ 500 | 6 | 15,5 | 906.915 | |
Mikrometrický odpich | 50 ÷ 1000 | 8 | 15,5 | 906.916 | |
Mikrometrický odpich | 50 ÷ 1500 | 10 | 15,5 | 906.917 | |
Mikrometrický odpich | 150 ÷ 2000 | 9 | 22 | 906.918 | |
Mikrometrický odpich | 1000 ÷ 1050 | - | 28 | 906.919 | |
Mikrometrický odpich | 1000 ÷ 2000 | 5 | 28 | 906.920 | |
Mikrometrický odpich | 1000 ÷ 3000 | 6 | 28 | 906.921 | |
Mikrometrický odpich | 1000 ÷ 4000 | 7 | 28 | 906.922 | |
Mikrometrický odpich | 1000 ÷ 5000 | 8 | 28 | 906.923 |
Mikrometrický odpich pevný
Schut
Měřící rozsah: 50-600 mm.
Dělení stupnice: 0,01 mm.
Aretace šroubkem (kromě 906.078).
S rukojetí (906.083 - 906.099).
Kulové měřicí plochy z tvrdokovu ø8x8 mm (906.078/079: ø9x2,5 mm).
Bez nastavovací měrky. Měrku lze objednat samostatně.
|
Měřicí rozsah
|
Přesnost
|
Objednací
číslo |
||
|
[mm]
|
[mm]
|
|||
|
Mikrometrický odpich
|
50 ÷ 75
|
±0,006
|
906.078
|
|
|
Mikrometrický odpich
|
75 ÷ 100
|
±0,006
|
906.079
|
|
|
Mikrometrický odpich
|
100 ÷ 125
|
±0,006
|
906.080
|
|
|
Mikrometrický odpich
|
125 ÷ 150
|
±0,008
|
906.081
|
|
|
Mikrometrický odpich
|
150 ÷ 175
|
±0,008
|
906.082
|
|
|
Mikrometrický odpich
|
175 ÷ 200
|
±0,008
|
906.083
|
|
|
Mikrometrický odpich
|
200 ÷ 225
|
±0,009
|
906.084
|
|
|
Mikrometrický odpich
|
225 ÷ 250
|
±0,009
|
906.085
|
|
|
Mikrometrický odpich
|
250 ÷ 275
|
±0,009
|
906.086
|
|
|
Mikrometrický odpich
|
275 ÷ 300
|
±0,009
|
906.087
|
|
|
Mikrometrický odpich
|
300 ÷ 325
|
±0,009
|
906.088
|
|
|
Mikrometrický odpich
|
325 ÷ 350
|
±0,009
|
906.089
|
|
|
Mikrometrický odpich
|
350 ÷ 375
|
±0,010
|
906.090
|
|
|
Mikrometrický odpich
|
375 ÷ 400
|
±0,010
|
906.091
|
|
|
Mikrometrický odpich
|
400 ÷ 425
|
±0,010
|
906.092
|
|
|
Mikrometrický odpich
|
425 ÷ 450
|
±0,010
|
906.093
|
|
|
Mikrometrický odpich
|
450 ÷ 475
|
±0,011
|
906.094
|
|
|
Mikrometrický odpich
|
475 ÷ 500
|
±0,011
|
906.095
|
|
|
Mikrometrický odpich
|
500 ÷ 525
|
±0,011
|
906.096
|
|
|
Mikrometrický odpich
|
525 ÷ 550
|
±0,011
|
906.097
|
|
|
Mikrometrický odpich
|
550 ÷ 575
|
±0,011
|
906.098
|
|
|
Mikrometrický odpich
|
575 ÷ 600
|
±0,011
|
906.099
|

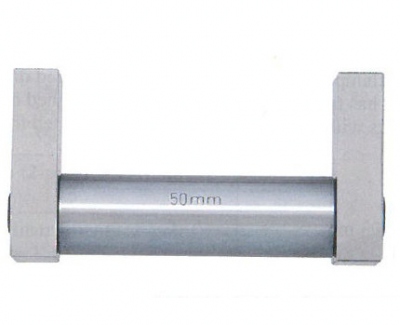

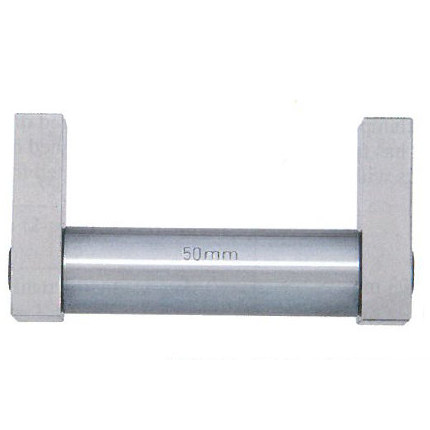

Nastavovací měrka k odpichu
Schut
Nastavovací měrka slouží k nastavení mikrometrického odpichu.
Délka | Přesnost měření | Rovnoběžnost | Objednací číslo | ||
[mm] | [mm] | [mm] | |||
Nastavovací měrka k odpichu | 50 | ±0,003 | 0,003 | 910.005 | |
Nastavovací měrka k odpichu | 75 | ±0,004 | 0,004 | 910.006 | |
Nastavovací měrka k odpichu | 100 | ±0,005 | 0,005 | 910.007 | |
Nastavovací měrka k odpichu | 150 | ±0,005 | 0,005 | 910.008 | |
Nastavovací měrka k odpichu | 200 | ±0,005 | 0,005 | 910.009 | |
Nastavovací měrka k odpichu | 250 | ±0,005 | 0,005 | 910.010 | |
Nastavovací měrka k odpichu | 275 | ±0,005 | 0,005 | 910.011 |
