Měřicí technika, identifikační systémy a automatizační prvky
Upínací přípravky Přesné svěráky

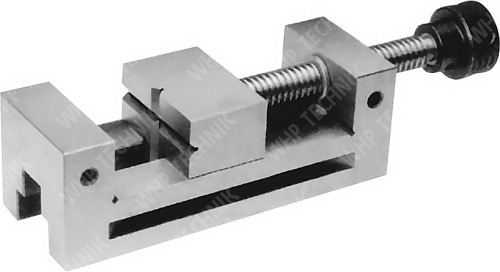

Přesný svěrák se závitovým vřetenem
SCHUT
Z legované nástrojové oceli.
Kalený a jemně broušený.
S vodorovně a svisle broušeným prizmatem v pohyblivé části.
Maximální rozevření čelistí | Hloubka čelistí | Šířka čelistí | Celková délka | Objednací číslo | ||
[mm] | [mm] | [mm] | [mm] | |||
Přesný svěrák | 60 | 25 | 50 | 150 | 909.733 | |
Přesný svěrák | 100 | 35 | 75 | 200 | 909.734 | |
Přesný svěrák | 120 | 45 | 100 | 250 | 909.735 | |
Přesný svěrák | 155 | 50 | 125 | 300 | 909.736 |

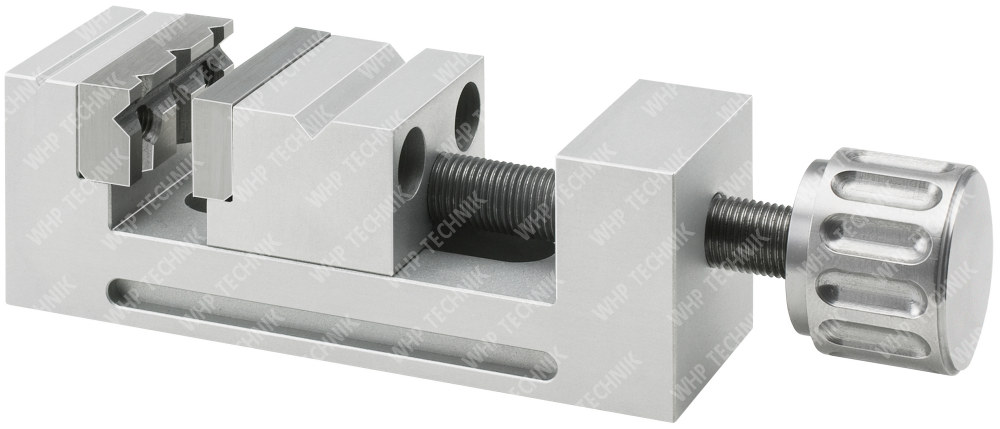

Miniaturní přesný svěrák se závitovým vřetenem
SCHUT
Rovnoběžnost, rovinnost a kolmost: 0,005 mm na každých 100 mm.
Matně chromovaná mosaz (856.081).
Matně eloxovaný hliník (856.082 a 856.083).
Dodáváno včetně páru čelistí z kalené nerezové oceli a plastu (jedna strana s vodorovnou a svislou prizmatickou drážkou a druhá strana plochá).
Závit pro uchycení čelistí 2×M4 (856.081 a 856.082), 2×M6 (856.083).
Základna svěráku má závity M6.
Možnost dokoupení přídavných základen se závity M6 pro upnutí svěráku shora (856.087, 856.088, 856.089).
Ideální pro uchycení velmi malých dílů.
Maximální rozevření čelistí | Hloubka čelistí | Šířka čelistí | Celková délka | Hmotnost | Objednací číslo | ||
[mm] | [mm] | [mm] | [mm] | [kg] | |||
Miniaturní přesný svěrák | 14 | 8 | 15 | 50 | 0,075 | 856.081 | |
Miniaturní přesný svěrák | 23 | 15 | 25 | 75 | 0,16 | 856.082 | |
Miniaturní přesný svěrák | 32 | 21 | 35 | 100 | 0,4 | 856.083 |
Volitelné příslušenství | Určeno pro svěrák | Objednací číslo | |
Sada vyměnitelných čelistí | 856.081 | 856.084 | |
Sada vyměnitelných čelistí | 856.082 | 856.085 | |
Sada vyměnitelných čelistí | 856.083 | 856.086 | |
Základna se závitem M6 | 856.081 | 856.087 | |
Základna se závitem M6 | 856.082 | 856.088 | |
Základna se závitem M6 | 856.083 | 856.089 |

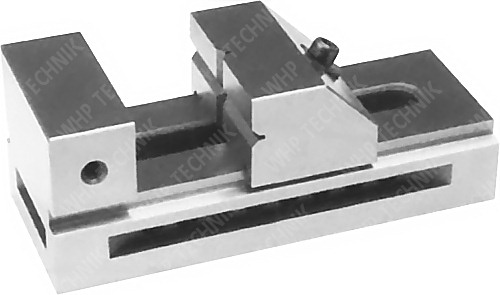

Přesný svěrák se stahovým systémem
SCHUT
Z legované nástrojové oceli.
Kalený a jemně broušený.
S vodorovně a svisle broušeným prizmatem v pohyblivé části.
Možnost rychlého přestavení.
Rovnoběžnost, rovinnost a kolmost : 0,005 mm.
Maximální rozevření čelistí | Hloubka čelistí | Šířka čelistí | Celková délka | Objednací číslo | ||
[mm] | [mm] | [mm] | [mm] | |||
Přesný svěrák | 25 | 10 | 25 | 65 | 909.737 | |
Přesný svěrák | 75 | 25 | 50 | 140 | 909.738 | |
Přesný svěrák | 100 | 35 | 75 | 190 | 909.739 | |
Přesný svěrák | 120 | 45 | 100 | 240 | 909.740 | |
Přesný svěrák | 155 | 50 | 125 | 280 | 909.741 |

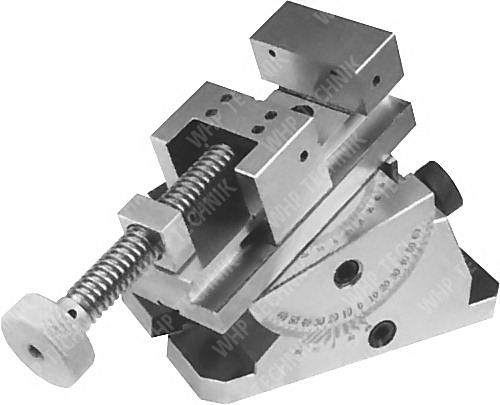

Univerzální úhlový svěrák se závitovým vřetenem
SCHUT
Z legované nástrojové oceli.
Kalený a jemně broušený.
S vodorovně a svisle broušeným prizmatem v pohyblivé části.
Otočná základna o 360 °.
Stupnice jsou opatřeny noniovou stupnicí pro větší přesnost.
Rovnoběžnost, rovinnost a kolmost : 0,005 mm.
Maximální rozevření čelistí | Hloubka čelistí | Šířka čelistí | Celková délka | Objednací číslo | ||
[mm] | [mm] | [mm] | [mm] | |||
Univerzální přesný svěrák | 80 | 30 | 70 | 140 | 909.752 |
