Tloušťkoměry Tloušťkoměry materiálu

Digitální ultrazvukový tloušťkoměr

SCHUT

Pomocí ultrazvukové měřicí metody slouží k nedestruktivnímu měření tloušťky materiálů.

Měřené materiály: ocel, nerezová ocel, litina, hliník, měď, mosaz, titan, sklo, polystyren.
Možnost nastavení libovolné hodnoty rychlosti šíření zvuku.
Přesnost (H = měřená hodnota):
0,65 – 9,99 mm: ±0.04 mm,
10.00 – 99,99 mm: ± (0,1 % H+0,04 mm),
100,0 – 400,0 mm: ± (0,3 % H).
LCD s podsvícením.
Rozlišení: 0,1 mm nebo 0,01 mm.
Měřicí frekvence: 5 MHz (standardní sonda).
Převod jednotek: mm/inch.
Provozní teplota: -20 až +50 °C.
Napájení: 2 baterie (AAA).
Automatické vypínání přístroje po delší nečinnosti.
Rozměry: 116×64×27 mm.
Hmotnost: 220 g.
Dodáváno s kontaktní tekutinou, kontrolní destičkou a výrobním certifikátem.

Standardní model:
Měřicí rozsah 0,8 – 300 mm (standardní sonda).
Dodáván včetně standardní sondy D5008 (909.570).

Echo-Echo model:
Umožňuje měření tloušťky materiálu s povrchovými vrstvami.
Měřicí rozsah:
Normální mód: 1,44 – 200 mm (standardní sonda),
Echo-Echo mód: 3 – 25 mm (standardní sonda).
Maximální tloušťka vrstvy 2 mm.
Dodáván pouze se standardní sondou D5301 (909.575).

Modely s USB:
Nastavení tolerančních polí s funkcí „upozornění“.
Paměť pro 5000 naměřených hodnot.
Dodáváno včetně kabelu USB.

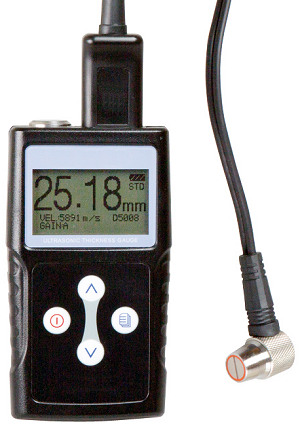

Digitální ultrazvukový tloušťkoměr 909.566 Schut

Popis
USB výstup
Objednací
číslo


Standardní model

Digitální ultrazvukový tloušťkoměr SC2000C
909.566

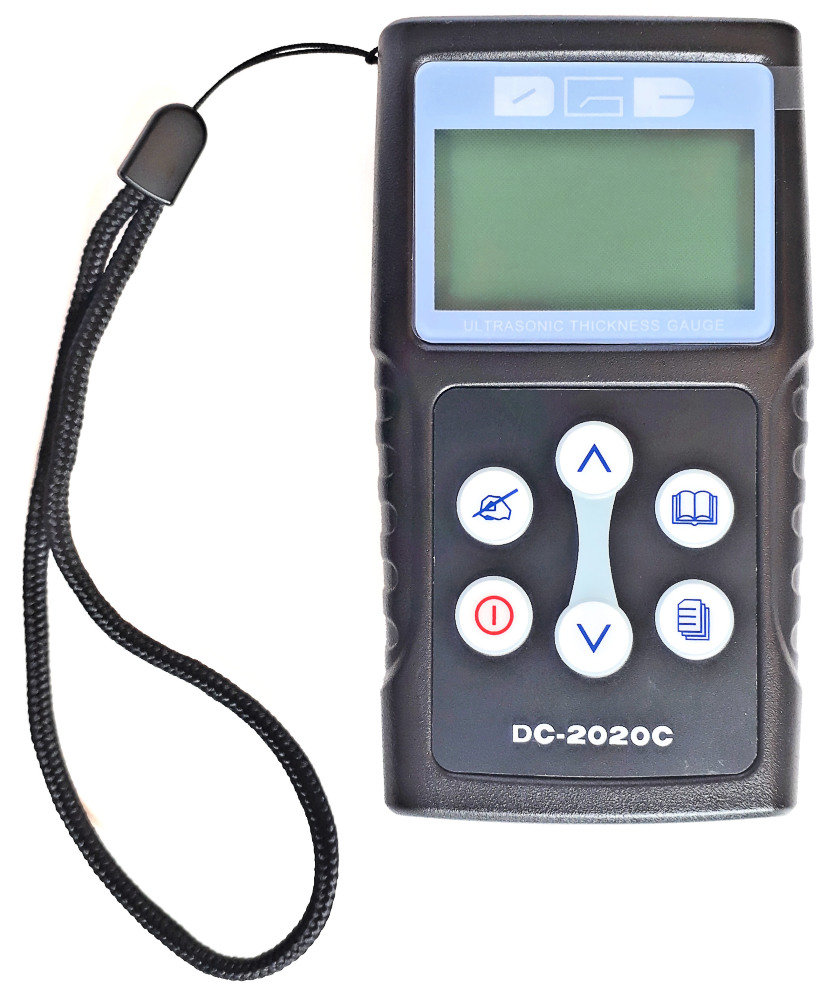

Digitální ultrazvukový tloušťkoměr SC2020C
Ano
909.567
Echo-Echo model

Digitální ultrazvukový tloušťkoměr SC3000
909.568
Digitální ultrazvukový tloušťkoměr SC3020
Ano
909.569
Volitelné příslušenství

Kontaktní tekutina (75 ml)

909.576
Kalibrační etalon ocelový (2,5 - 25 mm)

909.398
Popis
Měřicí rozsah
Měřicí frekvence
Minimální průměr trubky
Objednací
číslo


[mm]
[MHz]
[mm]

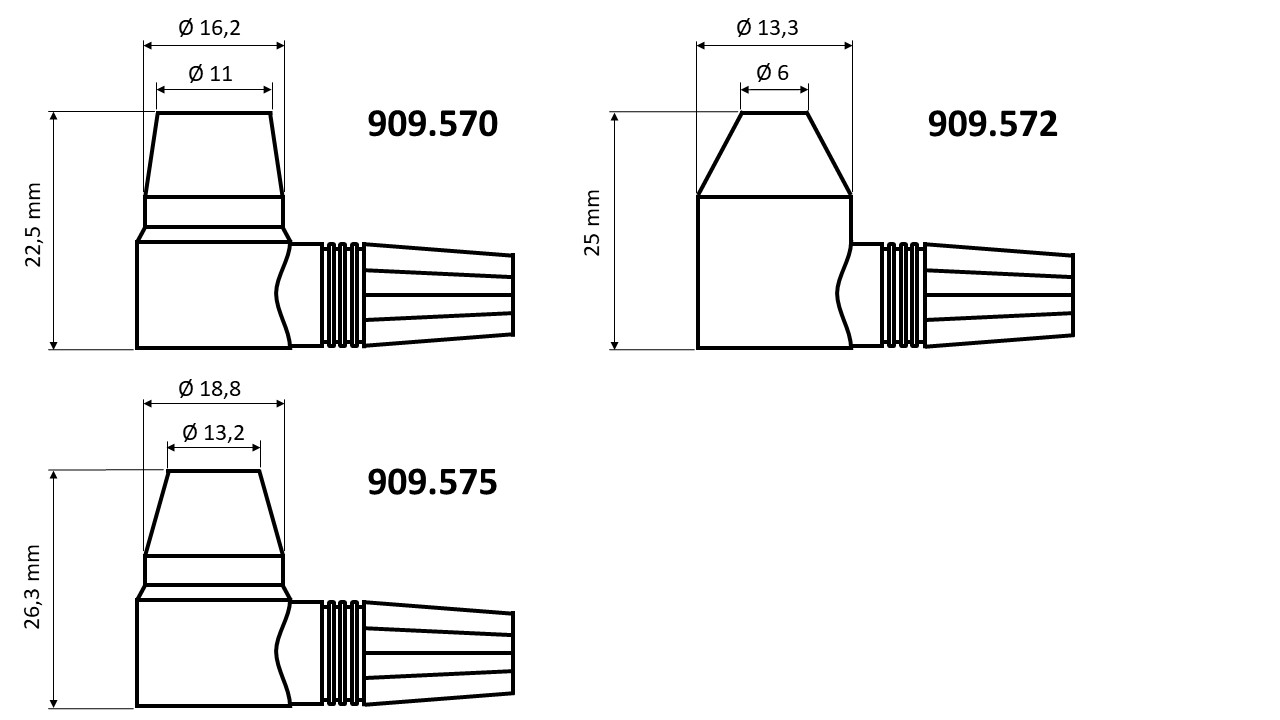

Sonda D5008
0,8 - 300
5
ø 20 × 1,2
909.570
Sonda D7004
0,65 - 20
10
ø 10 × 4,0
909.572
Pro Echo-Echo modely

Standardní sonda D5301
Echo-Echo
3,0 - 25
1,44 - 200
5
ø 25 × 3
909.575

Ultrazvukový tloušťkoměr

Pomocí ultrazvukové měřicí metody slouží k nedestruktivnímu měření tloušťky materiálů.

Měřené materiály: ocel, litina, hliník, měď, mosaz,
zinek, sklo, polyetylen, PVC, šedá litina, tvárná litina.
Měřicí rozsah: pro ocel 1,2 až 200 mm.
Rozlišení: 0,1 mm.
Přesnost: ±(0,5 % H + 0,1) mm, kde H je naměřená hodnota.
Měřicí frekvence: 5 MHz.
Rychlost zvuku: 1000 až 9000 m/s.
Přednastavení pro 12 různých materiálů včetně 1 uživatelského.
Převod jednotek: mm/inch.
Datový výstup: RS232C.
Provozní teplota: 0 až +50 °C.
Napájení: 4 baterie (AAA).
Rozměry: 120×60×30 mm.
Hmotnost: 260 g.


Sada obsahuje: měřicí přístroj, pravoúhlou sondu ø10 mm, kontaktní kapalinu, 4 baterie AAA, návod k použití.

Tloušťkoměr - popis měřicí metody
Popis měřicí metody

Popis Obj. číslo
Ultrazvukový tloušťkoměr - 12 parametrů 909.139 Objednat/poptat
Kabel RS232 a software 909.075 Objednat/poptat
Kontaktní kapalina 906.805 Objednat/poptat
Ultrazvukový tloušťkoměr na měření tloušťky materiálu
909.139
