Prizmatické podložkyPrizmatické podložky základní

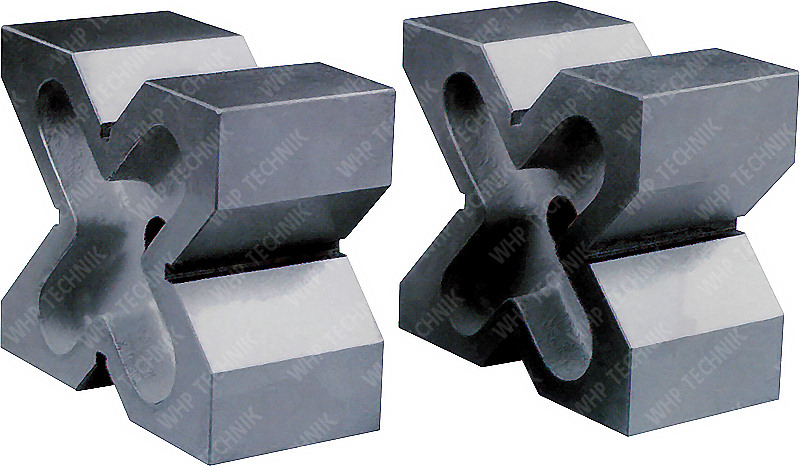

Prizmatické podložky X-bloky

SCHUT

Jsou dodávány v párech.
Každý X-blok má 4× V-drážku 90 °.
X-bloky jsou broušeny v párech k zaručení vysoké rovnoběžnosti ploch.

	Rozměry	Třída přesnosti	Rovnoběžnost X-bloků	Pro kulatinu o průměru	Hmotnost páru	Objednací číslo
	[mm]		[µm]	[mm]	[kg]
Prizmatické podložky - X bloky	120x100x60	0	8	8 až 90	6	403.360	Objednat/poptat
Prizmatické podložky - X bloky	150x130x75	0	8	8 až 110	10,5	403.361	Objednat/poptat
Prizmatické podložky - X bloky	200x170x90	0	8	8 až 150	25	403.362	Objednat/poptat
Prizmatické podložky - X bloky	120x100x60	1	16	8 až 90	6	403.370	Objednat/poptat
Prizmatické podložky - X bloky	150x130x75	1	16	8 až 110	10,5	403.371	Objednat/poptat
Prizmatické podložky - X bloky	200x170x90	1	16	8 až 150	25	403.372	Objednat/poptat

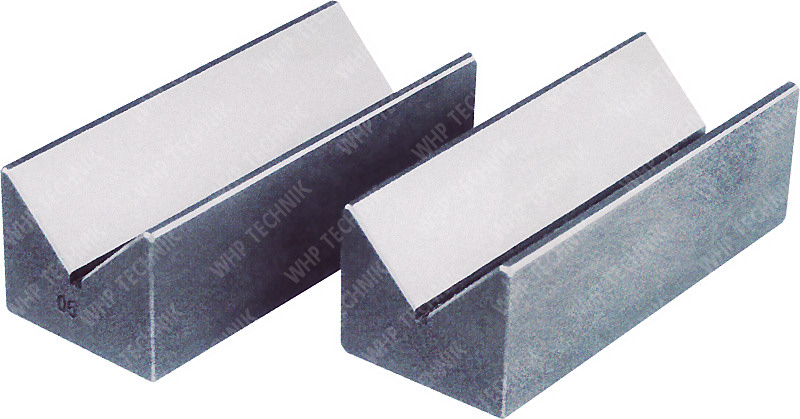

Prizmatické podložky V-bloky

SCHUT

Jsou dodávány v párech.
V-bloky mají 1× V-drážku 90 °.
V-bloky jsou broušeny v párech k zaručení vysoké rovnoběžnosti ploch.

	Rozměry	Třída přesnosti	Rovnoběžnost V-bloků	Pro kulatinu o průměru	Hmotnost páru	Objednací číslo
	[mm]		[µm]	[mm]	[kg]
Prizmatické podložky - V bloky	100x40x30	0	8	6 až 50	1,5	403.380	Objednat/poptat
Prizmatické podložky - V bloky	150x50x40	0	8	8 až 60	3,5	403.381	Objednat/poptat
Prizmatické podložky - V bloky	200x70x50	0	8	8 až 75	6	403.382	Objednat/poptat
Prizmatické podložky - V bloky	250x85x60	0	8	10 až 100	10	403.383	Objednat/poptat
Prizmatické podložky - V bloky	300x100x70	0	8	15 až 120	15	403.384	Objednat/poptat
Prizmatické podložky - V bloky	100x40x30	1	16	6 až 50	1,5	403.390	Objednat/poptat
Prizmatické podložky - V bloky	150x50x40	1	16	8 až 60	3,5	403.391	Objednat/poptat
Prizmatické podložky - V bloky	200x70x50	1	16	8 až 75	6	403.392	Objednat/poptat
Prizmatické podložky - V bloky	250x85x60	1	16	10 až 100	10	403.395	Objednat/poptat
Prizmatické podložky - V bloky	300x100x70	1	16	15 až 120	15	403.393	Objednat/poptat
Prizmatické podložky - V bloky	100x40x30	3	60	6 až 50	1,5	403.396	Objednat/poptat
Prizmatické podložky - V bloky	150x50x40	3	60	8 až 60	3,5	403.397	Objednat/poptat
Prizmatické podložky - V bloky	200x70x50	3	60	8 až 75	6	403.398	Objednat/poptat
Prizmatické podložky - V bloky	250x85x60	3	60	10 až 100	10	403.399	Objednat/poptat
Prizmatické podložky - V bloky	300x100x70	3	60	15 až 120	15	403.400	Objednat/poptat

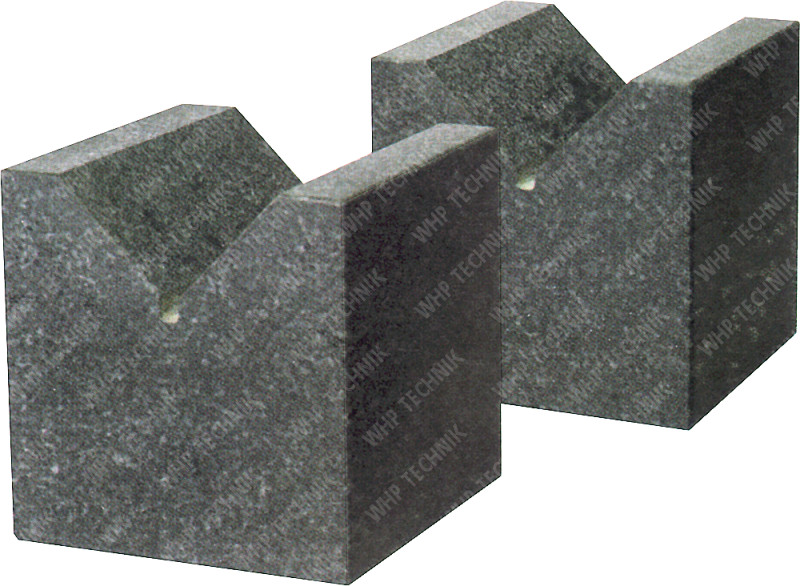

Prizmatické podložky V-bloky z granitu

SCHUT

Jsou dodávány v párech.
V-bloky mají 1× V-drážku 90 °.
V-bloky jsou broušeny v párech k zaručení vysoké rovnoběžnosti ploch.

	Rozměry	Třída přesnosti	Rovnoběnost V-bloků	Pro kulatinu o průměru	Hmotnost páru	Objednací číslo
	[mm]		[µm]	[mm]	[kg]
Prizmatické podložky - V bloky	63x63x63	0	6	10 až 50	1,6	402.159	Objednat/poptat
Prizmatické podložky - V bloky	100x100x100	0	8	15 až 75	5,6	402.160	Objednat/poptat
Prizmatické podložky - V bloky	100x160x160	0	8	25 až 125	16,8	402.161	Objednat/poptat
Prizmatické podložky - V bloky	160x250x250	0	5	60 až 200	58	402.162	Objednat/poptat
Prizmatické podložky - V bloky	63x63x63	1	12	10 až 50	1,6	402.155	Objednat/poptat
Prizmatické podložky - V bloky	100x100x100	1	16	15 až 75	5,6	402.156	Objednat/poptat
Prizmatické podložky - V bloky	100x160x160	1	16	25 až 125	16,8	402.157	Objednat/poptat
Prizmatické podložky - V bloky	160x250x250	1	20	60 až 200	58	402.158	Objednat/poptat

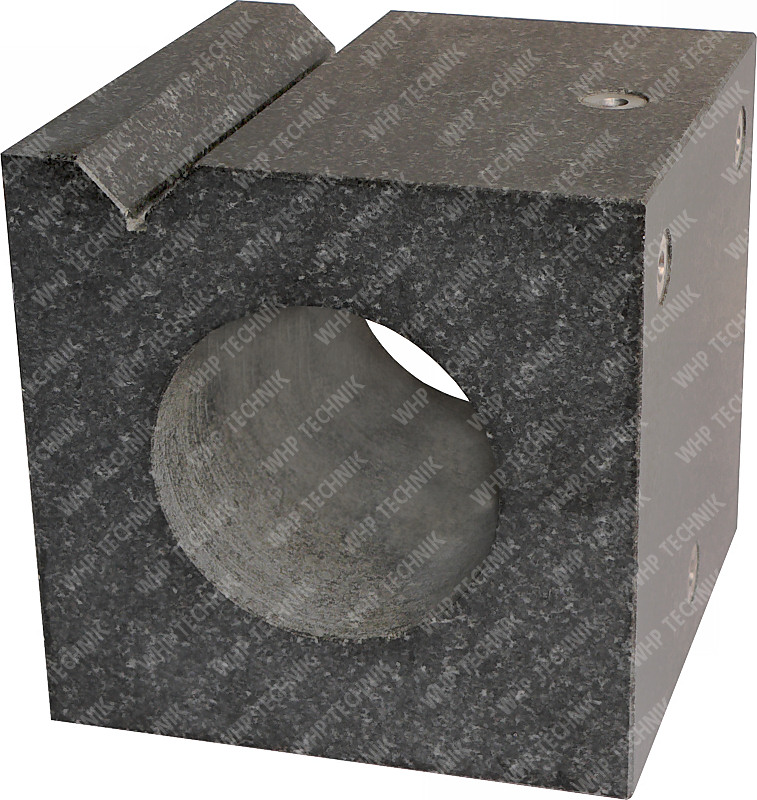

Granitová kostka s V-drážkou

SCHUT

Kostka má 1× V-drážku 90 °.
Stěny kostky jsou osazeny dírami se závity 8× M8.
Přesnost :
rovinnost ploch dle DIN 876/0,
kolmost ploch dle DIN 875/1.

	Rozměry	Rovinnost stěn	Pravoúhlost stěn	Hmotnost	Objednací číslo
	[mm]	[µm]	[µm]	[kg]
Granitová kostka s V-drážkou	160x160x160	4	9	9	402.170	Objednat/poptat
Granitová kostka s V-drážkou	200x200x200	5	10	17	402.171	Objednat/poptat
Granitová kostka s V-drážkou	250x250x250	5	8	34	402.172	Objednat/poptat
