TESA RUGOSURF TESA RUGOSURF 90G

TESA RUGOSURF 90G

Drsnoměr TESA RUGOSURF 90G je všestranný drsnoměr, který je díky své vysoké variabilitě vhodný i pro měrová střediska.

Měřicí parametry:
podle ISO 4287:1997/JIS B0601:2001
Ra – Rq – Rt – Rz – Rp – Rv – Rc – RSm – Rδc
Pa – Pq – Pt – Pv – Pc – PSm – Pδc
Wa – Wq – Wt – Wz – Wp – Wv – Wc – WSm – Wδc
Rk – Rpk – Rvk – Mr1 – Mr2

podle PrEN 10049
PPc – Rpc – WPc

podle DIN 4776
Rmax

podle DB N31007
R3z – R3zm

podle ISO 12085 (CNOMO)
Pt – R – AR – Rx – Wte – Aw – Wx – Rke – Rpke – Rvke

Měřicí rozsah v ose X - 50 mm, v ose Z - 1000 µm.
Rozlišení 0,001 µm.
Cut off: 0,08 – 0,25 – 0,8 – 2,5 – 8 mm.
Rychlost posuvu sondy: 0,5 mm/s až 1 mm/s.
Induktivní sonda s diamantovým hrotem, radius 5 µm, úhel 90°.
Měřicí síla: 0,75 mN.
Dotykový TFT displej 3,5“, rozlišení 320 x 240 px, 265 barev.

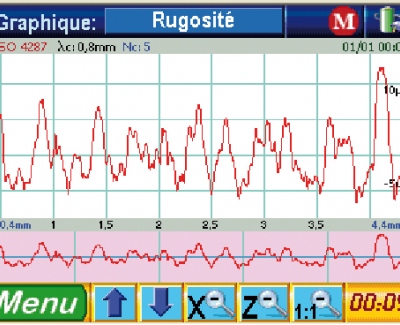

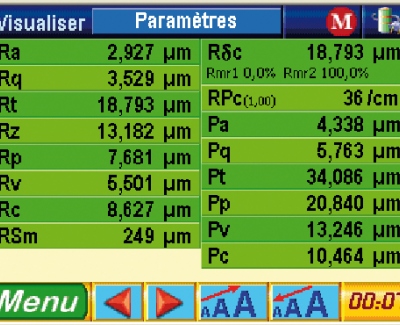

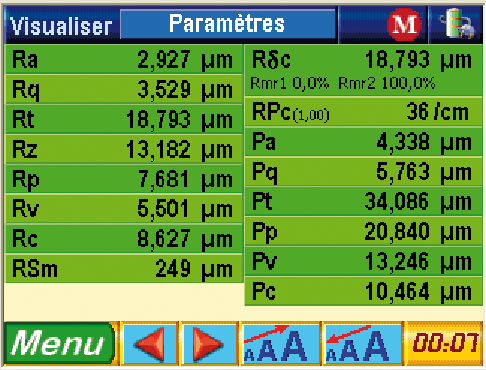

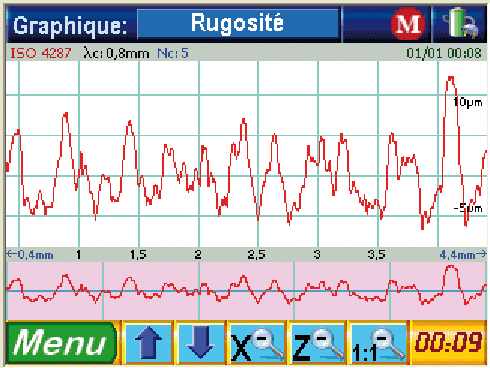

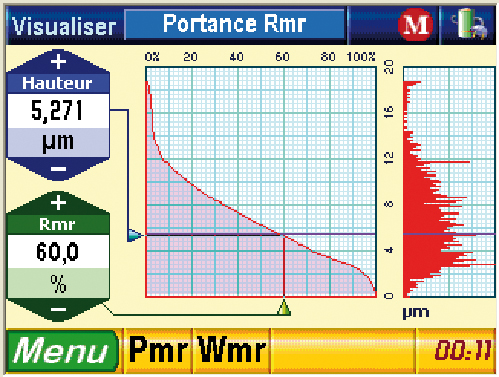

Přímé zobrazení naměřených hodnot a vypočítaných profilů.
Klávesnice: 3 tlačítka s ochranou proti prachu a kapalinám.
Datový výstup RS232 pro přenos dat do PC.
Napájení: zabudovaná baterie 12 V.
Rozměry: 270 x 140 x 90 mm.
Hmotnost 3 kg.

Standardní příslušenství

• měřicí přístroj TESA RUGOSURF 90G
• etalon drsnosti, Ra=2,97 µm / 117 in

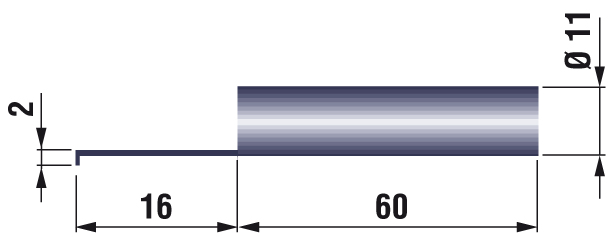

• standardní sondu SB60/10
• držák sondy
• vodicí sloupek 90 mm
• nabíjecí vestavnou baterii 12 V
• nabíječka 240 V

Popis Obj. číslo
Drsnoměr Rugosurf 90G 06930012 Objednat/poptat
Drsnoměr Rugosurf 90G + set pro měření profilu povrchu 06960100 Objednat/poptat
Tiskárna Matrix printer 06960033 Objednat/poptat
Sonda SB60/10 06960049 Objednat/poptat
Sonda SB20 P 06960050 Objednat/poptat
Sonda SB30 P 06960051 Objednat/poptat
Sonda SB40 P 06960052 Objednat/poptat
Sonda SB50 P 06.960053 Objednat/poptat
Sonda SB120 P 06960054 Objednat/poptat
Sonda SB120 S 06960058 Objednat/poptat
Měřicí software pro počítač 06960048 Objednat/poptat
Volitelné příslušenství

• Matrix printer - externí tiskárna

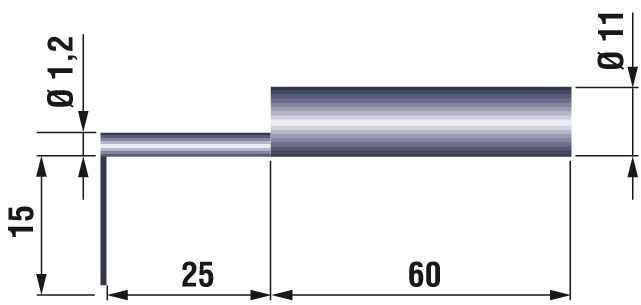

• Sonda SB10 – standardní sonda pro průměry nad 10 mm (externí) nebo nad 6 mm (interní)

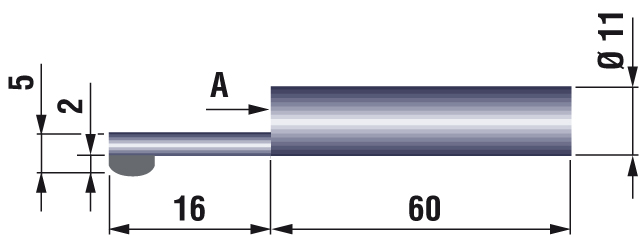

• Sonda SB20P – speciální sonda na drážky s max. hloubkou 5 mm
• Sonda SB30P – sonda pro pro malé díry od průměru 4 mm
• Sonda SB40P - sonda prizmatickým krytem, pro měření drátů nad 1 mm
• Sonda SB50P
• Sonda SB120P – sonda pro drážky s max. hloubkou 20 mm
• Sonda SB120S – sonda bez krytu pro drážky s max. hloubkou 15 mm

Externí tiskárna pro drsnoměr  Rugosurf
06.960033 externí tiskárna
