Úhelníky Ocelové úhelníky

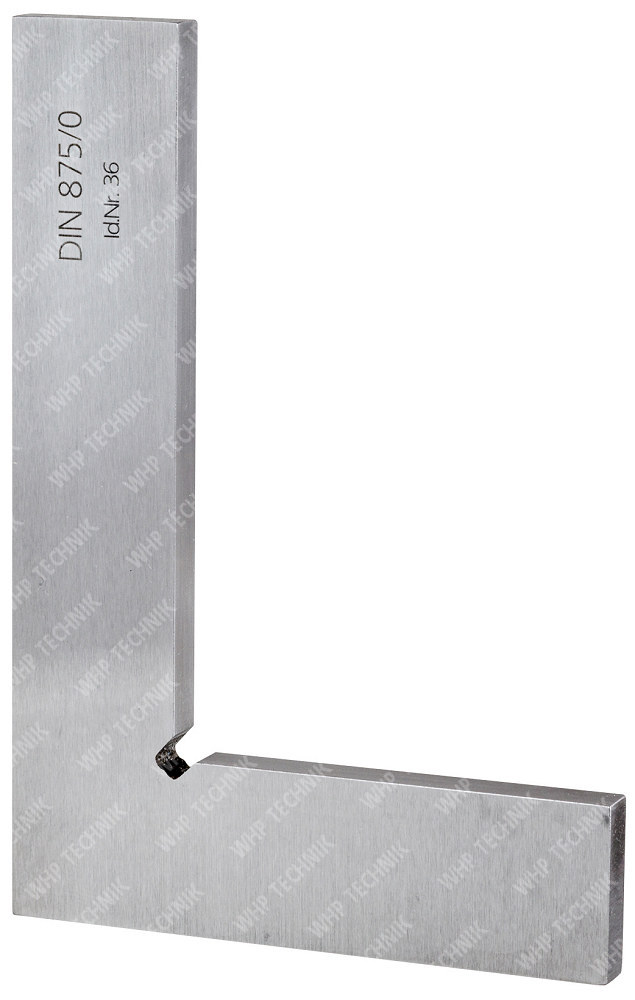

Plochý ocelový úhelník 90 °
SCHUT
Přesnost podle DIN.
Možnost dodání i úhelníků z nerezové oceli.
Rozměry | Průřez | Objednací číslo | ||
[mm] | [mm] | |||
třída III | ||||
Úhelník plochý ocelový | 100×70 | 20×5 | 670.061 | |
Úhelník plochý ocelový | 300×175 | 35×7 | 670.065 | |
Úhelník plochý ocelový | 400×200 | 35×7 | 670.066 | |
Úhelník plochý ocelový | 500×250 | 40×8 | 670.067 | |
DIN 875/2 | ||||
Úhelník plochý ocelový | 75×50 | 15×5 | 670.041 | |
Úhelník plochý ocelový | 100×70 | 20×5 | 670.042 | |
Úhelník plochý ocelový | 150×100 | 25×5 | 670.043 | |
Úhelník plochý ocelový | 200×130 | 30×6 | 670.044 | |
Úhelník plochý ocelový | 250×165 | 35×7 | 670.045 | |
Úhelník plochý ocelový | 300×175 | 35×7 | 670.046 | |
Úhelník plochý ocelový | 400×200 | 35×7 | 670.047 | |
Úhelník plochý ocelový | 500×250 | 40×8 | 670.048 | |
Úhelník plochý ocelový | 600×300 | 40×8 | 670.049 | |
Úhelník plochý ocelový | 1000×500 | 50×10 | 670.051 | |
DIN 875/1 | ||||
Úhelník plochý ocelový | 75×50 | 15×5 | 670.022 | |
Úhelník plochý ocelový | 100×70 | 20×5 | 670.023 | |
Úhelník plochý ocelový | 150×100 | 25×5 | 670.024 | |
Úhelník plochý ocelový | 200×130 | 30×6 | 670.025 | |
Úhelník plochý ocelový | 250×165 | 35×7 | 670.026 | |
Úhelník plochý ocelový | 300×200 | 40×8 | 670.027 | |
Úhelník plochý ocelový | 400×265 | 45×10 | 670.028 | |
Úhelník plochý ocelový | 500×330 | 50×10 | 670.029 | |
Úhelník plochý ocelový | 600×400 | 50×10 | 670.030 | |
DIN 875/0 | ||||
Úhelník plochý ocelový | 75×50 | 15×5 | 670.002 | |
Úhelník plochý ocelový | 100×70 | 20×5 | 670.003 | |
Úhelník plochý ocelový | 150×100 | 25×5 | 670.004 | |
Úhelník plochý ocelový | 200×130 | 30×6 | 670.005 | |
Úhelník plochý ocelový | 250×165 | 35×7 | 670.006 | |
Úhelník plochý ocelový | 300×200 | 40×8 | 670.007 | |
Úhelník plochý ocelový | 400×265 | 45×10 | 670.008 | |
Úhelník plochý ocelový | 500×330 | 50×10 | 670.009 |

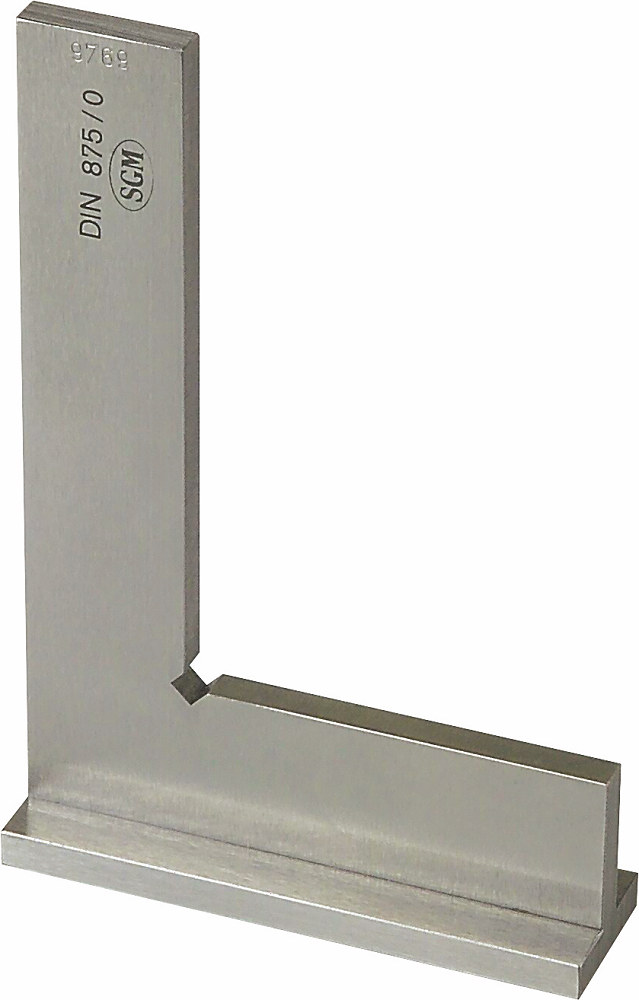

Příložný ocelový úhelník 90 °
SCHUT
Přesnost podle DIN.
Možnost dodání i úhelníků z nerezové oceli.
Rozměry | Průřez | Objednací číslo | ||
[mm] | [mm] | |||
třída III | ||||
Úhelník příložný ocelový | 250×165 | 35×7 | 670.264 | |
Úhelník příložný ocelový | 300×175 | 35×7 | 670.265 | |
Úhelník příložný ocelový | 500×250 | 40×8 | 670.267 | |
Úhelník příložný ocelový | 600×300 | 40×8 | 670.268 | |
Úhelník příložný ocelový | 1000×500 | 50×10 | 670.270 | |
DIN 875/2 | ||||
Úhelník příložný ocelový | 75×50 | 15×5 | 670.241 | |
Úhelník příložný ocelový | 100×70 | 20×5 | 670.242 | |
Úhelník příložný ocelový | 150×100 | 25×5 | 670.243 | |
Úhelník příložný ocelový | 200×130 | 30×6 | 670.244 | |
Úhelník příložný ocelový | 250×165 | 35×7 | 670.245 | |
Úhelník příložný ocelový | 300×175 | 35×7 | 670.246 | |
Úhelník příložný ocelový | 400×200 | 35×7 | 670.247 | |
Úhelník příložný ocelový | 500×250 | 40×8 | 670.248 | |
Úhelník příložný ocelový | 600×300 | 40×8 | 670.249 | |
Úhelník příložný ocelový | 750×375 | 45×10 | 670.250 | |
Úhelník příložný ocelový | 1000×500 | 50×10 | 670.251 | |
DIN 875/1 | ||||
Úhelník příložný ocelový | 75×50 | 15×5 | 670.222 | |
Úhelník příložný ocelový | 100×70 | 20×5 | 670.223 | |
Úhelník příložný ocelový | 150×100 | 25×5 | 670.224 | |
Úhelník příložný ocelový | 200×130 | 30×6 | 670.225 | |
Úhelník příložný ocelový | 250×165 | 35×7 | 670.226 | |
Úhelník příložný ocelový | 300×200 | 40×8 | 670.227 | |
Úhelník příložný ocelový | 400×265 | 45×10 | 670.228 | |
Úhelník příložný ocelový | 500×330 | 50×10 | 670.229 | |
Úhelník příložný ocelový | 600×400 | 50×10 | 670.230 | |
DIN 875/0 | ||||
Úhelník příložný ocelový | 75×50 | 15×5 | 670.202 | |
Úhelník příložný ocelový | 100×70 | 20×5 | 670.203 | |
Úhelník příložný ocelový | 150×100 | 25×5 | 670.204 | |
Úhelník příložný ocelový | 200×130 | 30×6 | 670.205 | |
Úhelník příložný ocelový | 250×165 | 35×7 | 670.206 | |
Úhelník příložný ocelový | 300×200 | 40×8 | 670.207 | |
Úhelník příložný ocelový | 400×265 | 45×10 | 670.208 | |
Úhelník příložný ocelový | 500×330 | 50×10 | 670.209 |

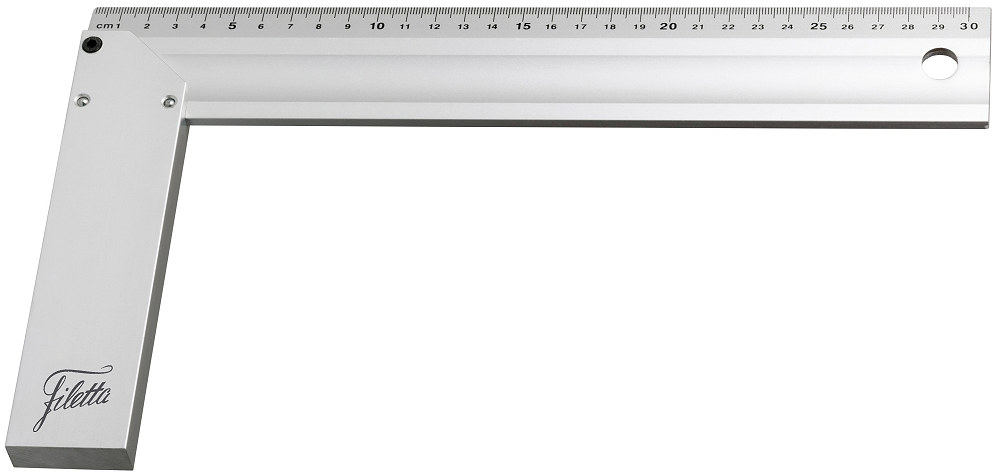

Hliníkový úhelník se stupnicí
SCHUT
Úhelník je z eloxovaného hliníku.
Měřicí rozsah stupnice: 0 ÷ 300 mm.
Dělení stupnice: 1 mm.
Včetně základny pro měření: 90 ° nebo 45 °.
Průřez základny: 40×14 mm.
Průřez pravítka: 50×5 mm.
Rozměry | Objednací číslo | ||
[mm] | |||
Úhelník hliníkový | 300×165 | 906.873 |
Plochý ocelový úhelník nepravoúhlý
SCHUT
Přesnost podle DIN 875/2.
Rozměry | Průřez | Objednací číslo | ||
[mm] | [mm] | |||
ostrý úhel 45 ° | ||||
Úhelník plochý ocelový | 100×70 | 20×5 | 907.359 | |
Úhelník plochý ocelový | 120×80 | 20×5 | 907.360 | |
Úhelník plochý ocelový | 150×100 | 20×5 | 907.361 | |
Úhelník plochý ocelový | 200×130 | 25×5 | 907.362 | |
ostrý úhel 60 ° | ||||
Úhelník plochý ocelový | 100×70 | 20×5 | 907.383 | |
Úhelník plochý ocelový | 120×80 | 20×5 | 907.384 | |
Úhelník plochý ocelový | 150×100 | 20×5 | 907.385 | |
Úhelník plochý ocelový | 200×130 | 25×5 | 907.386 | |
tupý úhel 120 ° | ||||
Úhelník plochý ocelový | 50×50 | 15×5 | 907.407 | |
Úhelník plochý ocelový | 75×75 | 18×5 | 907.408 | |
Úhelník plochý ocelový | 100×100 | 20×5 | 907.409 | |
Úhelník plochý ocelový | 150×150 | 25×5 | 907.410 | |
Úhelník plochý ocelový | 200×200 | 30×6 | 907.411 | |
tupý úhel 135 ° | ||||
Úhelník plochý ocelový | 50×50 | 15×5 | 907.417 | |
Úhelník plochý ocelový | 75×75 | 18×5 | 907.418 | |
Úhelník plochý ocelový | 100×100 | 20×5 | 907.419 | |
Úhelník plochý ocelový | 150×150 | 25×5 | 907.420 | |
Úhelník plochý ocelový | 200×200 | 30×6 | 907.421 |
Příložný ocelový úhelník nepravoúhlý
SCHUT
Přesnost podle DIN 875/2.
Rozměry | Průřez | Objednací číslo | ||
[mm] | [mm] | |||
ostrý úhel 45 ° | ||||
Úhelník příložný ocelový | 100×70 | 20×5 | 907.365 | |
Úhelník příložný ocelový | 120×80 | 20×5 | 907.366 | |
Úhelník příložný ocelový | 150×100 | 20×5 | 907.367 | |
Úhelník příložný ocelový | 200×130 | 25×5 | 907.368 | |
ostrý úhel 60 ° | ||||
Úhelník příložný ocelový | 100×70 | 20×5 | 907.389 | |
Úhelník příložný ocelový | 120×80 | 20×5 | 907.390 | |
Úhelník příložný ocelový | 150×100 | 20×5 | 907.391 | |
Úhelník příložný ocelový | 200×130 | 25×5 | 907.392 | |
tupý úhel 135 ° | ||||
Úhelník příložný ocelový | 100×70 | 20×5 | 907.427 | |
Úhelník příložný ocelový | 120×80 | 20×5 | 907.428 | |
Úhelník příložný ocelový | 150×100 | 20×5 | 907.429 | |
Úhelník příložný ocelový | 200×130 | 25×5 | 907.430 |
Nožový úhelník
SCHUT
Přesnost podle DIN 875/00.
Kalená ocel.
Broušené a lapované měřicí plochy.
Možnost dodání i úhelníků z nerezové oceli.
Rozměry | Objednací číslo | ||
[mm] | |||
Úhelník nožový ocelový | 50×40 | 670.403 | |
Úhelník nožový ocelový | 75×50 | 670.404 | |
Úhelník nožový ocelový | 100×70 | 670.405 | |
Úhelník nožový ocelový | 150×100 | 670.406 | |
Úhelník nožový ocelový | 200×130 | 670.407 |

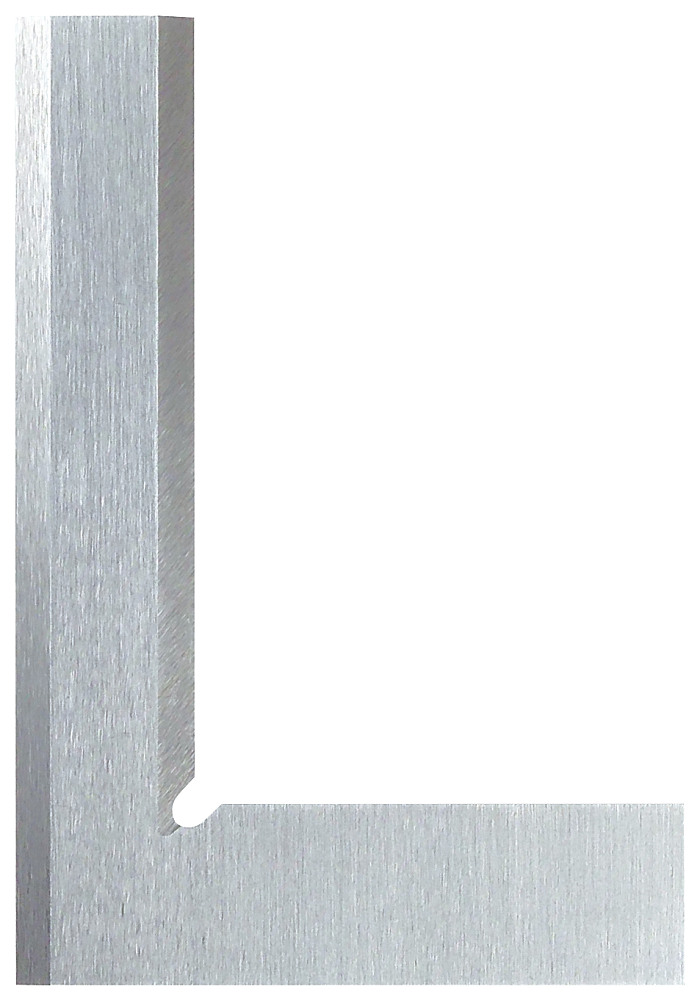

Nožový nerezový úhelník
SCHUT
Přesnost podle DIN 875/00.
Kalená nerezová ocel.
Broušené a lapované měřicí plochy.
Rozměry | Průřez | Objednací číslo | ||
[mm] | [mm] | |||
Úhelník nožový nerezový | 50×40 | 12×4 | 907.250 | |
Úhelník nožový nerezový | 75×50 | 16×4 | 907.251 | |
Úhelník nožový nerezový | 100×70 | 20×5 | 907.252 | |
Úhelník nožový nerezový | 150×100 | 25×6 | 907.253 | |
Úhelník nožový nerezový | 200×130 | 30×7 | 907.254 |
Středící úhelník
SCHUT
Slouží k vyhledávání a označování středů na kruhových dílech.
Matně chromované nerezová ocel.
Rozměry | Max. průměr | Objednací číslo | ||
[mm] | [mm] | |||
Úhelník středicí | 100×70 | 90 | 907.893 | |
Úhelník středicí | 150×130 | 190 | 907.894 | |
Úhelník středicí | 200×150 | 220 | 907.895 | |
Úhelník středicí | 250×160 | 230 | 907.896 | |
Úhelník středicí | 300×180 | 280 | 907.897 | |
Úhelník středicí | 400×250 | 380 | 909.972 | |
Úhelník středicí | 500×330 | 530 | 909.973 |
