TESA RUGOSURF TESA RUGOSURF 10G

TESA RUGOSURF 10G

TESA RUGOSURF 10G je drsnoměr s grafickým displejem a širší nabídkou měřicích parametrů.

Měřicí parametry:
podle ISO 4287:1997/JIS B0601:2001
Ra – Rq – Rt – Rz – Rp – Rv – Rc – RSm – Rδc
Pa – Pq – Pt – Pv – Pc – PSm – Pδc

podle PrEN 10049
PPc – Rpc – WPc

podle ISO 13565
Rk – Rpk – Rvk – Mr1 – Mr2

podle DIN 4776
Rmax

Podle DB N31007
R3z – R3m

podle ISO 12085 (CNOMO)
Pt – R – AR – Rx

Snímací rozsah v ose X - 16 mm, v ose Z - 300 µm.
Měřicí rozsah: Ra 0 – 75 µm, Rt 0 ,05 – 300 µm
Rozlišení: 0,001 µm.

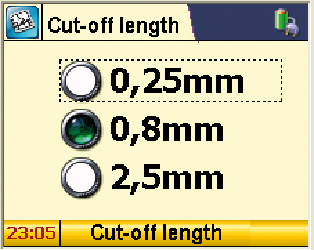

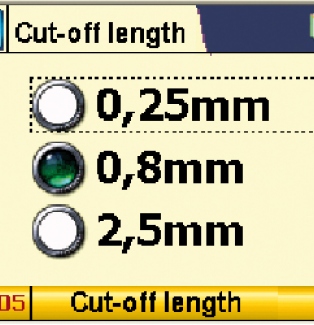

Cut-off (základní délky): Λc:0,25 – 0,8 – 2,5 mm.
Filtr: Gaussian dle ISO 11562.
Jednotky: milimetry/palce
Induktivní sonda
Diamantovým hrot s radiusem 5 µm a vrcholovým úhlem 90°.
Měřicí síla: 0,75 mN.

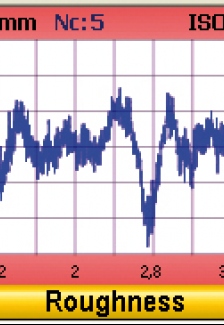

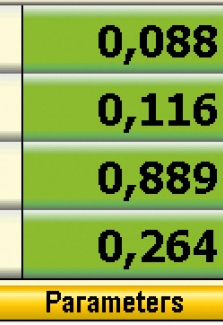

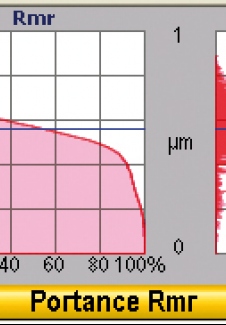

2" TFT barevný displej, zobrazení grafů.
Klávesnice: 4 tlačítka s ochranou proti prachu a kapalinám.
Paměť na 999 naměřených hodnot.
Možnost nastavení tolerančních polí.
Výstupy: RS232C – propojení s PC nebo externí tiskárnou.
Napájení: akumulátor 7,2 V – 300 mAh
Síťový adaptér: 6 VA max, 220 V.
Rozměry: 120 x 55 x 80 mm
Hmotnost: 590 g

Standardní příslušenství

• měřicí přístroj TESA RUGOSURF  10G
• etalon drsnosti, Ra=2,97 µm / 117 in
• standardní sondu SB10
• nabíjecí vestavnou baterii 7,2 V
• nabíječka 240 V
• přípravek pro uchycení na stojánek

Popis Obj. číslo
Drsnoměr Rugosurf 10G 06930011 Objednat/poptat
Tiskárna Matrix printer 06960033 Objednat/poptat
Sonda SB10 06960036 Objednat/poptat
Sonda SB20 06960037 Objednat/poptat
Sonda SB30 06960038 Objednat/poptat
Sonda SB40 06960039 Objednat/poptat
Sonda SB50 06960040 Objednat/poptat
Sonda SBP110 06960057 Objednat/poptat
Prodloužení 100 mm 06960056 Objednat/poptat
Měřicí software pro počítač 06960034 Objednat/poptat
Volitelné příslušenství

• Matrix printer – externí tiskárna

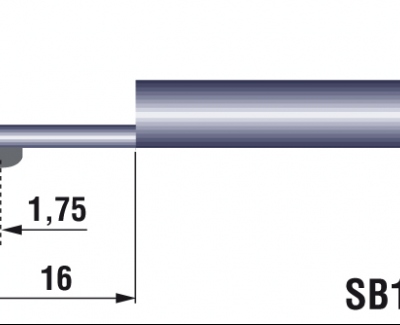

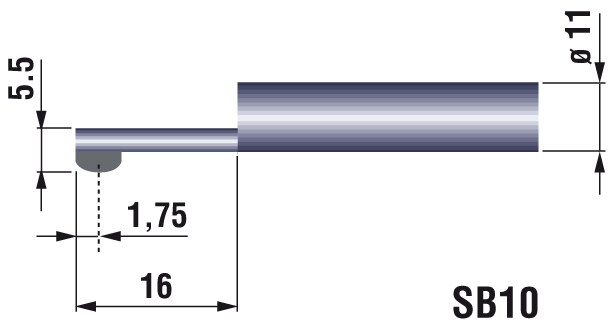

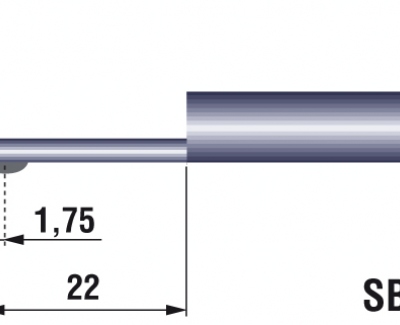

• Sonda SB10 – standardní sonda pro průměry nad 10 mm (externí) nebo nad 6 mm (interní)

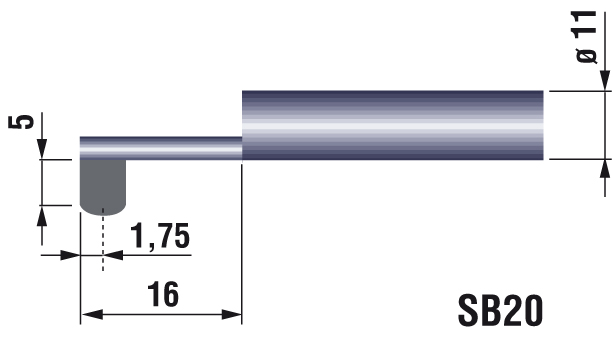

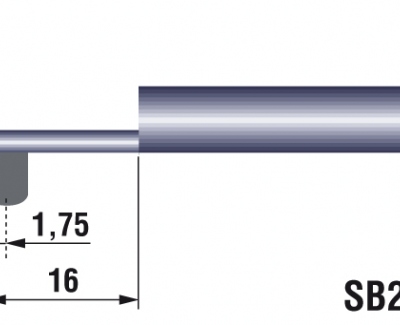

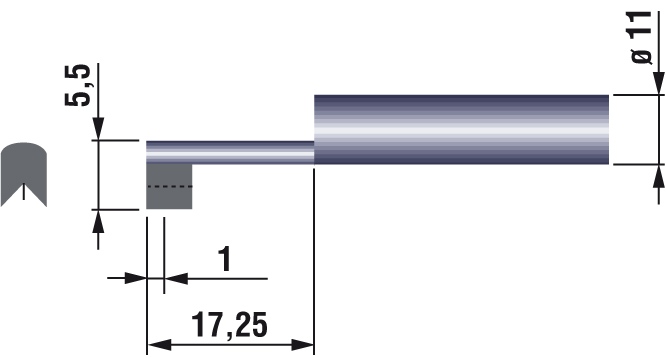

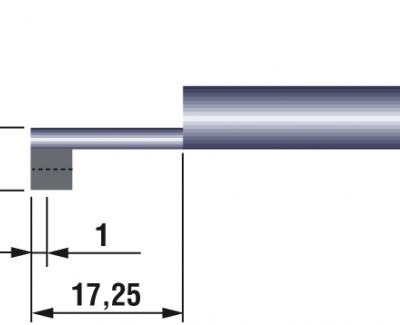

• Sonda SB20 – speciální sonda na drážky s max. hloubkou 5 mm

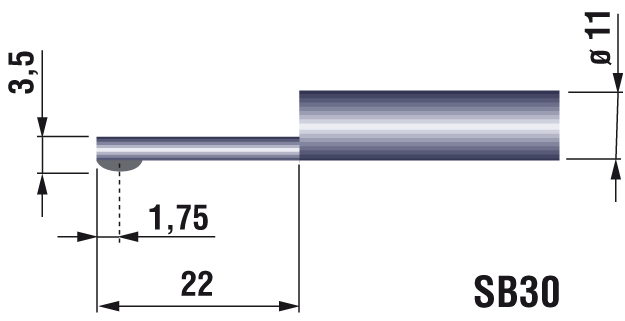

• Sonda SB30 – sonda pro pro malé díry od průměru 4 mm
• Sonda SB40 – sonda prizmatickým krytem, pro měření drátů nad 1 mm

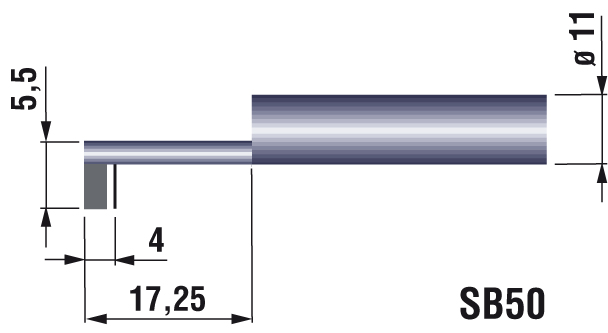

• Sonda SB50
• Sonda SP110

Externí tiskárna pro drsnoměr  Rugosurf
06.960033 externí tiskárna
