Měřicí stojánek s granitovou základnou

SCHUT

Průměr sloupku 35 mm.
Stoupání šroubu 2 mm.
Průměr ramene 20 mm.
Upínací otvor s průměrem 8 mm.
Granitová základna 260x150x50 mm.
Měřicí plocha 250x150 mm.
Rovinnost základny podle DIN 876/00.

Pomocí závitového sloupku lze jednoduše a přesně nastavovat měřicí výšku stojanu.

Měřicí stojánek s granitovou základnou Schut 907.789


Max. měřený
zdvih
Rozlišení
stupnice
Třída
přesnosti
Objednací
číslo


[mm]
[mm]

Měřicí stojánek
160
0,02
00
907.789

Měřicí stojánek s granitovou základnou

SCHUT

Upínací otvor s průměrem 8 mm.
Jemné ladění: 5 mm (909.680).

Celková výška:
  • 240 mm (999.680/681),
  • 355 mm (999.682/683),
  • 370 mm (999.684/685).
Rozměr příčného ramene:
  • Ø 20×150 mm (999.681),
  • Ø 20×210 mm (999.682/683/684/685).
Rozměr sloupku:
  • Ø 30×200 mm (999.680/681),
  • Ø 30x300 mm (999.682/684),
  • Ø 30×300 mm (999.683/685 – šroubovicový sloupek s pojistkou).
Rovinnost základny ≤ 5 µm (999.684/685 jsou dodávány včetně výstupního protokolu).
Rovinnost základny ≤ 10 µm (999.680/681/682/683).

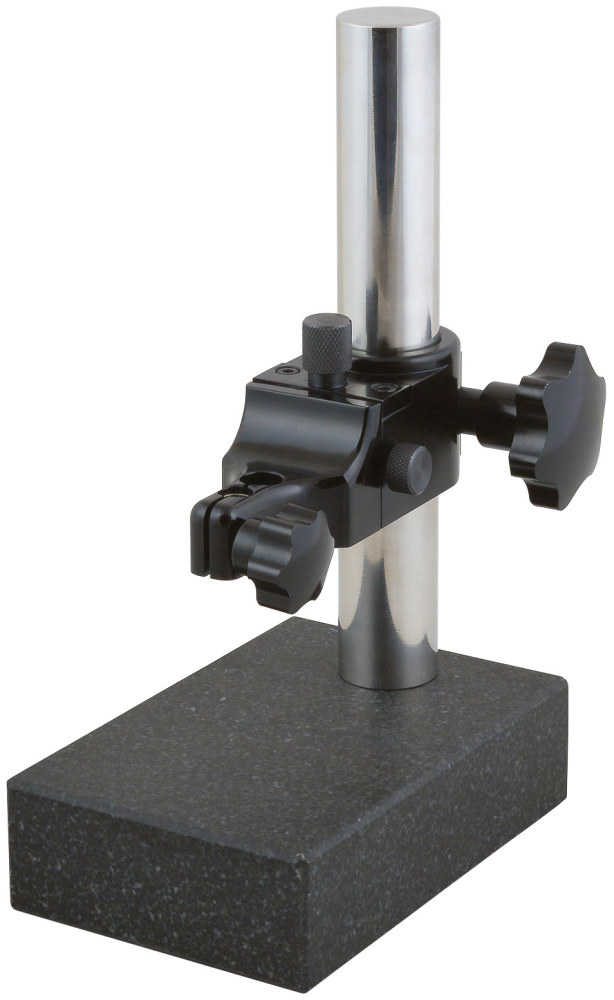

Měřicí stojánek s granitovou základnou Schut 999.680


Max. měřený zdvih
Rozměry
základny
Efektivní
délka ramene
Objednací
číslo


[mm]
[mm]
[mm]

Stojánek s granitovou základnou
140
150×100×40
68
999.680
Stojánek s granitovou základnou
160
150×100×40
105
999.681
Stojánek s granitovou základnou
260
250×200×55
165
999.682
Stojánek s granitovou základnou
260
250×200×55
165
999.683
Stojánek s granitovou základnou
260
400×400×70
165
999.684
Stojánek s granitovou základnou
260
400×400×70
165
999.685
Volitelné příslušenství

Upínací rameno ø28 mm

999.679

Měřicí stojánek s granitovou základnou

SCHUT

Celková výška 320 mm.
Maximální měřicí výška 180 mm.
Chromovaný a broušený sloupek s průměrem 35 mm.
Upínací otvor s průměrem 8 mm.
Měřicí plocha 200x150 mm.
Rovinnost základny podle DIN 876/00.

Velmi přesné měřicí stojany.

Měřicí stojánek s granitovou základnou Schut 857.128


Provedení
ramene
Efektivní délka
ramene
Nosný
sloupek
Rozměry
základny
Objednací
číslo


[mm]

[mm]

Stojánek s granitovou základnou
fixní
104
hladký
260×150
857.125
Stojánek s granitovou základnou
variabilní
175
hladký
260×150
857.126
Stojánek s granitovou základnou
fixní
104
se závitem
260×150
857.127
Stojánek s granitovou základnou
variabilní
175
se závitem
260×150
857.128

Měřicí stojánek s granitovou základnou

SCHUT

Základní modely bez jemného nastavování.
Rovinnost základny podle DIN 876/0.

Přesné měřicí stojany v robustním provedení.

Měřicí stojánek s granitovou základnou Schut 402.165 Měřicí stojánek s granitovou základnou Schut 996.189


Upínací
průměr
Efektivní délka
ramene
Nosný
sloupek
Rozměry
základny
Objednací
číslo


[mm]
[mm]

[mm]

Stojánek s granitovou základnou
8
62
hladký
150×100×40
402.165
Stojánek s granitovou základnou
8
100
hladký
250×200×55
402.168
Stojánek s granitovou základnou
20
167
hladký
400×400×70
996.190
Stojánek s granitovou základnou
20
167
se závitem
400×400×70
996.189
Stojánek s granitovou základnou
32
167
hladký
400×400×70
996.315
Redukční vložka
20/8
–
–
–
344.470

Měřicí stojánek s granitovou základnou

SCHUT

Granitová základna 150x100x40 mm.
Rovinnost lepší než 10 µm.
Upínací otvor s průměrem 8 mm.
Jemné nastavování.

Univerzální měřicí stojan, jehož rychlé a bezpečné nastavování polohy je prováděno jediným upínacím kolečkem.

Měřicí stojánek s granitovou základnou Schut 402.195


Rozměry
základny
Celková délka
ramen
Aretační
element
Objednací
číslo


[mm]
[mm]

Stojánek s granitovou základnou
150×100×40
335
mechanický
402.195
