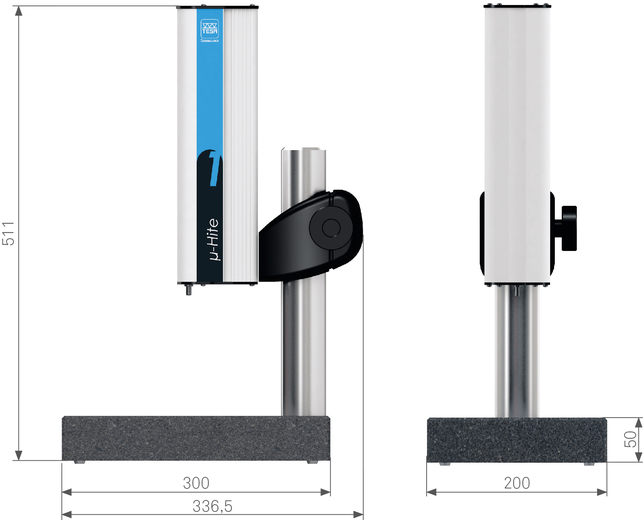

Vertikální digitální výškoměry TESA µ-HITE s motorizovaným posuvem

TESA µ-HITE s motorizovaným posuvem

Technické listy

Objednat/poptat TESA µ-HITE, s motorizovaným posuvem Objednat/poptat TESA µ-HITE, s motorizovaným posuvem

Výškoměr TESA µ-HITE s rozsahem 0-100 mm a s vysokou přesností do 1 µ je ideální pro měření sérií menších dílců. Díky "učícímu" režimu, rychlému motorizovanému pohybu a pokročilým funkcím (úhel, paralelismus, 2D...) je to výkonný polyfunkční měřící stroj.



  • Litinová konstrukce a granitová základna výškoměru nabízí vysokou stabilitu, odolnost a přesnost měření.
  • Výstup dat je možný třemi způsoby; zapsat data na USB disk, do PC (pdf, txt) nebo na tiskárnu.

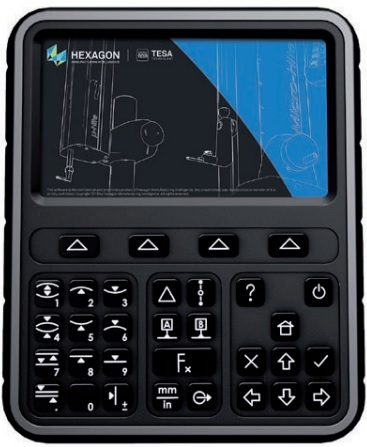

  • Hybridní ovládací panel s dotekovým grafickým displejem a podsvícená klávesnice.
  • Kontextová nápověda, která vysvětluje a vede ke správnému využití funkce.
  • Přehledné a jasné prostředí pro snížení možných chyb v důsledku nesprávného pochopení zobrazených výsledků.

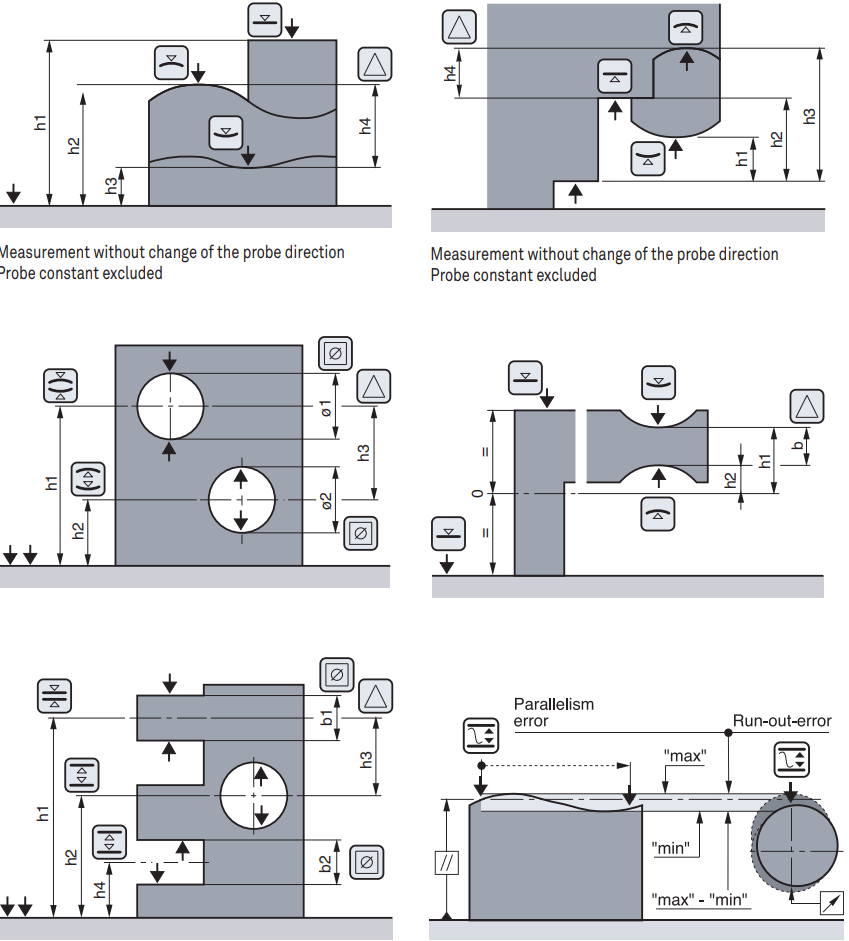

  • Pokročilé funkce jako 2D měření, úhel, paralelismus, rovnoběžnost a další.
  • Přístroj může být použit jako 1D sonda.

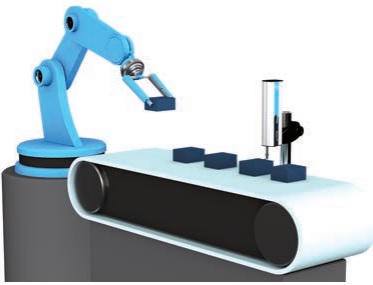

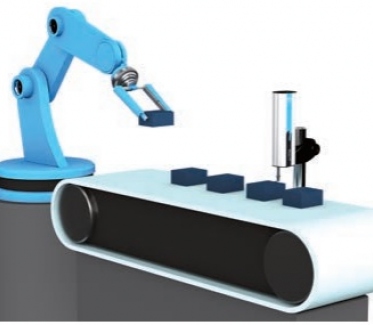

  • Možnost zapojení do výrobní linky a měření v reálném čase.
  • Dodáváno včetně kalibračního protokolu od výrobce, který je v ceně přístroje.



Technická specifikace
Ovládání
-
Motorizované
Měřící rozsah
mm
0 ÷ 100
Celkový pracovní rozsah
mm
0 ÷ 160
Max. povolená odchylka
µm
1
Opakovatelnost měření - axiální
µm
0,5
Opakovatelnost měření - ofset
µm
1
Přítlačná měřicí síla 1
N
-1.0 ±0.2
Přítlačná měřicí síla 2
N
-0.6 ±0.2
Přepínání
-
mm/inch
Rozlišení (nastavitelné)
mm
0,001/0,0001
Hmotnost
kg
16,2
Rychlost motorizovaného pohybu
mm/s
10, 20, 30, 40
Rychlost pohybu sondy
mm/s
5, 10
Úhlopříčka displeje
inch
6,73

Galerie

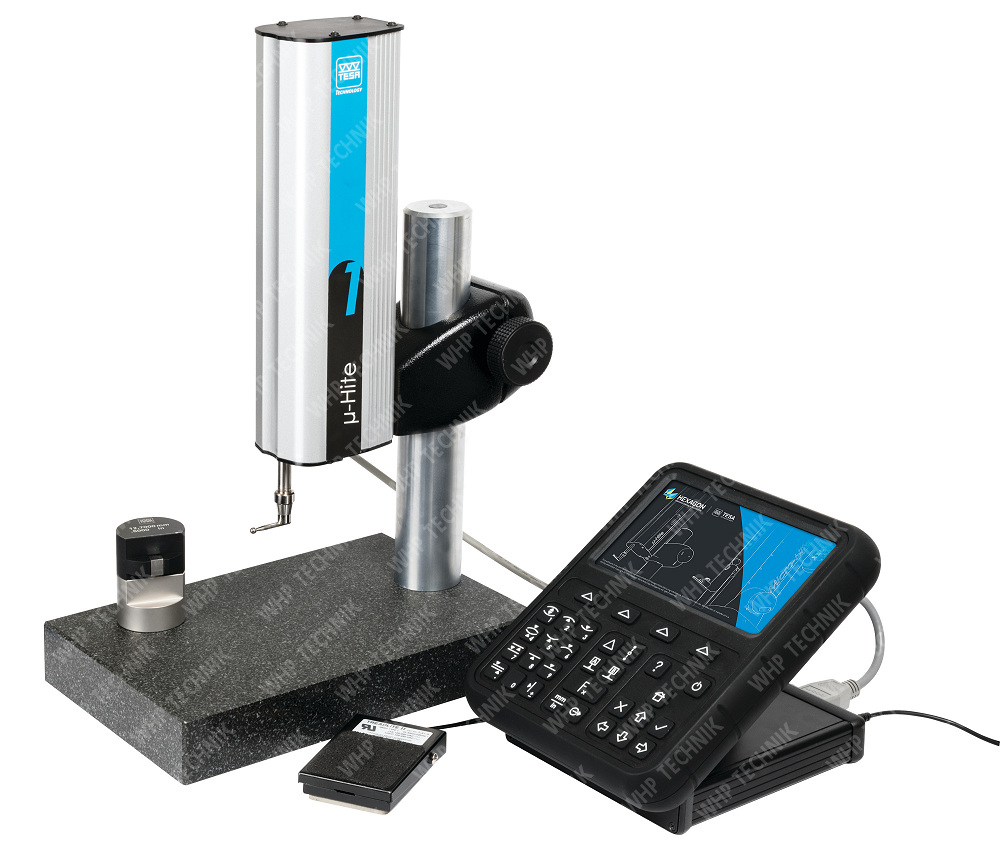

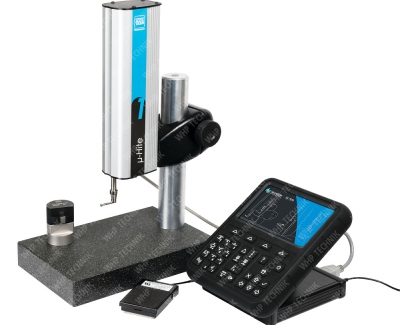

TESA µ-HITE a příslušenství


Objednací
číslo


Výškoměr - set

TESA µ-HITE, s motorizovaným posuvem
00730503
Volitelné příslušenství

Software pro získání dat
zdarma ke stažení
Startovací sada TLC-BLE pro bezdrátový přenos dat + 1,5 m kabel
04760183
TLC-USB kabel
04760181
TLC-DIGIMATIC kabel
04760182
Nožní spínač
04768001
Čistící prostředek pro údržbu granitové základny, 1 litr
00760249
Napájecí zdroj
00760251
USB tiskárna
00760235

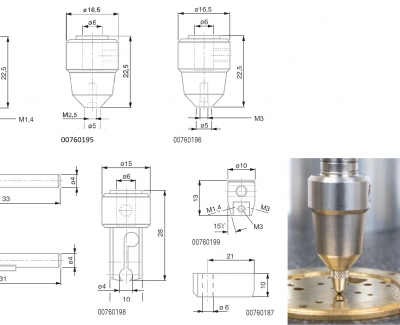

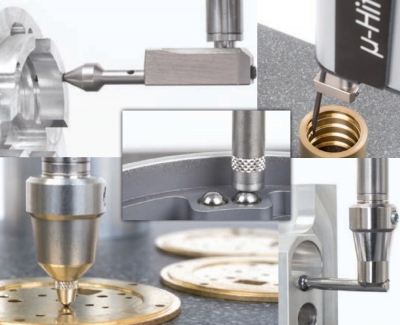

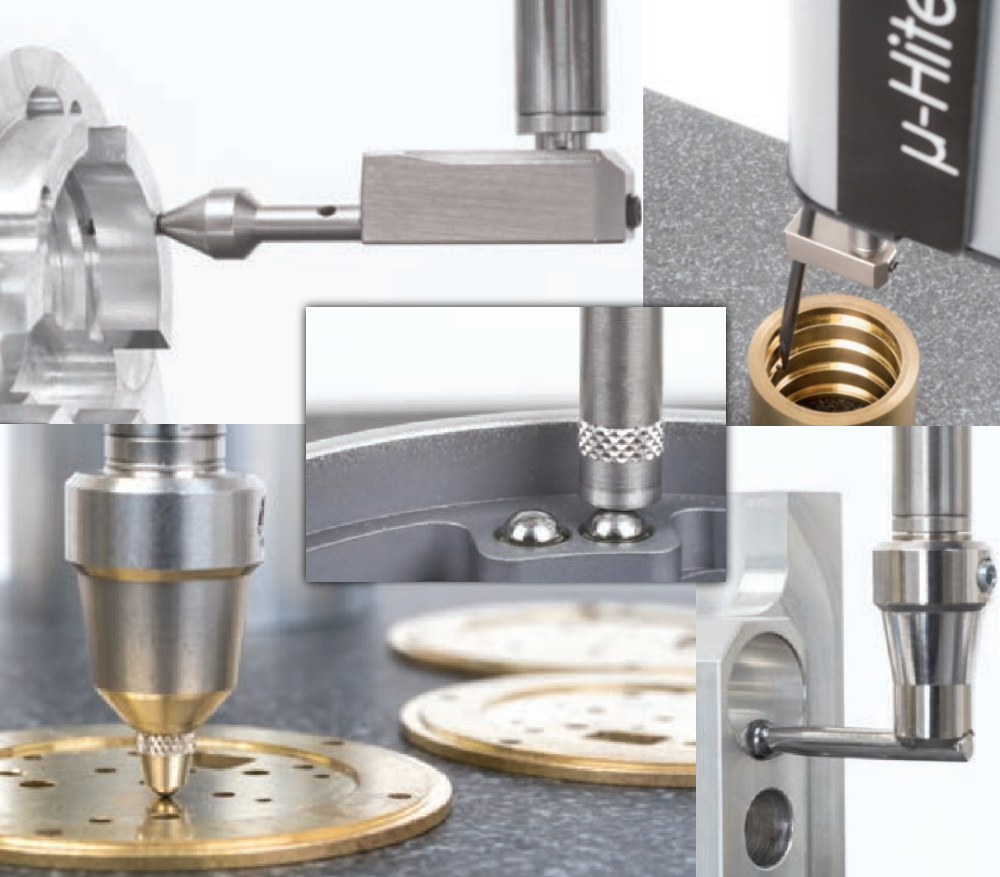

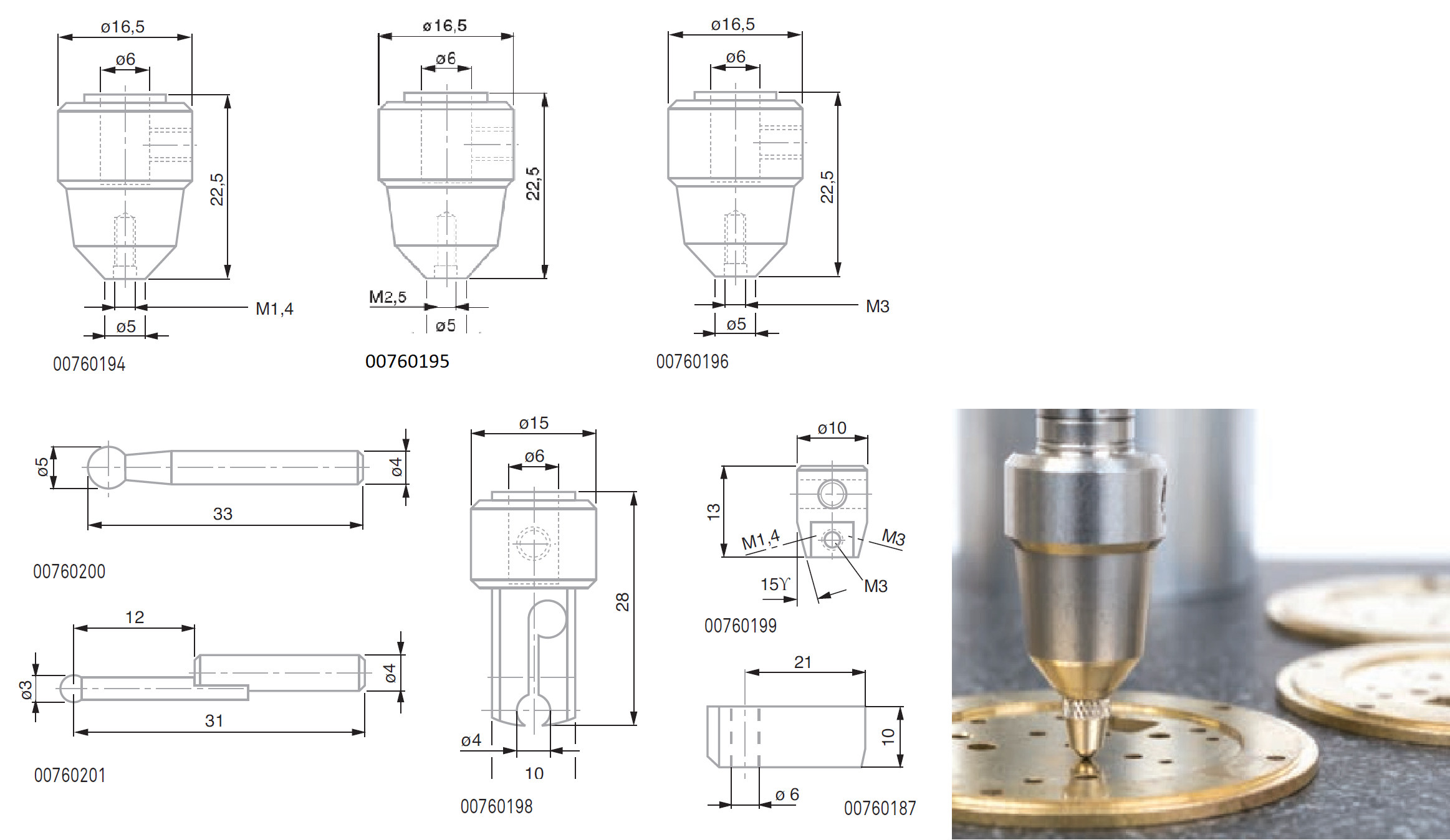

Příslušenství doteků pro Tesa µ-HITE


Objednací
číslo

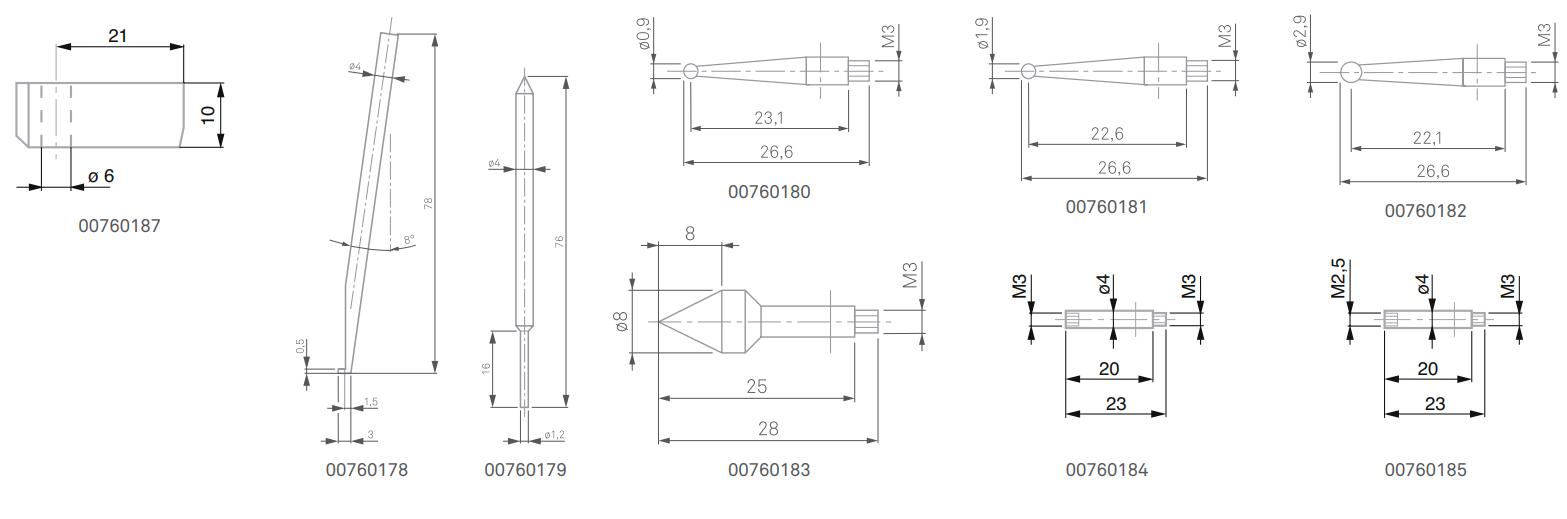

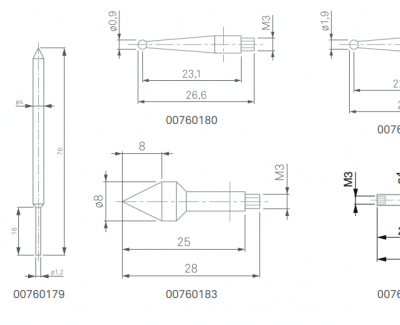

Sada doteků
pro TESA µ-HITE
Sada obsahuje devět doteků
00760186
Sada se skládá z:

Dotek
z kalené oceli, pod úhlem 8°
00760178
Dotek
válcový z tvrdokovu
00760179
Dotek
kulička z kalené oceli, ø0,9 mm
00760180
Dotek
kulička z kalené oceli, ø1,9 mm
00760181
Dotek
kulička z kalené oceli, ø2,9 mm
00760182
Dotek
kuželovitý z kalené oceli, ø8 mm, L=8 mm
00760183
Prodloužení
se závitem M3, pro doteky se závitem M3, L=20 mm
00760184
Prodloužení
se závitem M3, pro doteky se závitem M2,5, L=20 mm
00760185
Držák doteku
s otvory 0° and 8°
00760187
Držák doteku
axiální, pro doteky se závitem M1,4 mm
00760194
Držák doteku
axiální, pro doteky se závitem M2,5 mm
00760195
Držák doteku
axiální, pro doteky se závitem M3 mm
00760196
Držák doteku
radiální, s montážním otvorem ø4 mm
00760198
Držák doteku
2× M1,4 + 2× M3,
použít ve spojení s 00760198
00760199
Dotek
kulička z kalené oceli, ø2,9 mm,
používá se s držákem doteku 00760198
00760200
Dotek
kuželovitý z kalené oceli, ø8 mm, L=8 mm,
používá se s držákem doteku 00760198
00760201
Náhradní baterie
pro ovládací panel 00760204, 6 Vdc/1,2 Ah
00760202
