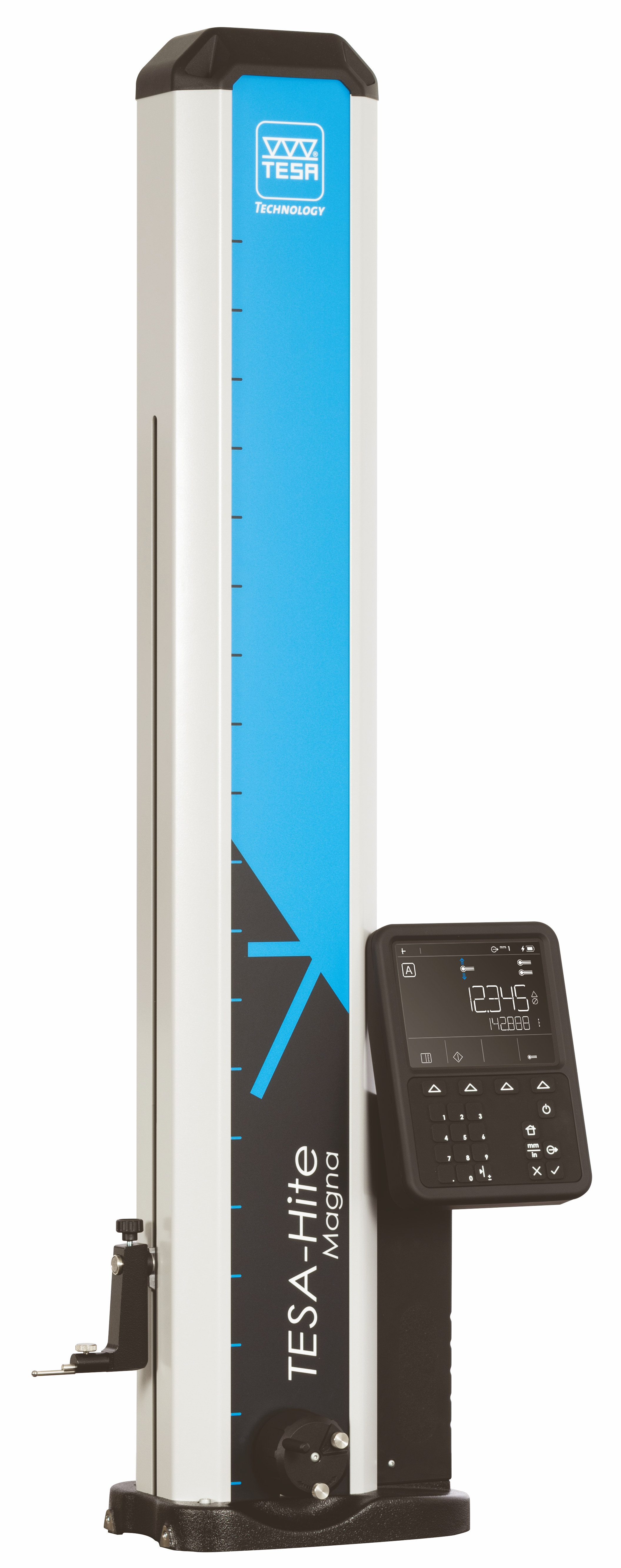

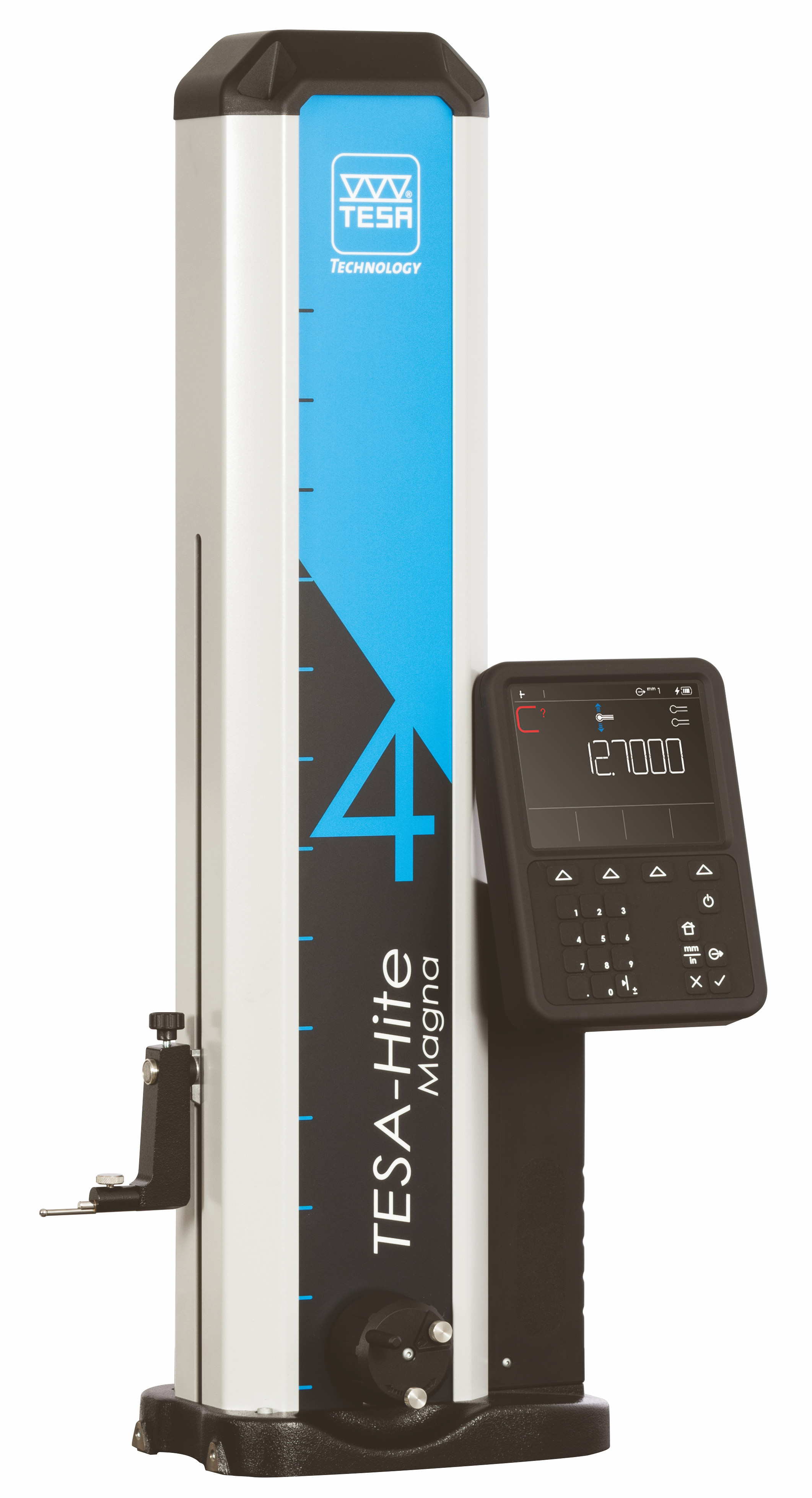

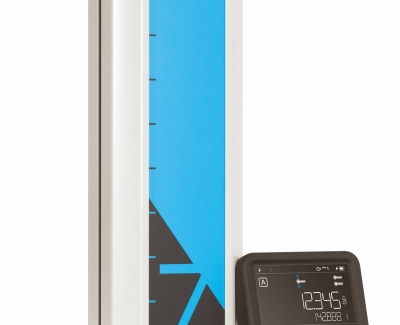

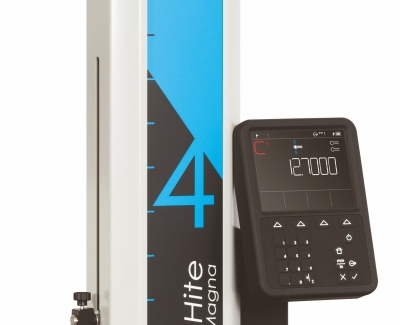

Výškoměry TESA-HITE Magna jsou vhodné pro měření v náročných podmínkách přímo ve výrobě u stroje. Elektronika s krytím IP65 a patentované magnetické odměřování odolá vodě, oleji a vnikání prachu.

Technický popis

Robustní a odolné dílenské zpracování.

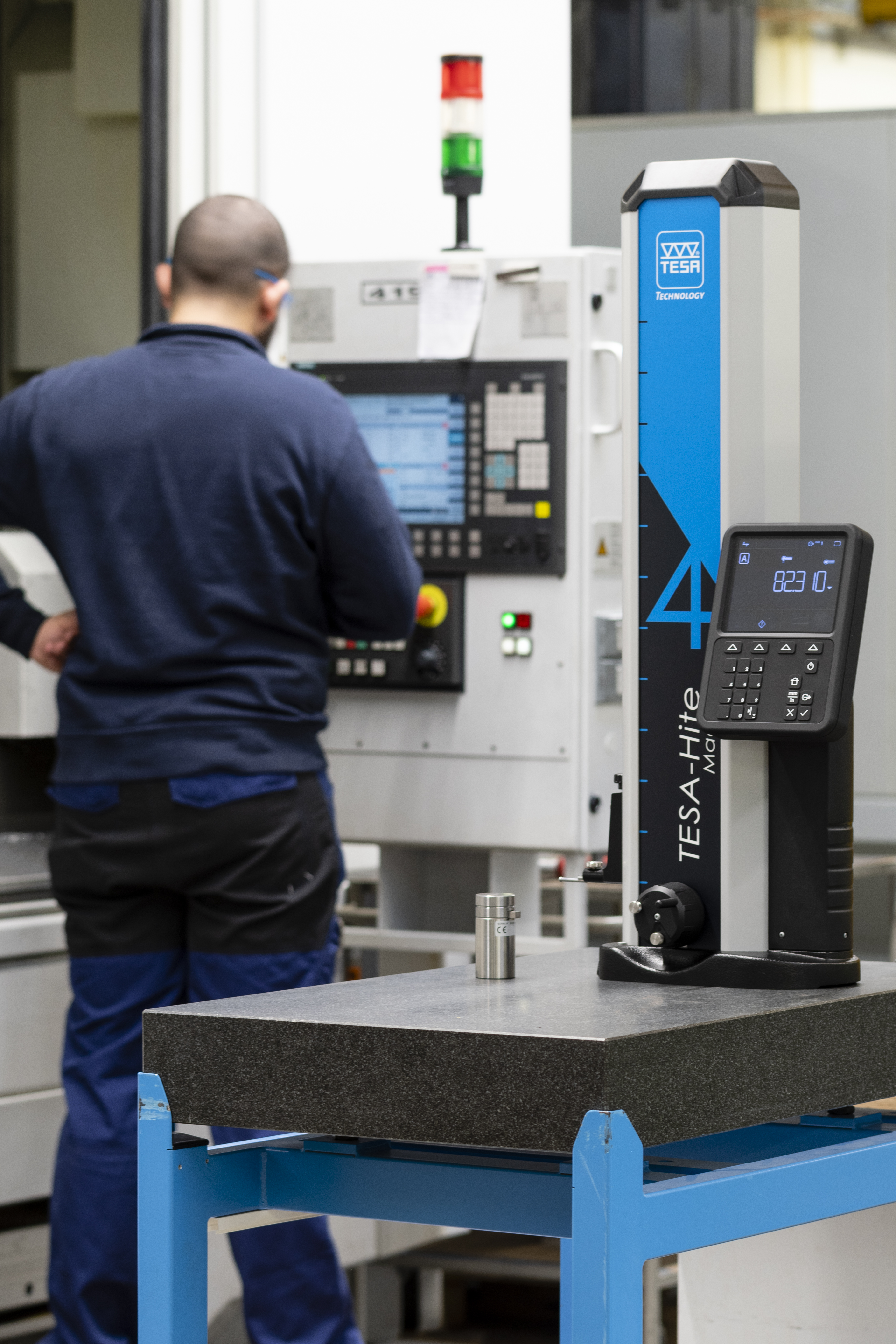

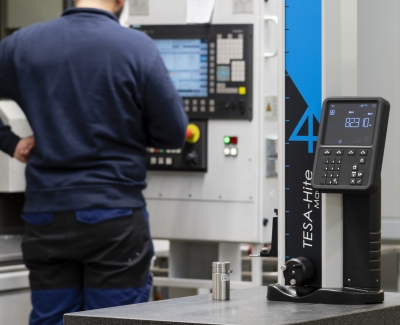

Určen do nejtvrdších podmínek k obráběcím strojům.

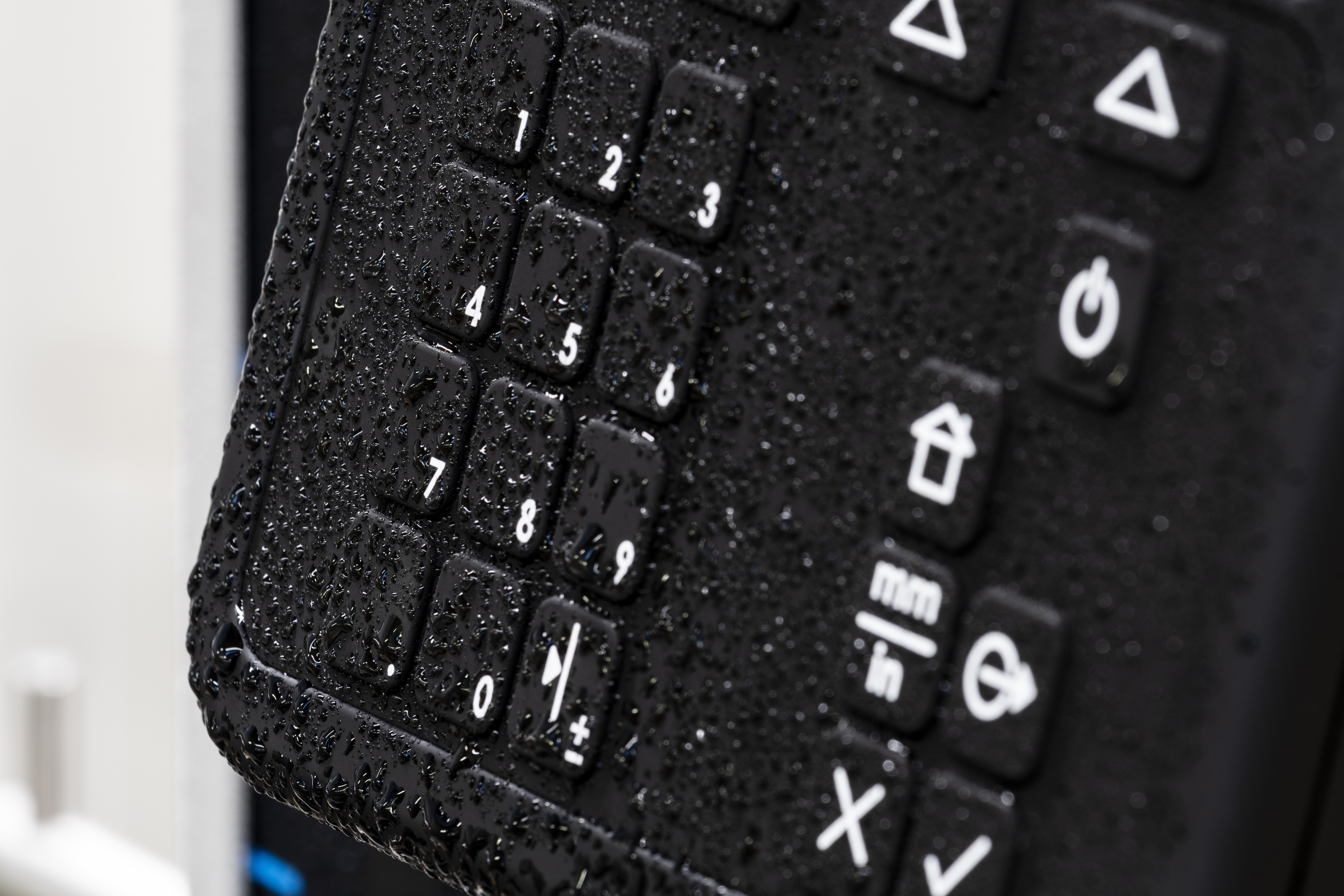

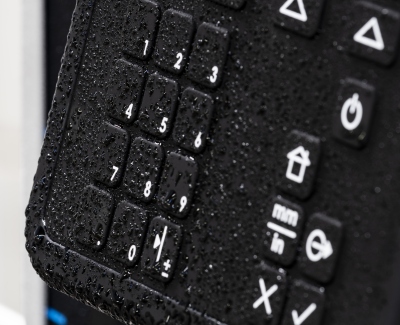

Odolný vůči chladicím kapalinám a prachovým částicím.
Patentované odměřování TESA magna µ system.

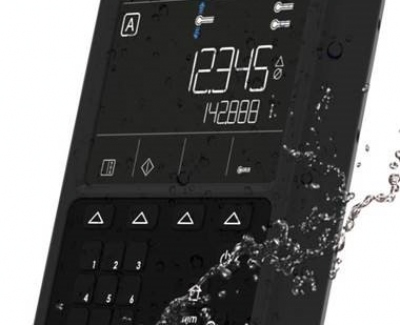

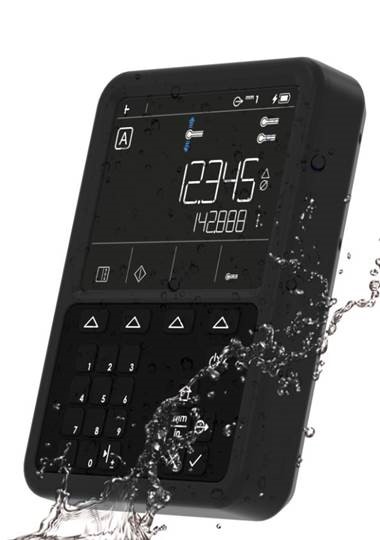

Krytí mechanizmu IP55 a elektroniky IP65.
Konstantní přítlačná síla eliminuje chybu obsluhy.
Snadné měření děr a extrémních bodů díky patentovanému systému.
Zvukový signál při dosažení vrcholových bodů (min, max).
Možnost měření přímosti, rovinnosti.

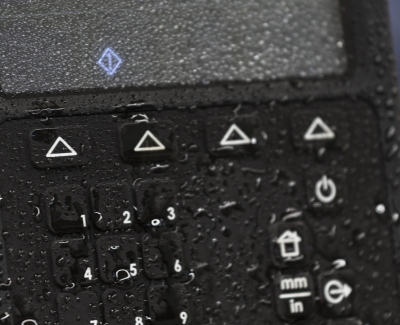

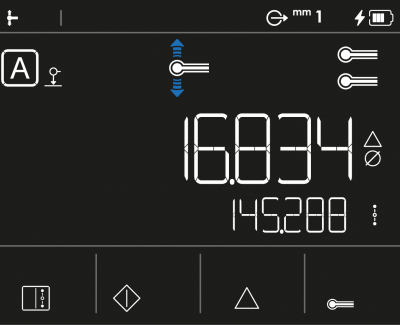

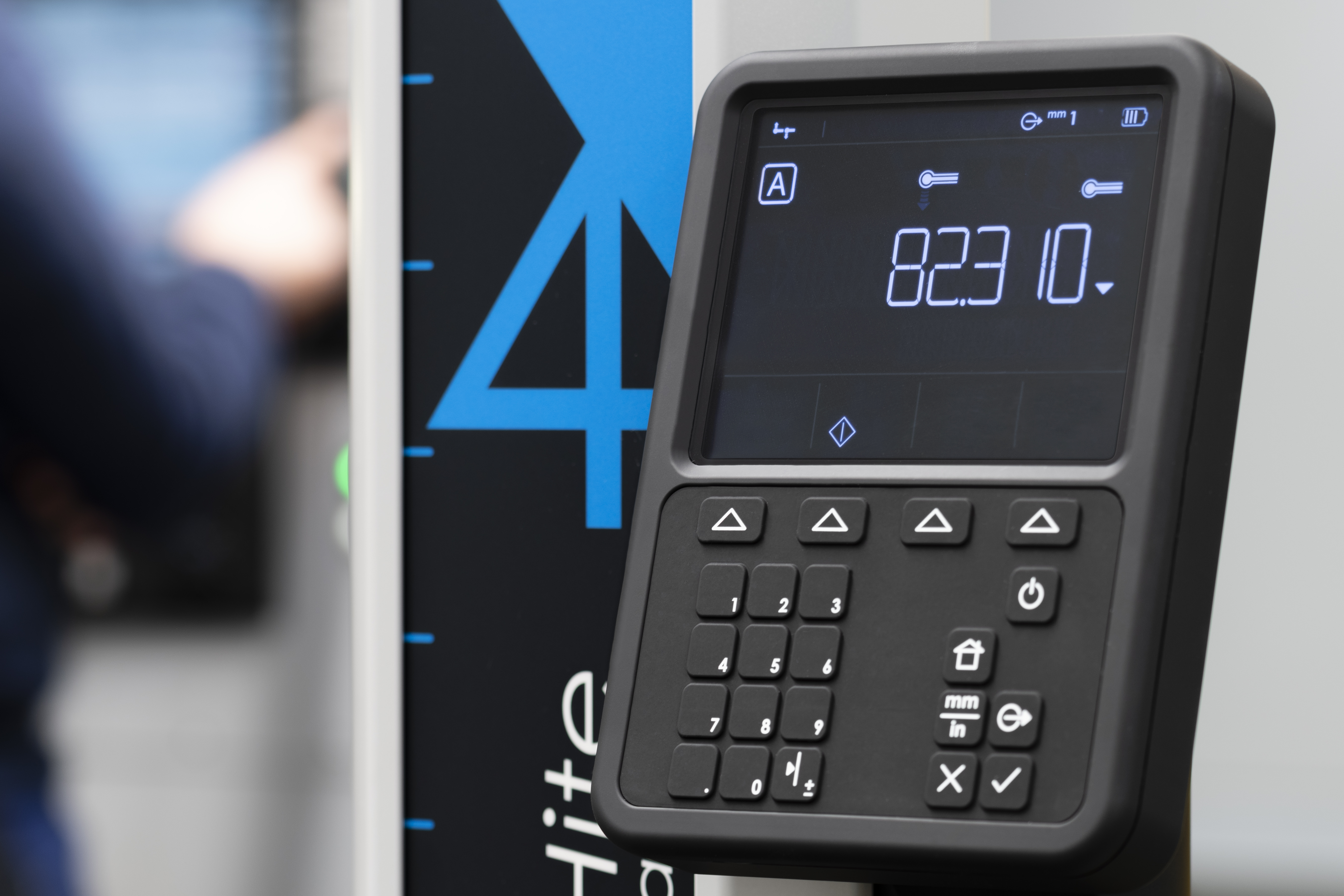

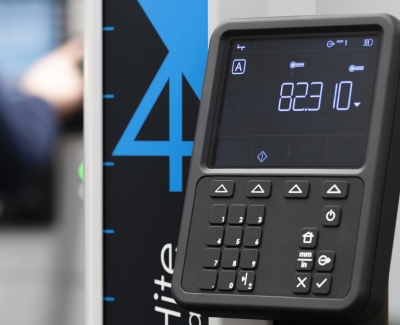

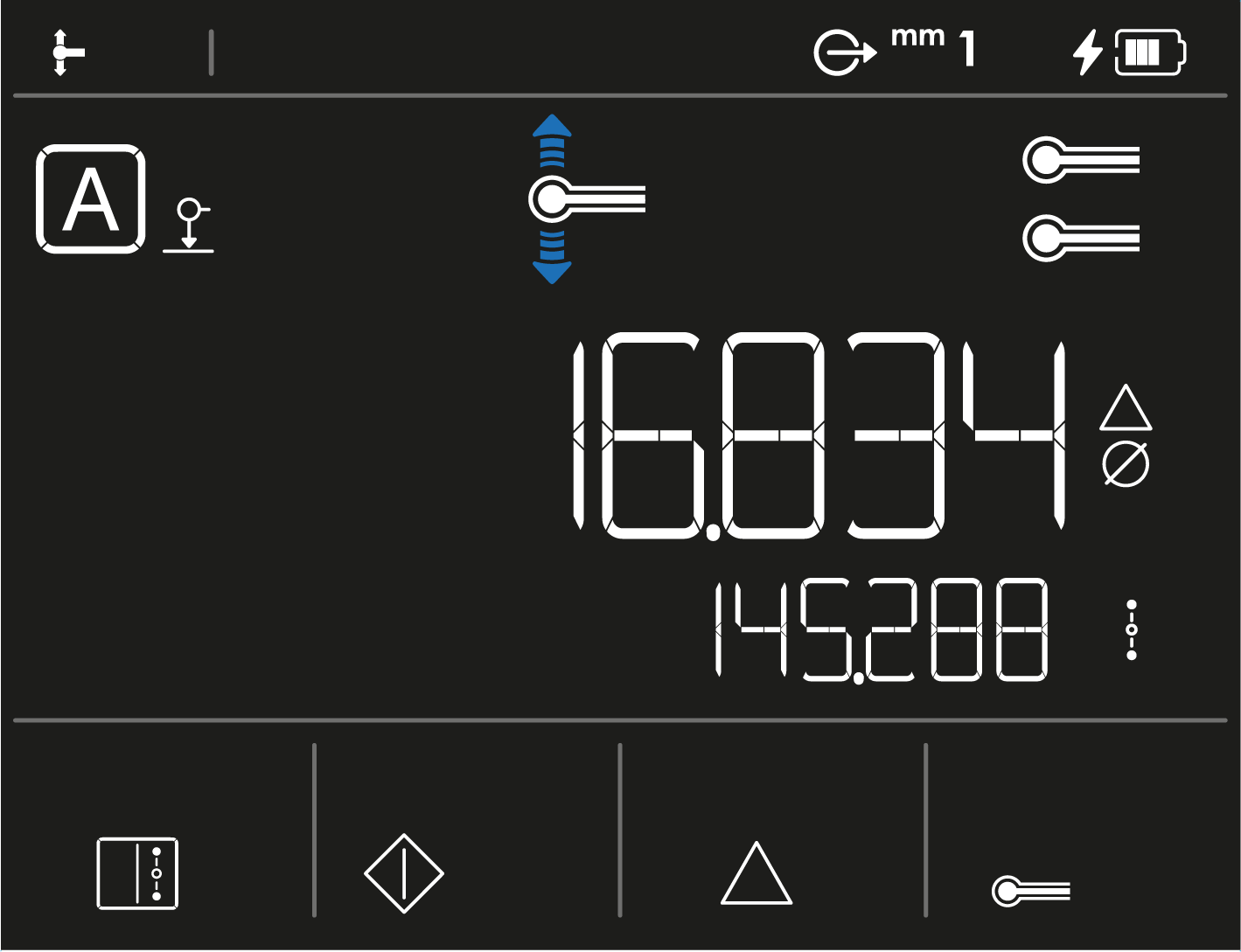

Velký display s přímými klávesami pro jednotlivé funkce.

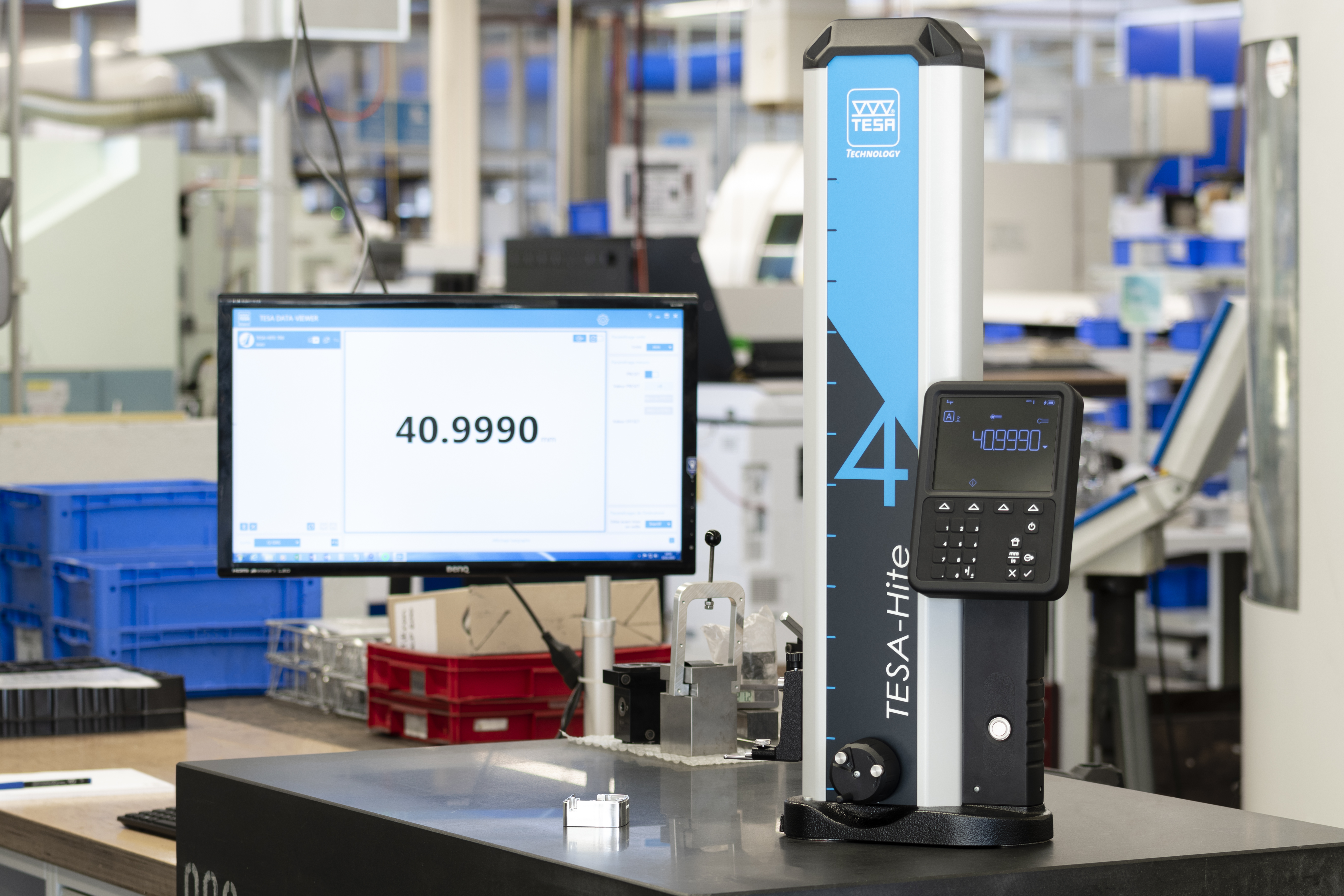

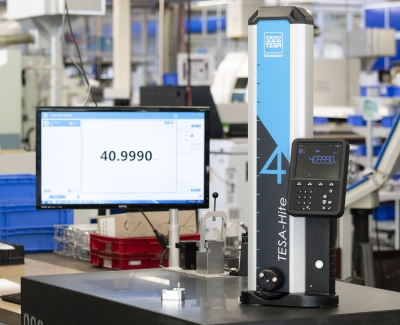

Výstup dat do PC přes TLC.
Pro odesílaní dat přes Bluetooth, lze použít TESA TLC-BLE.
Dodáváno včetně SCS kalibračního certifikátu.
Absence vzduchového polštáře je záměrná s ohledem na prostředí, do kterého je výškoměr určen.

Technická specifikace

		TESA-HITE Magna 400	TESA-HITE Magna 700
Ovládání	–	Ruční ovládání	Ruční ovládání
Měřící rozsah	mm	0 ÷ 415	0 ÷ 715
Celkový pracovní rozsah	mm	0 ÷ 795	0 ÷ 1095
Max. povolená odchylka	µm	8	8
Opakovatelnost měření na ploše	µm	3	3
Opakovatelnost měření v otvoru	µm	5	5
Přítlačná měřicí síla	N	1,5 ± 0,5 N	1,5 ± 0,5 N
Přepínání	–	mm/inch	mm/inch
Rozlišení (nastavitelné)	mm	0,001/0,005/0,01	0,001/0,005/0,01
Hmotnost	kg	15	18
Maximální rychlost posuvu	mm/s	až 500	až 500
Krytí	–	IP55	IP55
Krytí elektroniky	–	IP65	IP65
Velikost displeje	mm	92x121	92x121
Výdrž baterie	h	≈ 60	≈ 60
Datový výstup	–	TLC	TLC

	Objednací číslo

TESA-HITE Magna 400	00730082	Objednat/poptat
TESA-HITE Magna 700	00730083	Objednat/poptat

Volitelné příslušenství

	Objednací číslo

Kabel Sub-D 9p/m do USB, délka 2 m	04761063	Objednat/poptat
Kabel Sub-D 9p/m do 9p/m, délka 2 m	04761052	Objednat/poptat
Kabel Sub-D 9p/m do 9p/m, délka 10 m	S47010025	Objednat/poptat
Protiprachový obal 600 mm	00760152	Objednat/poptat
Protiprachový obal 900 mm	00760153	Objednat/poptat
