Úhloměry Úhloměr analogový

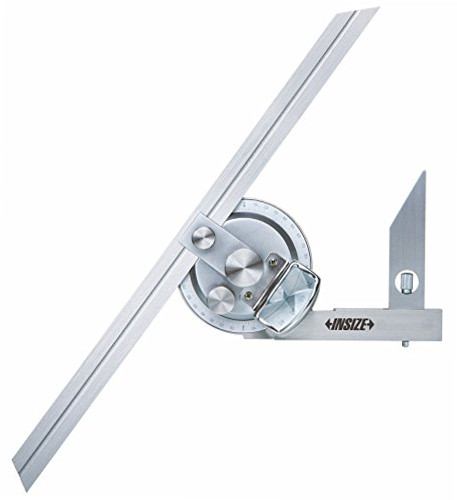

Úhloměr s lupou
INSIZE
Měřicí rozsah: 4× 90 °.
Rozlišení stupnice: 5 '.
Jemné nastavování.
Tělo je z nerezové oceli, hlavní části jsou kaleny.
Matně chromovaná stupnice.
Výměnná ramena: 150 a 300 mm.
Měřicí ramena | Přesnost | Rozlišení | Objednací číslo | ||
[mm] | [mm] | ||||
Úhloměr s lupou | 150, 300 | ±5' | 5' | 2372-360 |

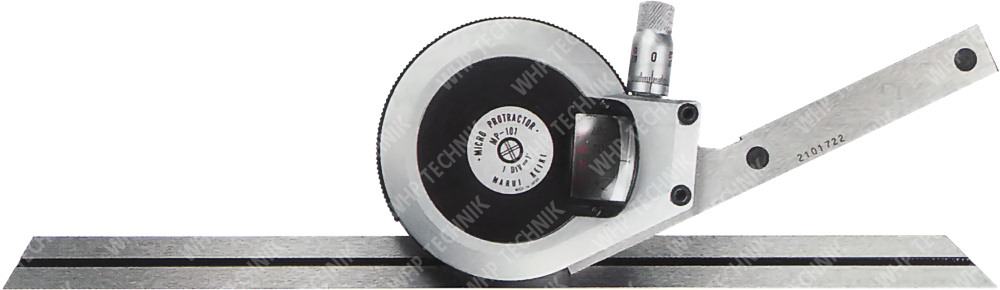

Úhloměr s lupou
MARUI KEIKI
Měřicí rozsah: 4× 90 °.
Rozlišení stupnice: 1 '.
Jemné ladění mikrometrickým šroubem,
(1 otáčka šroubu = 1 °).
Tělo je z nerezové oceli, hlavní části jsou kaleny.
Matně chromovaná stupnice.
Dvě výměnná ramena: 150 a 300 mm.
Dodáváno včetně 90° úhlové měrky.
Měřicí ramena | Rozlišení | Objednací číslo | ||
[mm] | ||||
Úhloměr s lupou | 150, 300 | 1' | 855.811 |

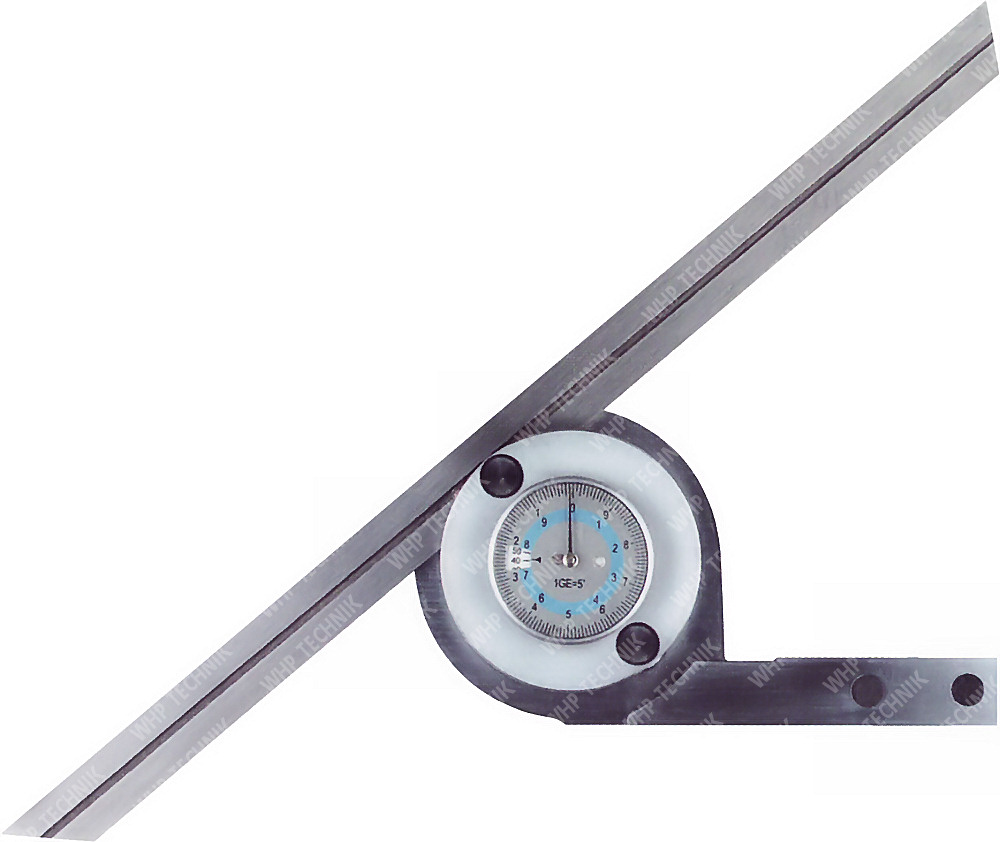

Úhloměr s číselníkem
SCHUT
Měřicí rozsah: 4× 90 °.
Rozlišení stupnice: 5 '.
Jemné ladění.
Tělo je z nerezové oceli, hlavní části jsou kaleny.
Délka výměnného ramene: 300 mm.
Měřicí ramena | Rozlišení | Objednací číslo | ||
[mm] | ||||
Úhloměr s číselníkem | 300 | 5' | 906.504 |
Délka | Objednací číslo | ||
[mm] | |||
Měřicí rameno | 150 | 909.380 | |
Měřicí rameno | 200 | 909.381 | |
Měřicí rameno | 300 | 909.382 | |
Měřicí rameno | 500 | 909.383 | |
Měřicí rameno | 600 | 909.384 | |
Měřicí rameno | 800 | 909.385 |
Úhloměr s číselníkem TESA EAC
TESA
Měřicí rozsah: 4× 90 °.
Rozlišení stupnice: 5 '.
Jemné ladění.
Tělo je z nerezové oceli, hlavní části jsou kaleny.
Matně chromovaná stupnice.
Měřicí rameno | Rozlišení | Objednací číslo | ||
[mm] | ||||
Úhloměr s číselníkem | 200 | 5' | 00630001 | |
Úhloměr s číselníkem | 300 | 5' | 00630002 |

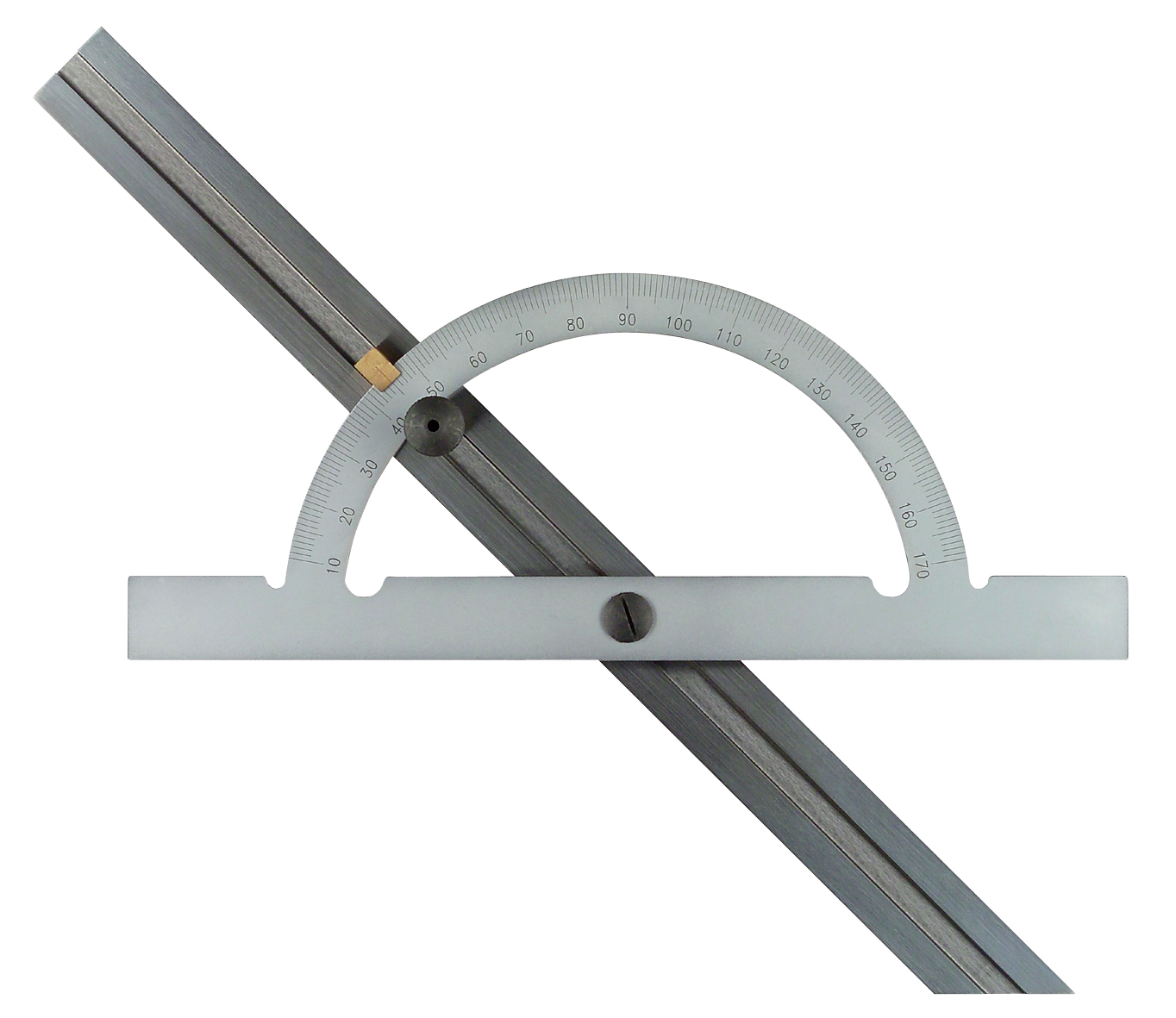

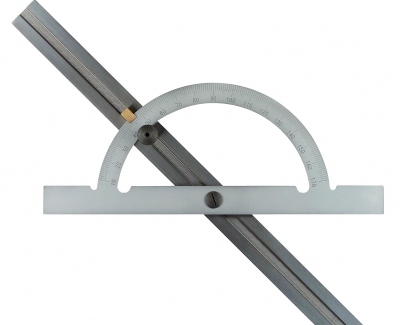

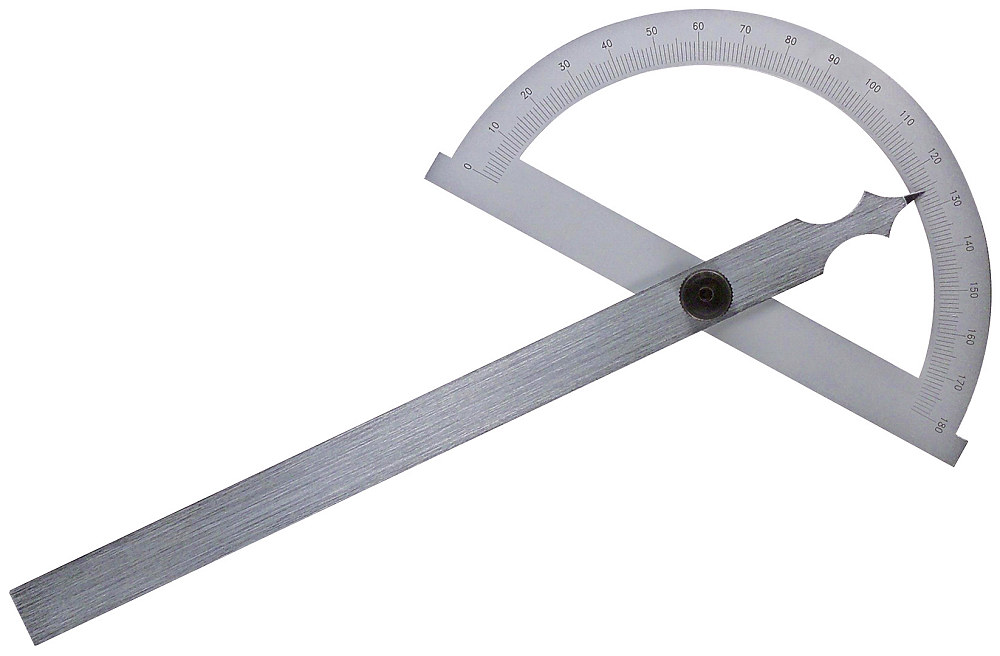

Úhloměr obloukový
SCHUT
Úhloměr z kalené oceli, matně chromovaný.
Měřicí rozsah: 0 – 180 ° (s otočným pravítkem).
Měřicí rozsah: 10 – 170 ° (s posuvným pravítkem).
Dělení stupnice: 1 °.
Stupnice | Délka pravítka | Objednací číslo | ||
[ø/mm] | [mm] | |||
Úhloměr s otočným pravítkem | 80 | 120 | 907.864 | |
Úhloměr s otočným pravítkem | 120 | 150 | 907.865 | |
Úhloměr s otočným pravítkem | 150 | 200 | 907.866 | |
Úhloměr s otočným pravítkem | 200 | 300 | 907.867 | |
Úhloměr s otočným pravítkem | 300 | 500 | 907.868 | |
Úhloměr s posuvným pravítkem | 100 | 150 | 907.869 | |
Úhloměr s posuvným pravítkem | 150 | 300 | 907.870 | |
Úhloměr s posuvným pravítkem | 200 | 400 | 907.871 | |
Úhloměr s posuvným pravítkem | 250 | 500 | 907.872 | |
Úhloměr s posuvným pravítkem | 300 | 600 | 907.873 |

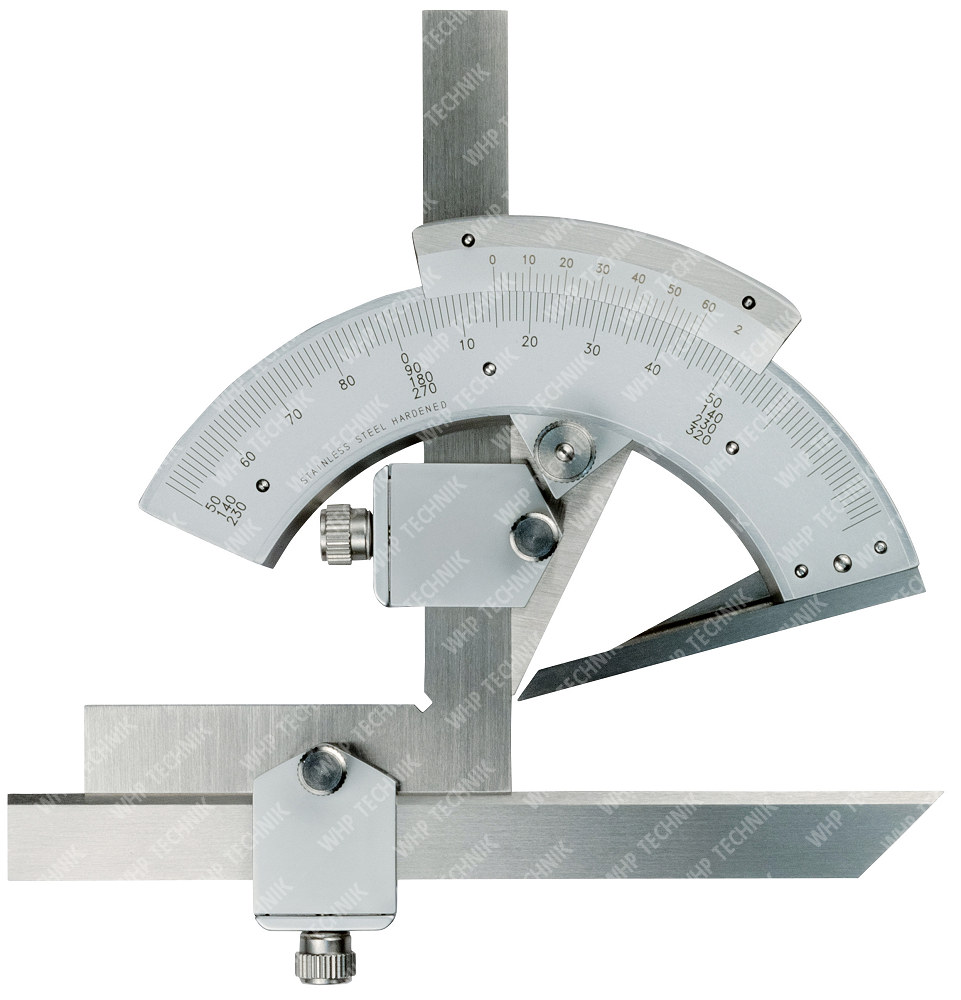

Kombinovaný úhloměr
SCHUT
Nerezový úhloměr kombinovaný s úhelníkem a nožovým pravítkem.
Měřicí rozsah: 0 – 320 °.
Rozlišení stupnice: 2'.
Přesné nastavování za pomoci spodního vedení.
Měření vnitřních i vnějších úhlů.
Rozlišení stupnice | Objednací číslo | ||
[mm] | |||
Úhloměr kombinovaný | 2' | 910.215 |
