Přesné dutinoměry Subita

Subito

Subito Schut
Měřicí rozsah 6-450 mm.
Samostředící dotek.
Dodáváno včetně indikátoru 0-3 mm, 0,01 mm.
Možnost připojení libovolného indikátoru se stopkou ø8h6.

ÚchylkoměryTESA TESATRONIC TWIN-T10.

PopisObj. číslo
Subito - měřicí rozsah: 6 až 10 mm, maximální měřicí hloubka: 40 mm907.230Objednat/poptat
Subito - měřicí rozsah: 10 až 18 mm, maximální měřicí hloubka: 100 mm907.231Objednat/poptat
Subito - měřicí rozsah: 18 až 35 mm, maximální měřicí hloubka: 125 mm907.232Objednat/poptat
Subito - měřicí rozsah: 35 až 50 mm, maximální měřicí hloubka: 150 mm907.233Objednat/poptat
Subito - měřicí rozsah: 50 až 160 mm, maximální měřicí hloubka: 150 mm907.235Objednat/poptat
Subito - měřicí rozsah: 160 až 250 mm, maximální měřicí hloubka: 400 mm907.236Objednat/poptat
Subito - měřicí rozsah: 250 až 450 mm, maximální měřicí hloubka: 400 mm907.237Objednat/poptat
907.233
907.233

Subito Veribor light

TESA

Měřicí rozsah 18-150 mm.
Upínací stopka s průměrem 8 mm.
Maximální povolená odchylka 4 µm.
Opakovatelnost 2 µm.
Měřicí doteky jsou z tvrdokovu.
Měřidlo je z invarové oceli (nízká teplotní roztažnost).

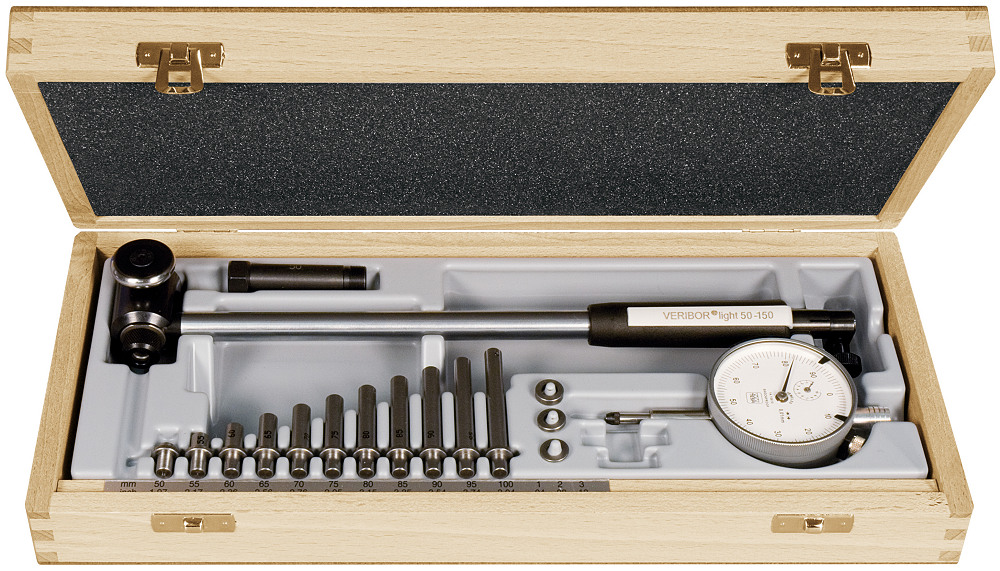

Subito Veribor light TESA 5710092


Měřicí
zdvih
Měřicí
rozsah
Měřicí
hloubka
Objednací
číslo


[mm]
[mm]
[mm]

Tesa Veribor light
1,30
18-35
176
05710090
Tesa Veribor light
1,40
35-60
178
05710091
Tesa Veribor light
1,40
50-150
178
05710092
Tesa Veribor light
1,30/1,40
18-150
176/178
05710093

Sady jsou dodávány bez úchylkoměru.

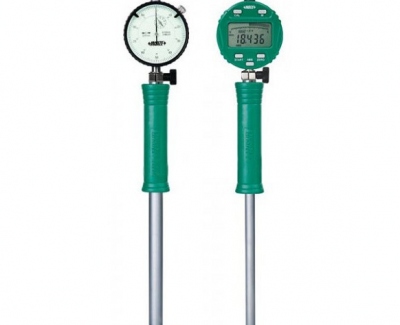

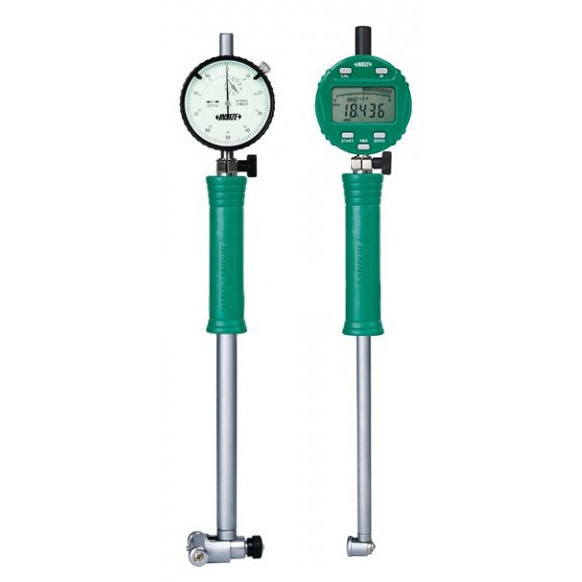

Subito

INSIZE

Měřicí rozsahy 18 až 450 mm.
Součástí subita je i úchylkoměr.
Úchylkoměr analogový 2308-10FA:

  • měřicí rozsah 10 mm,
  • dělení 0,01 mm.
Úchylkoměr digitální 2108-10F:
  • měřicí rozsah 12,7 mm,
  • rozlišení 0,01 mm.
Měřicí doteky jsou ocelové (18-35 mm).
Měřicí doteky jsou keramické (35-450 mm).

Nastavovací a kalibrační kroužky.

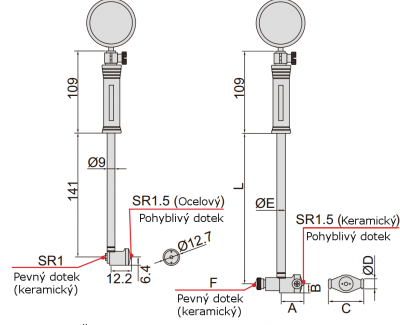

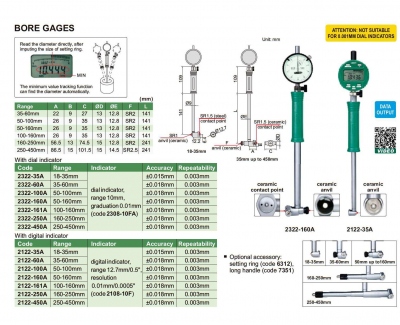

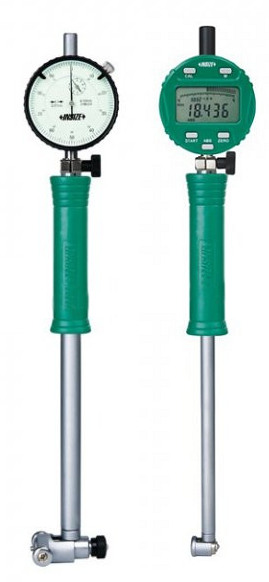

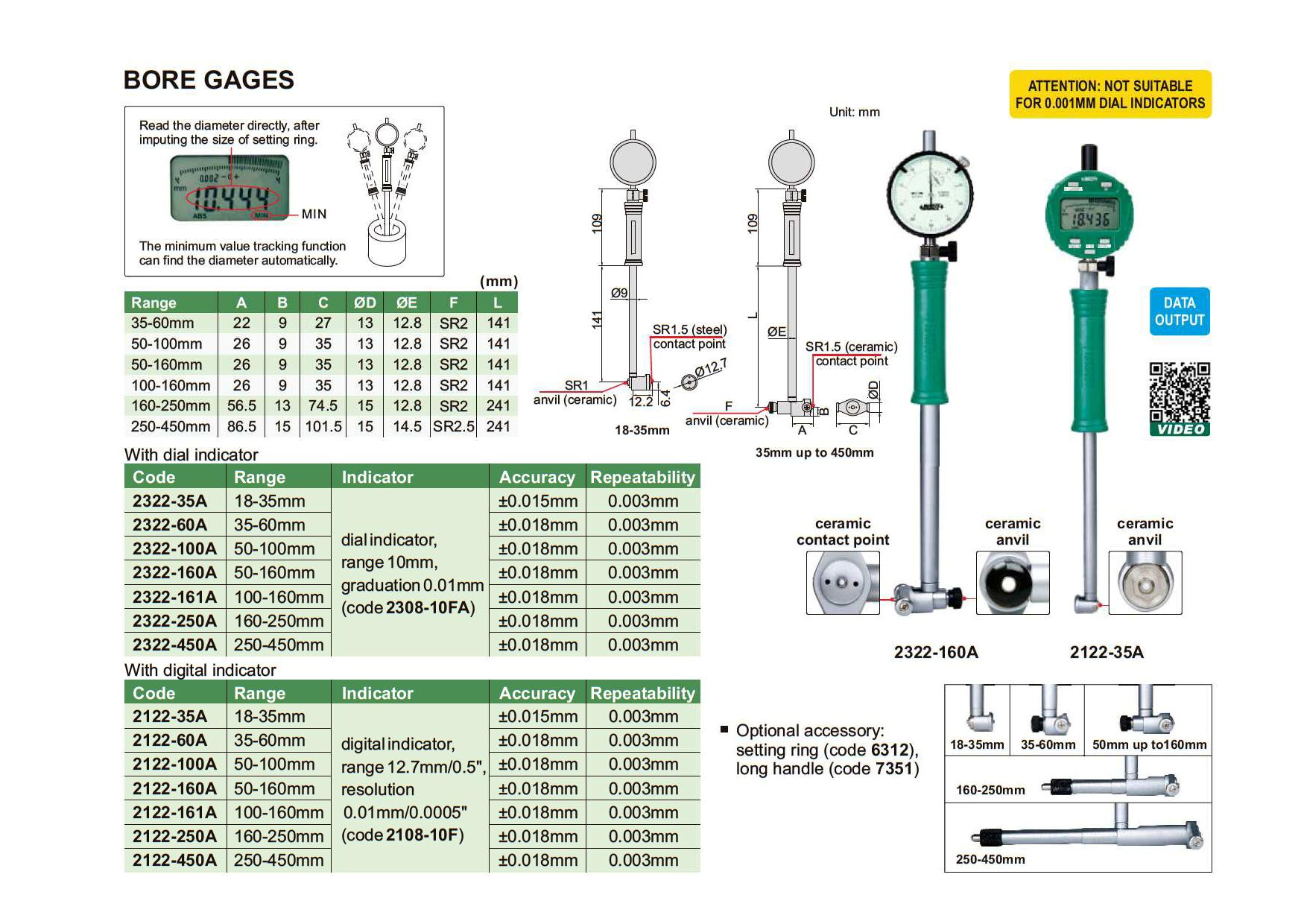

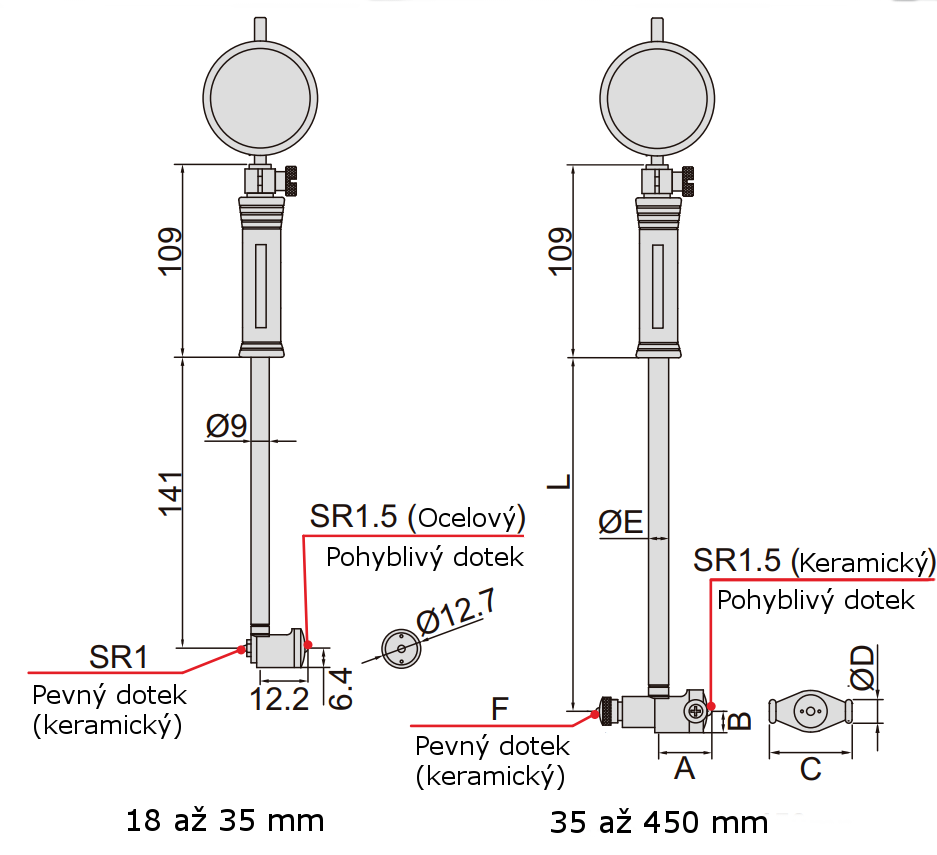

Subito INSIZE 21690

Měřicí
rozsah
A
B
C
øD
øE
F
L
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
18-35
12,2
6,4
12,7
-
9
SR1
141
35-60
22
9
27
13
12,8
SR2
141
50-100
26
9
35
13
12,8
SR2
141
50-160
26
9
35
13
12,8
SR2
141
100-160
26
9
35
13
12,8
SR2
141
160-250
56,5
13
74,5
15
12,8
SR2
241
250-450
86,5
15
101,5
15
14,5
SR2,5
241

Měřicí
rozsah
Přesnost
Opakovatelnost
Objednací
číslo


[mm]
[mm]
[mm]

Subito s analogovým úchylkoměrem
18-35
±0,015
0,003
2322-35A
Subito s analogovým úchylkoměrem
35-60
±0,018
0,003
2322-60A
Subito s analogovým úchylkoměrem
50-100
±0,018
0,003
2322-100A
Subito s analogovým úchylkoměrem
50-160
±0,018
0,003
2322-160A
Subito s analogovým úchylkoměrem
100-160
±0,018
0,003
2322-161A
Subito s analogovým úchylkoměrem
160-250
±0,018
0,003
2322-250A
Subito s analogovým úchylkoměrem
250-450
±0,018
0,003
2322-450A
Subito s digitálním úchylkoměrem
18-35
±0,015
0,003
2122-35A
Subito s digitálním úchylkoměrem
35-60
±0,018
0,003
2122-60A
Subito s digitálním úchylkoměrem
50-100
±0,018
0,003
2122-100A
Subito s digitálním úchylkoměrem
50-160
±0,018
0,003
2122-160A
Subito s digitálním úchylkoměrem
100-160
±0,018
0,003
2122-161A
Subito s digitálním úchylkoměrem
160-250
±0,018
0,003
2122-250A
Subito s digitálním úchylkoměrem
250-450
±0,018
0,003
2122-450A

Subito Peacock

SCHUT

Měřicí rozsah 6 – 400 mm.
Upínací stopka s průměrem 8 mm.
Vyměnitelné měřicí doteky s kuličkou z tvrdokovu.
Subita jsou dodávána bez úchylkoměru.

Použitelné úchylkoměry naleznete zde: číselníkové a digitální.

ÚchylkoměryTESA TESATRONIC TWIN-T10.

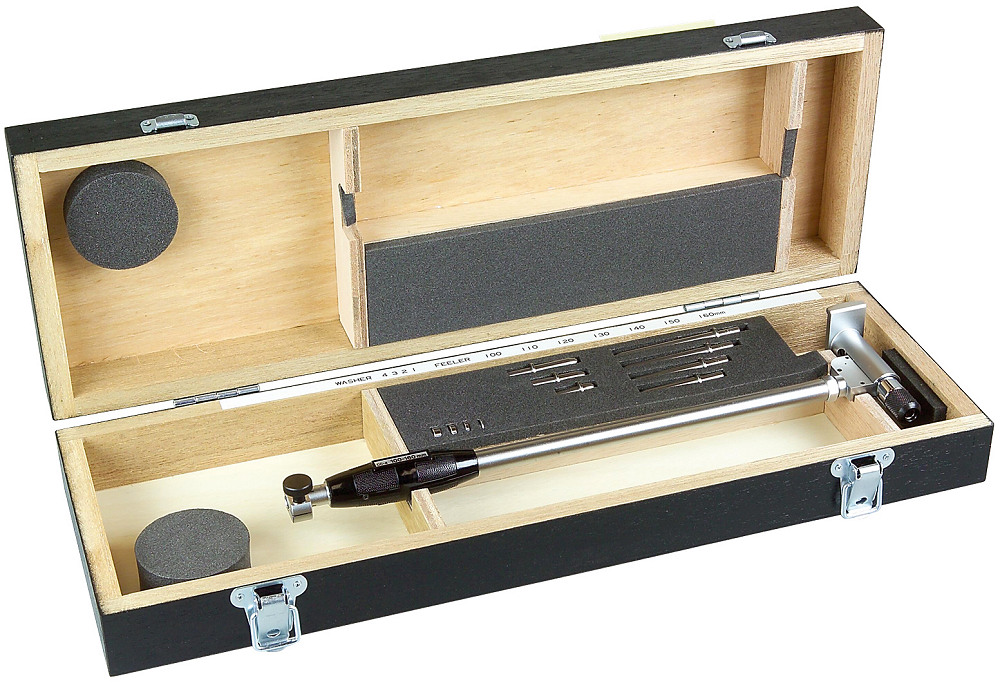

Subito Peacock Schut 855.160


Měřicí
rozsah
Měřicí
hloubka
Objednací
číslo


[mm]
[mm]

Subito
6-10
50
855.010
Subito
10-18
100
855.018
Subito
18-35
150
855.035
Subito
35-60
150
855.060
Subito
50-150
150
855.150
Subito
100-160
250
855.160
Subito
160-250
250
855.250
Subito
250-400
400
855.260
