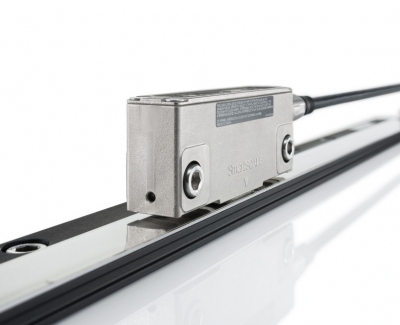

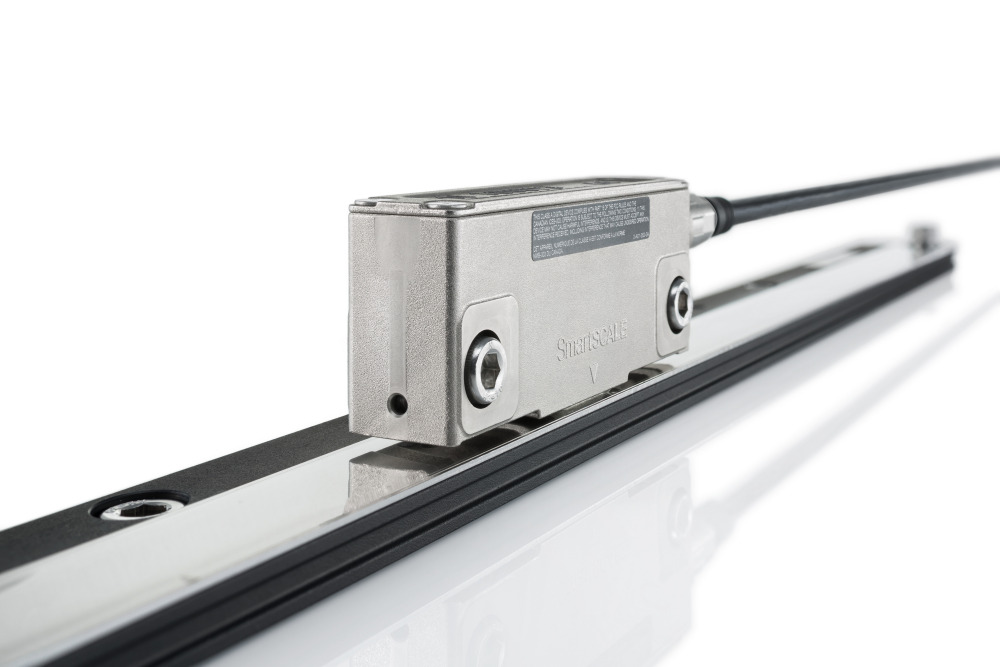

SmartSCALE Absolutní systémy
Absolutní systémy s komunikačním protokolem Siemens DRIVE-CLiQ včetně evropské certifikace Functional Safety; dále s protokoly pro řídicí systémy Fanuc a Mitsubishi.
Technická specifikace
| Model | SQ47 | SQ57 |
| Měřicí délka | 90 až 3 740 mm | 70 až 3 770 mm |
| Přesnost při 20 °C | ±(1,5+1,5L/1000) µm | |
| Rozlišení | Volitelně: 0,005/0,01/0,05/0,1/0,5/1 µm | |
| Nejvyšší přípustná rychlost odměřování | 200 m/min | |
| Odolnost vůči vibracím | 250 m/s2 (50 až 2 000 Hz) | |
| Odolnost vůči nárazu | 980 m/s2 (11 ms) | |
| Stupeň krytí | IP67 | |
| Spotřeba | 1,3 W | |
| Vstupní napětí | 5 VDC ±5 % | |
| Rozsah pracovních teplot | 0 až 50 °C | |
| Výstupní signál | Sériové protokoly: Fanuc, Mitsubishi, Siemens DRIVE-CLiQ | |
| Připojení | Kabely: CH23 (Fanuc, Mitsubishi), CH22 (Siemens DRIVE-CLiQ) | |
