Tvrdoměry pro kovové materiály Digitální tvrdoměry přenosné

Přenosné digitální tvrdoměry Schut jsou díky své velikosti a hmotnosti vhodné pro mobilní měření přímo ve výrobním provozu nebo pro kontrolu tvrdosti konstrukcí či objemnějších dílců.

Přenosný digitální tvrdoměr SHT-100/D

SCHUT

Digitální tvrdoměry přenosné

Přenosný digitální tvrdoměr SHT-100/D je vhodný zejména pro mobilní měření ve výrobě nebo při měření rozměrných dílců. Všestrannost tvrdoměru je doplněna širokou škálou příslušenství, jako jsou externí dopadové sondy pro různé měřené dílce a opěrné podložky.

Měřicí rozsahy: HL 174 - 900, HB 20 - 655, HRC 19,6 - 68, HV 80 - 940, HRB 13,5 - 101,7, HS 32,5 - 99,5.

Technická specifikace

  • Přesnost měření ±0,5 % (při HL 800).
  • Paměť na 10 000 naměřených hodnot.
  • Automatické vypnutí.
  • Dopadová sonda typ D s tvrdokovovým hrotem (909.471).
  • Minimální rádius měřeného povrchu 30 mm.
  • Měření dle normy ASTM A956.
  • Výstup dat přes USB.
  • Pracovní teplota -20 do 50 °C.
  • Rozměr základního přístroje 133 × 75 × 29 mm.
  • Hmotnost bez baterií 260 g.
  • Dodáváno v krabičce s malým ustavovacím kroužkem, testovacím blokem, kabelem a software pro přenos dat.

Objednací
číslo


Přenosný digitální tvrdoměr SHT-100/D
909.470

Příslušenství volitelné

Sada pomocných opěrek
909.477
Testovací etalon D, 2,5 kg (HLD 790 ± 40)
909.478
Testovací etalon G, 5,5 kg (HLD 590 ± 40)
909.479
Náhradní baterie (jsou potřeba dvě)
495.111
Tiskárna
909.480
Papír do tiskárny (5 rolí)
270.732
Externí dopadová sonda D
909.471
Externí dopadová sonda G
9x vyšší nárazová energie pro neopracované odlitky s vyšší drsností atd.
909.472
Externí dopadová sonda C
4x nižší energie nárazu oproti sonde D, vhodné pro kalené komponenty,
tenkostenné materiály a povrchy.
909.473
Externí dopadová sonda DL
S tenkou dlouhou sondou pro měření v drážkách, slepých dírách, atd.
909.474
Kabel pro externí dopadovou sondu
909.481
Externí dopadové sondy
Digitální tvrdoměry přenosné
Měřitelné rozsahy sondou D na jednotlivých materiálech
Materiál
HLD
HRC
HRB
HB
HSD
HV

[30D²]

Ocel
300-900
20-68
38,4-99,5
80-647
32,5-99,5
80-940
Nástrojová ocel
300-840
20,4-67,1

80-898
Nerezová ocel
300-800
19,6-62,4
46,5-101,7
85-655

85-802
Šedá litina
360-650

93-334 (30D²)

Litina
400-660

131-387 (30D²)

Hliník
174-560

20-159 (10D²)

Mosaz
200-550

13,5-95,3
40-173 [10D²]

Bronz
300-700

60-290 [10D²]

Měď
200-690

45-315 [10D²]

Parametry vzorku
Parametry vzorku


Externí dopadové sondy
D
DL
C
G
Maximální drsnost [Ra]
2
2
0,4
7
Dopadová energie [Nmm]
11
11
3
90
Hmotnost nárazového tělěsa [g]
5,5
7,8
3
20
Délka nárazového tělěsa [mm]
147
250
141
254
Maximální tvrdost obrobku [HV]
940
940
1000

Maximální tvrdost obrobku [HB]

650
Minimální hmotnost vzorku:

jednolitý kus [kg]
5
5
1,5
15
na pevné základně při umístění na podložce [kg]
2
2
0,5
5
v případě vrstvení materiálu [kg]
0,1
0,1
0,002
0,5
Minimální tloušťka vzorku:

spojený [mm]
3
3
1
10
minimální tloušťka tvrzené vrstvy [mm]
0,8
0,8
0,2

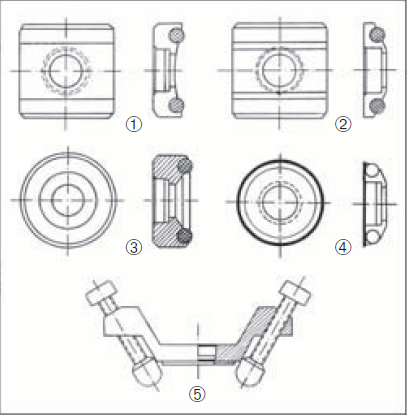

Sada pomocných opěrek (objednací číslo 909.477)
Sada speciálních pomocných opěrek


Typ 1
Vnější plocha válce R10-R15
Typ 1
Vnější plocha válce R14,5-R30
Typ 1
Vnější plocha válce R25-R50
Typ 2
Vnitřní plocha válce R11-R13
Typ 2
Vnitřní plocha válce R12,5-R17
Typ 2
Vnitřní plocha válce R16,5-R30
Typ 3
Vnější kulovitý povrch SR10-SR15
Typ 3
Vnější kulovitý povrch SR14,5-SR30
Typ 3
Vnější kulovitý povrch SR11-SR13
Typ 4
Vnitřní kulovitý povrch SR12,5-SR17
Typ 4
Vnitřní kulovitý povrch SR16,5-SR30
Typ 5
Vnější Válcový povrch, poloměr nastavitelný ≥ R10

Univerzální tvrdoměr

Přesnost měření ±0,8 %.
Paměť na 500 naměřených hodnot.
Automatický výpočet průměrné hodnoty tvrdosti z max. 7 měření.
Napájení je řešeno 2 bateriemi AAA.
Rozměry: 170 × 68 × 30 mm.
Hmotnost: 250 g.


Měřicí rozsahy:
HLD 200 – 900.
HB 30 – 650.
HRC 20 – 68.
HV 80 – 940.
HRB 20 – 100.
HSD 32,5 – 99,5.

Základní požadavky pro měření
Maximální drsnost povrchu: Ra 2 µm.
Minimální plocha pro měření: ø30 mm.
Minimální tloušťka vzorku: 5 mm.


Popis Obj. číslo
Univerzální přenosný tvrdoměr 906.804 Objednat/poptat

Základní příslušenství: vnikající tělísko, zkušební etalon HLD 757, 2 baterie (AAA)

906.804
906.804


Tužkový tvrdoměr

Měřicí rozsah: 20 – 70 HRC.
Rozlišení: 0,1 HRC.
Přesnost: ±1,0 HRC.
Rozměry: ø12 × 140 mm.
Hmotnost: 36 g.
Napájení: 2 baterie (V394)


Základní požadavky pro měření
Maximální drsnost povrchu: Ra 2 µm
Minimální tloušťka vzorku : 3 mm.


PopisObj. číslo
Tužkový přenosný tvrdoměr774.075Objednat/poptat
774.075
774.075
