Mikrometrické odpichy Mikrometrický odpich TESA

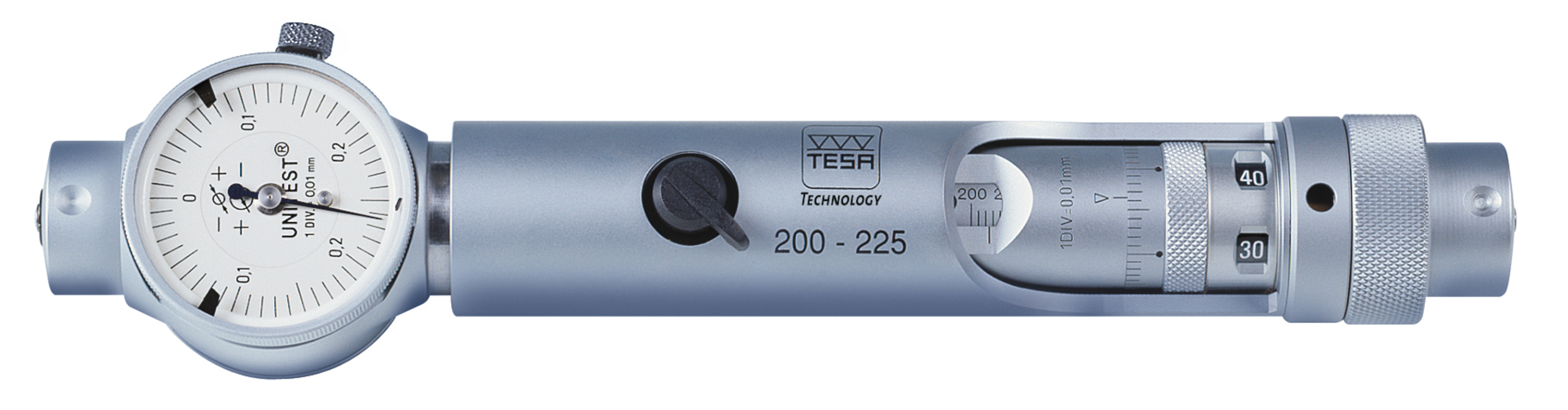

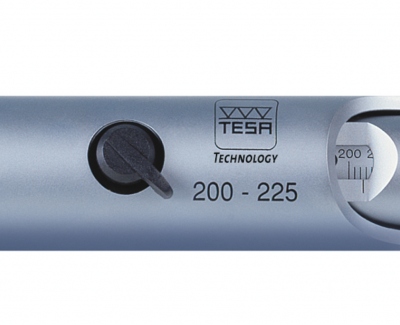

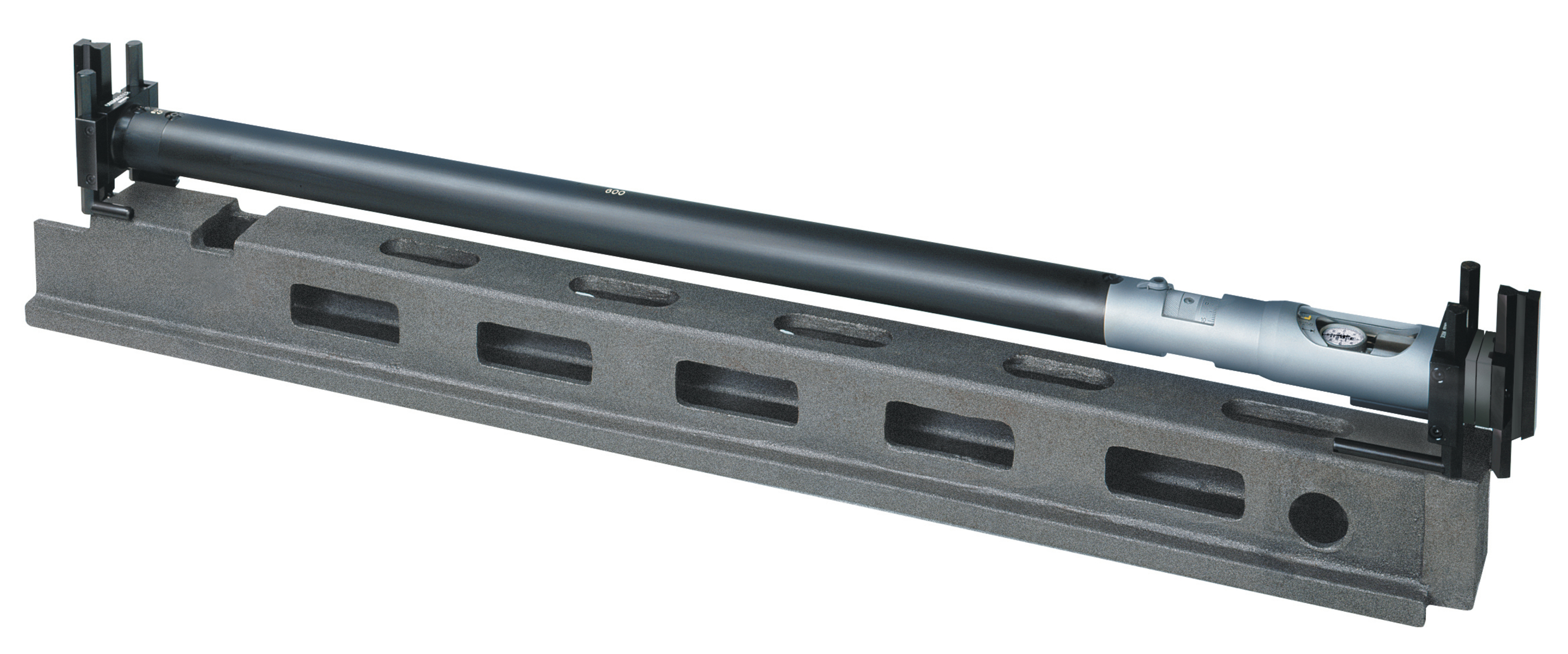

TESA UNITEST, přesný mikrometrický odpich

TESA

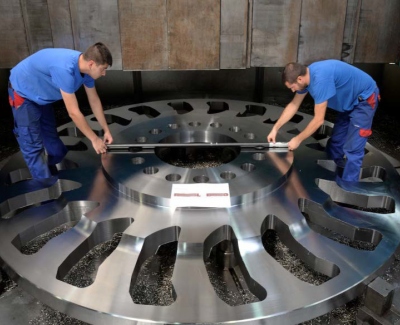

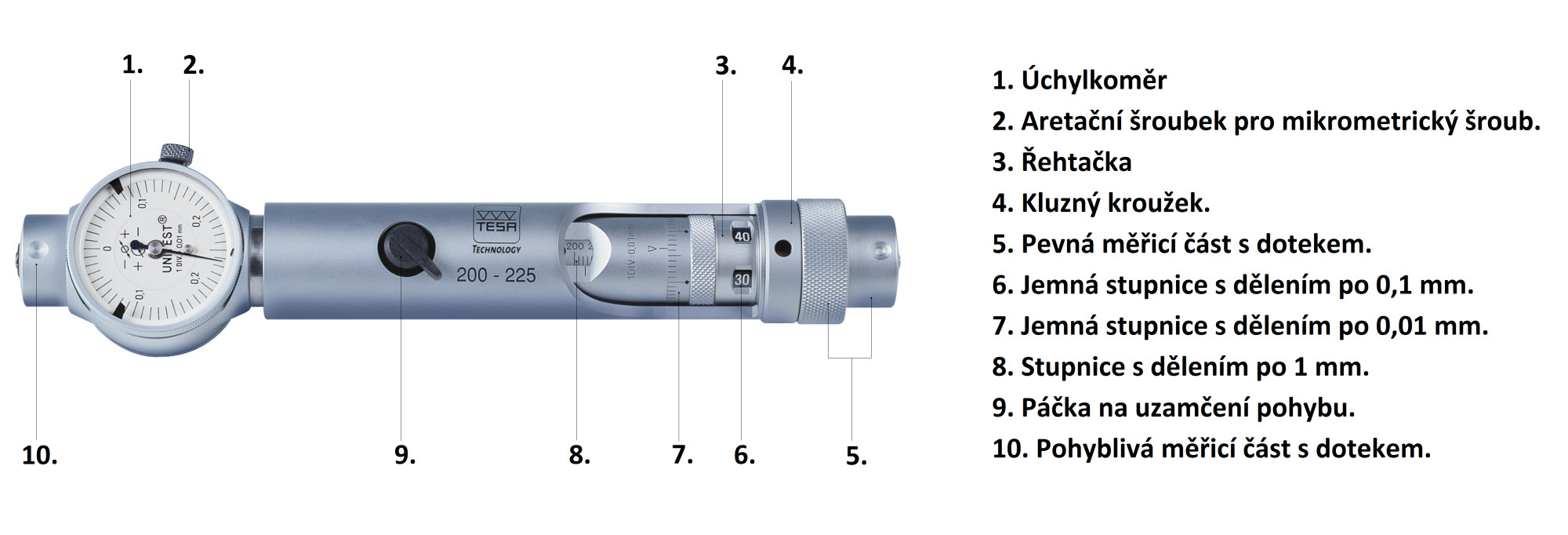

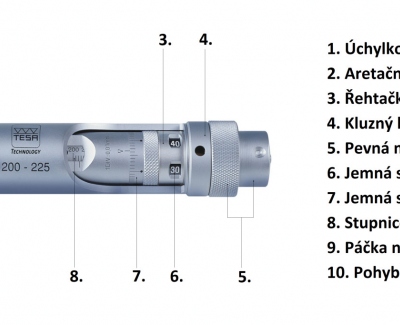

TESA UNITEST je přesný mikrometrický odpich určený pro měření a porovnávání ve dvou bodech v ose přístroje.

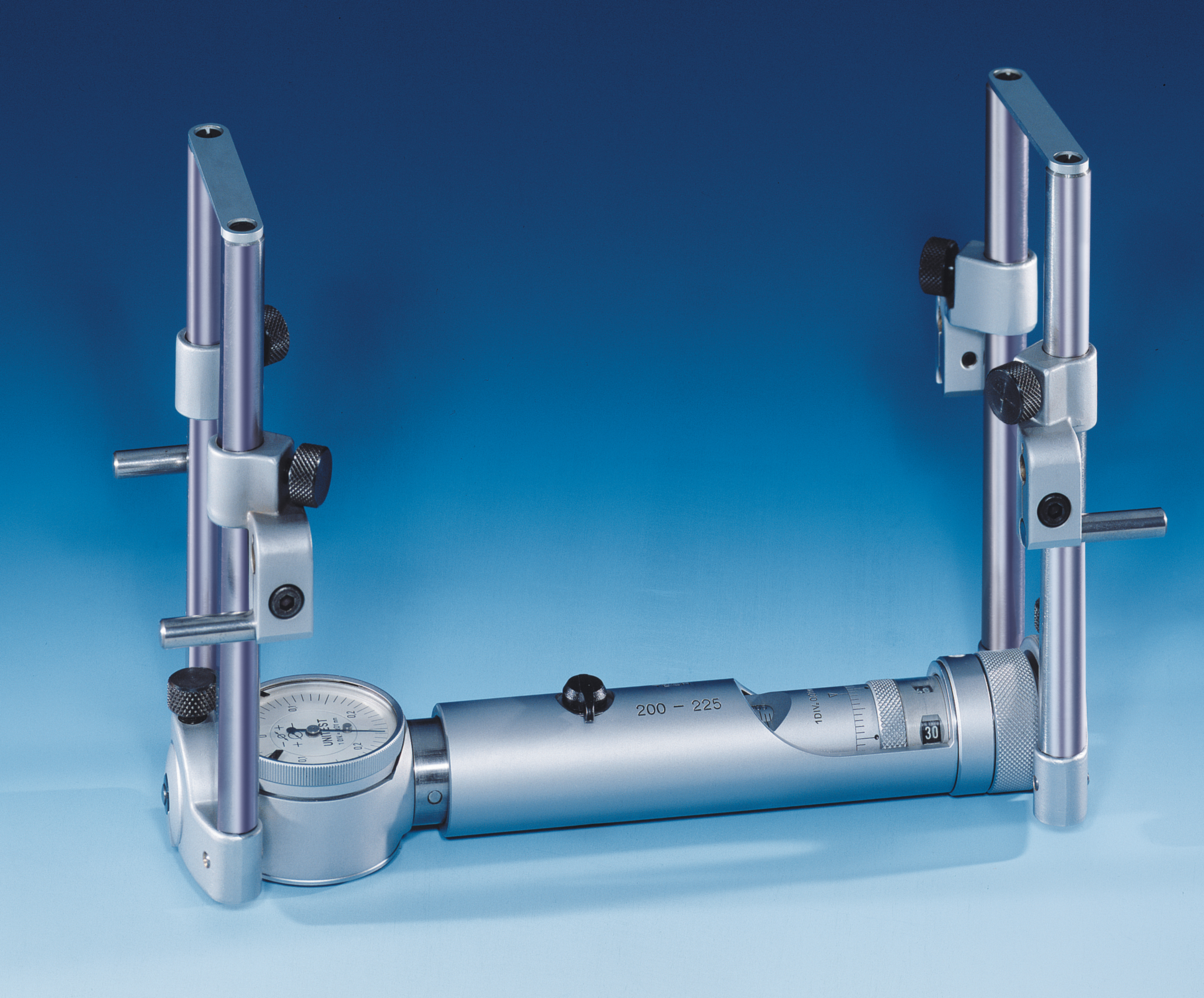

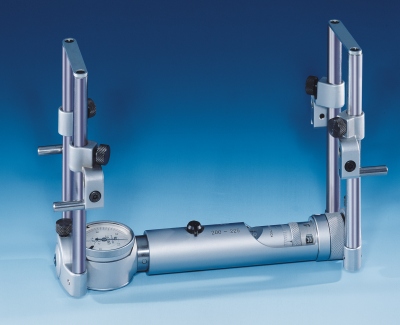

Přístroj lze osadit opěrnými ramínky (01140801), které zajišťují měření v konstantní hloubce od čela obroku. Tím lze dosáhnout vysoké opakovatelnosti měření.
Za použití speciálního příslušenství, lze měřit i vnější rozměry.

Technická specifikace:

  • Přesnost podle DIN 863 T4.
  • Měřicí rozsah úchylkoměru: ±0,22 mm.
  • Rozlišení stupnice úchylkoměru: 0,01 mm.
  • Měřicí rozsah noniu mikrometru: 25 mm.
  • Rozlišení noniu mikrometru: 0,1 mm.
  • Celkový měřicí rozsah: 200 - 1400 mm.
  • Maximální odchylka: 8 µm.
  • Stoupání závitu: 0,5 mm.
  • Měřicí síla: 0,7 - 1 N.
  • Materiál hrotů: tvrdokov.

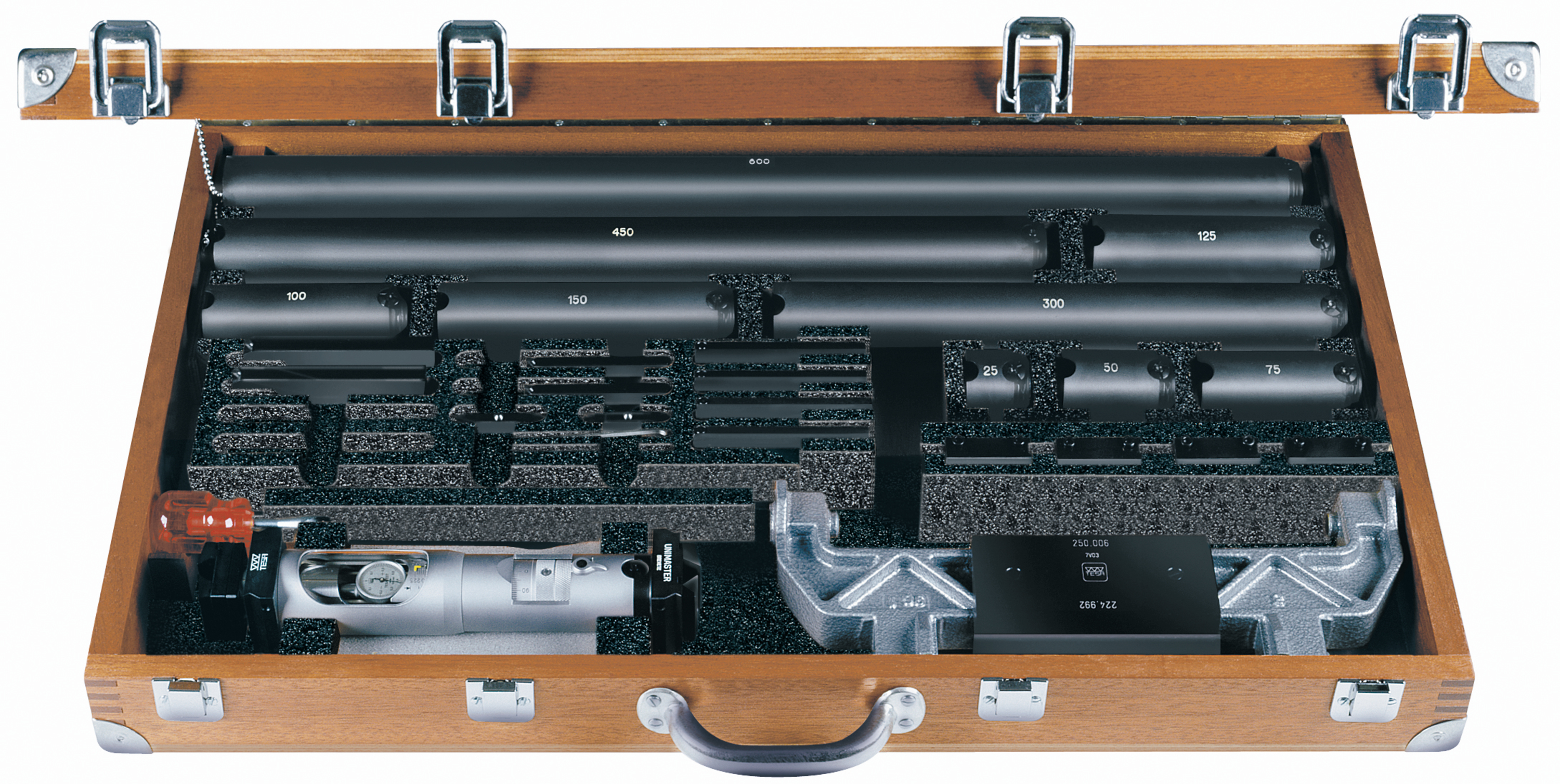

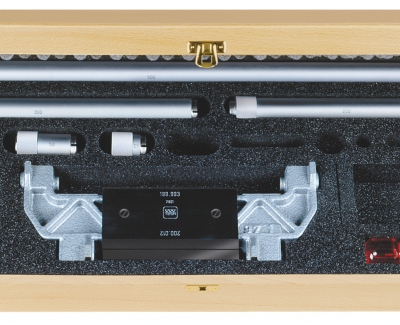

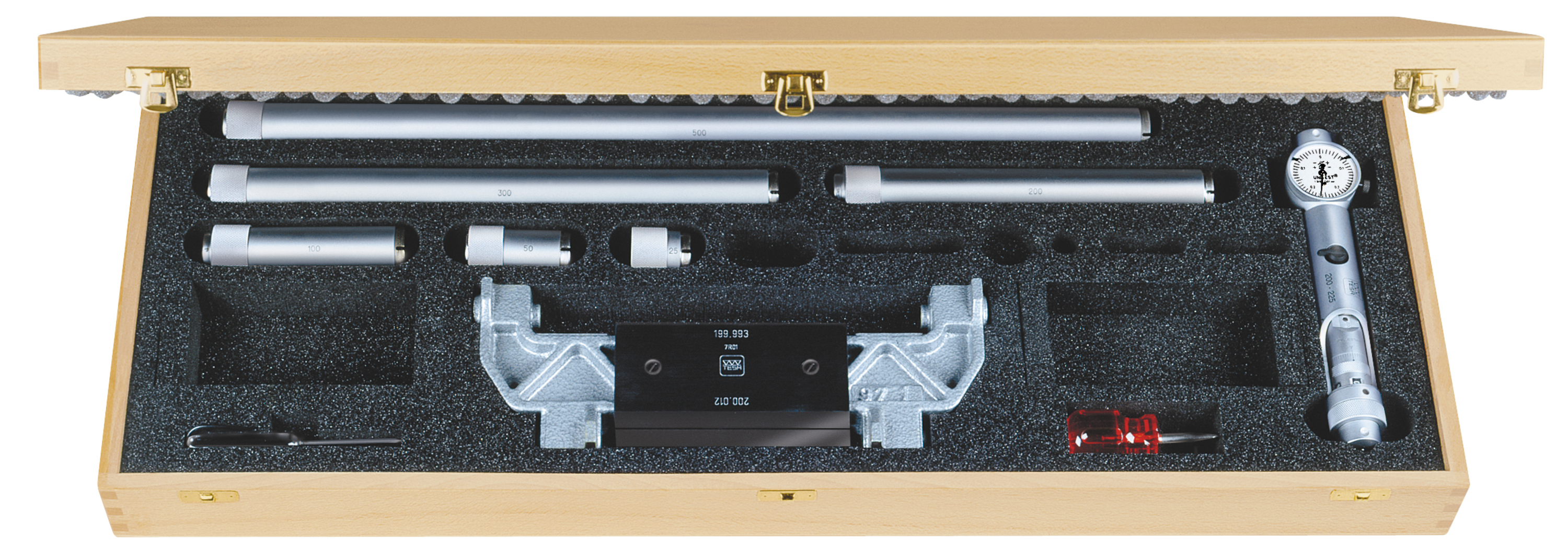

  • Dodáváno včetně kalibračních certifikátů pro mikrometr, prodloužení a nastavovací etalon a to vše v dřevěné krabičce.

Digitální posuvné měřítko s horními čelistmi pro vnitřní měření, s krytím IP67

TESA - prémiová značka
Švýcarský výrobce s více než 75 letou tradicí


Měřicí
rozsah
Délka
Odchylka
Objednací
číslo


[mm]
[mm]
[µm]

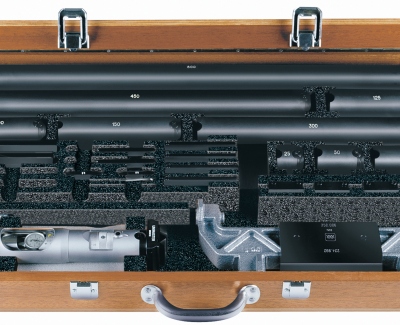

Mikrometr – sada

TESA UNITEST
200 ÷ 1400
01110700
Sada obsahuje

Měřicí hlava
200 ÷ 225
01110901
Nastavovací měrka
200
01141001

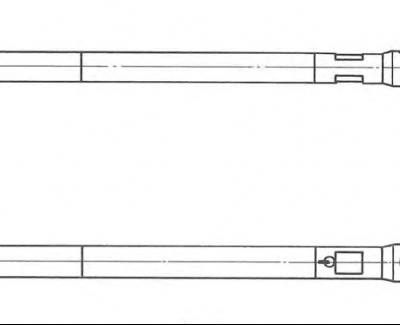

Prodloužení
25
0,7
01110801
Prodloužení
50
1
01110802
Prodloužení
100
1,5
01110804
Prodloužení
200
2,5
01110808
Prodloužení
300
3,5
01110812
Prodloužení
500
5,5
01110820
Šroubovák
01160901
Dřevěná krabička
01162302
Volitelné příslušenství

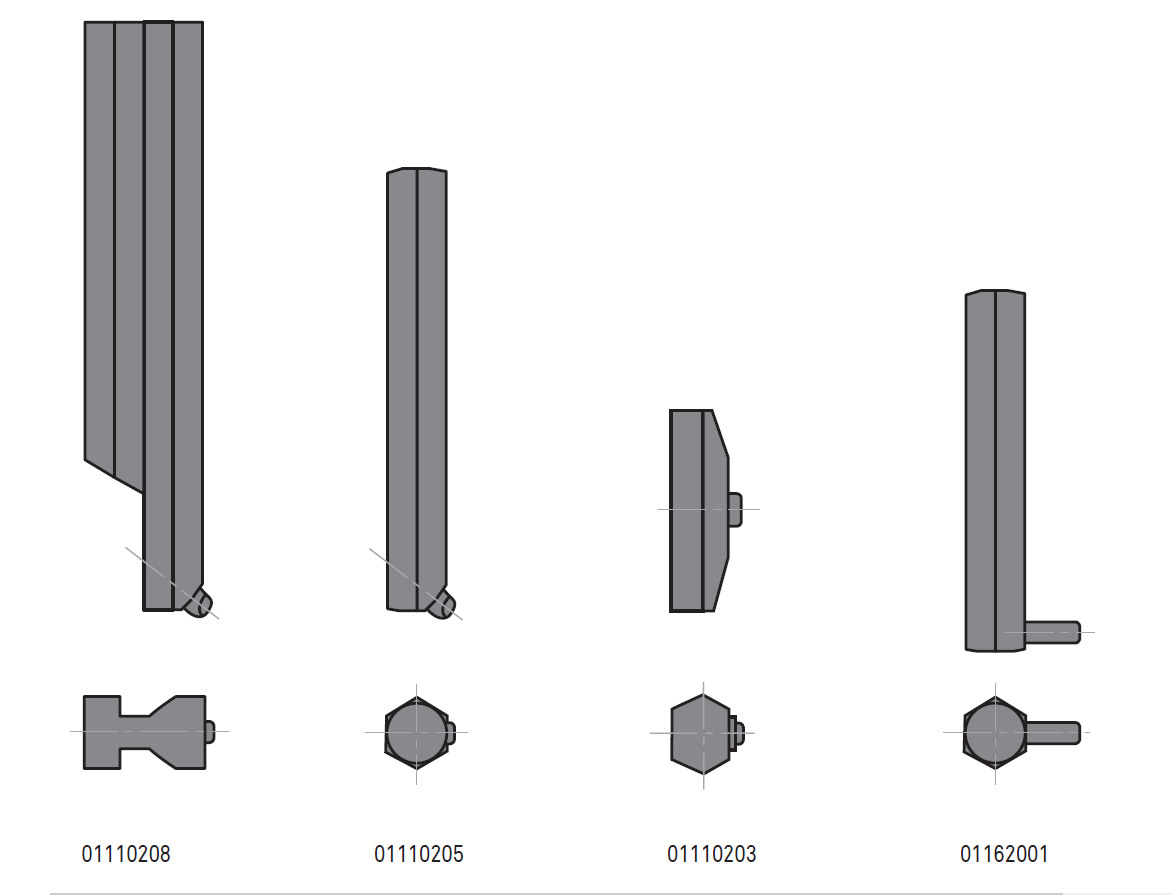

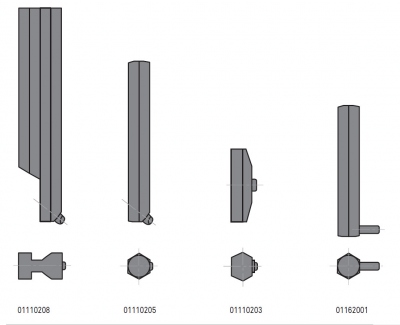

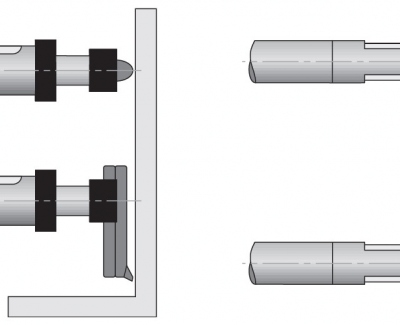

Pár tvrdokovových měřicích doteků pro měření slepých otvorů

01160701

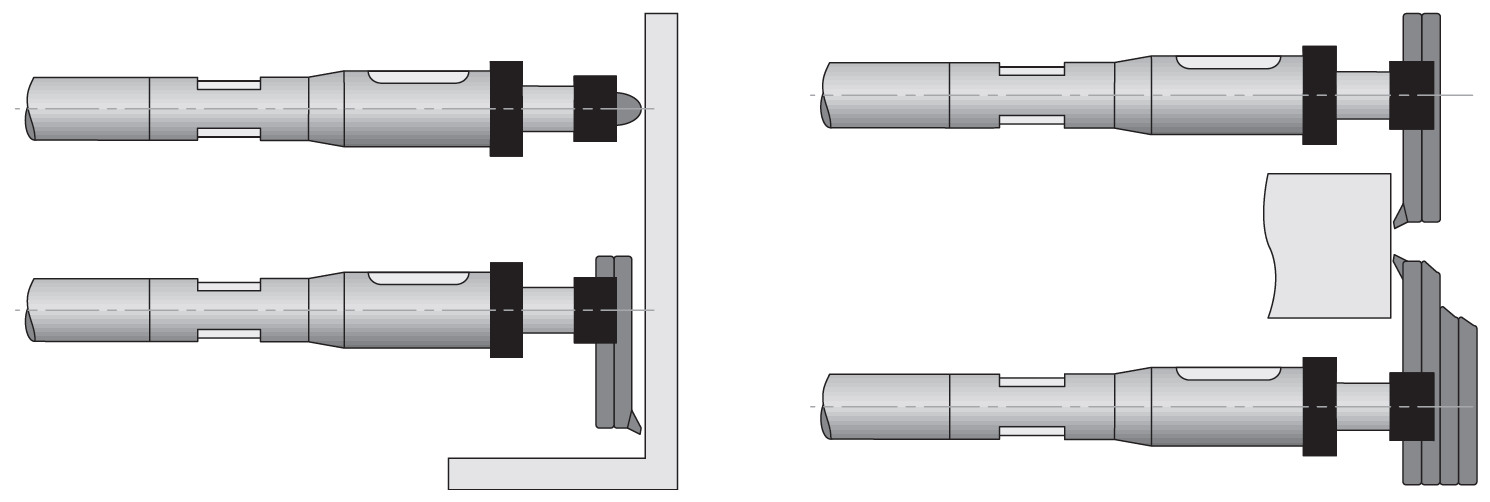

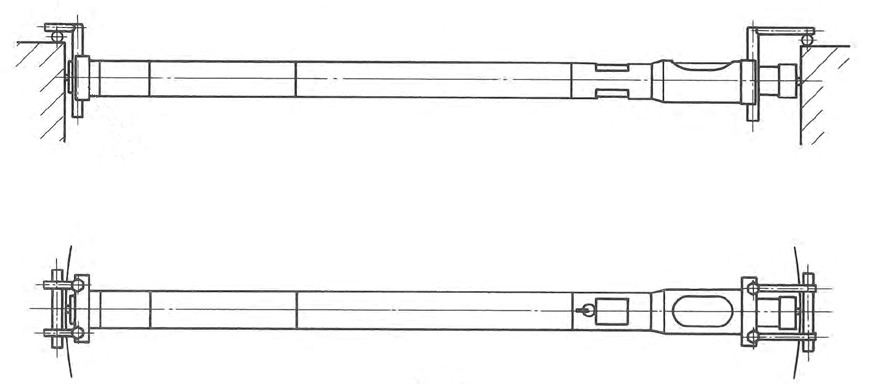

Pomocné prvky pro měření venkovních rozměrů

Měření hloubky
≤10

01162301
Příslušenství pro přesné měření v dané hloubce

Měření hloubky
≤100

01140801
