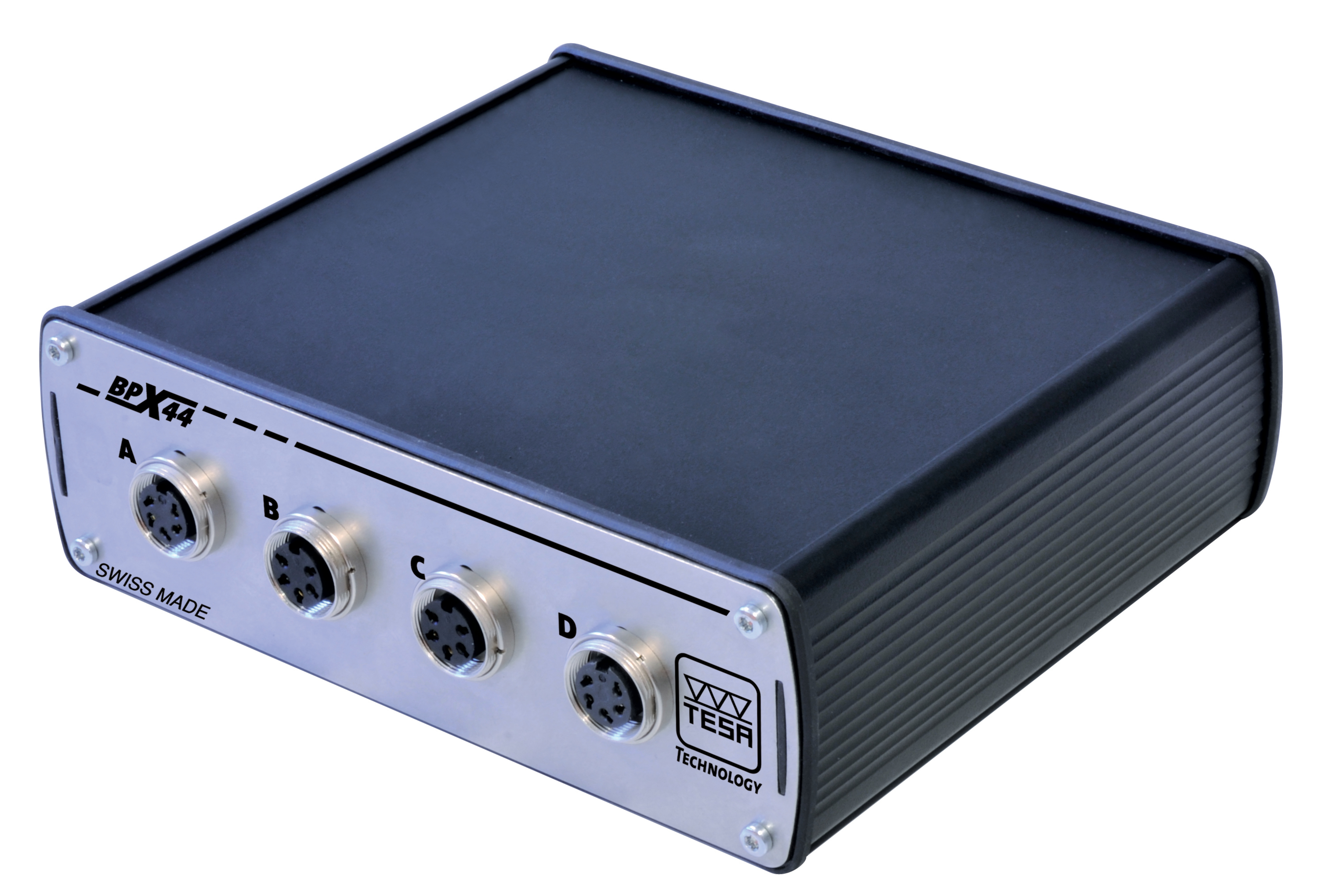

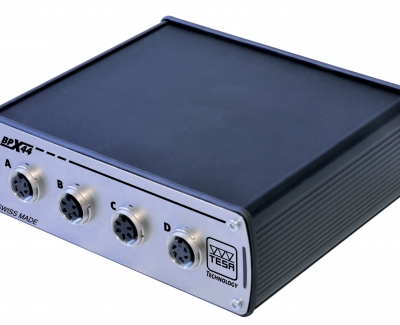

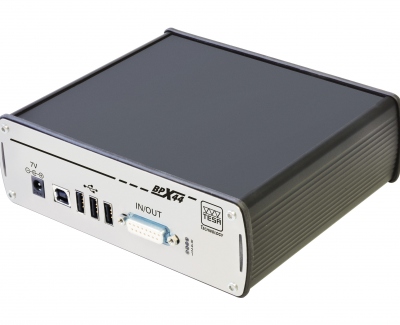

Rozhraní pro sondy Rozhraní TESA BPX

Rozhraní BPX je elektronické rozhraní pro induktivní sondy TESA pro správu, synchronizaci a přenos naměřených dat do počítače nebo do automatického kontrolního zařízení.

Modulární systém dostupný ve dvou verzích (BPX nebo TWIN-STATION) pro přeměnu digitálních signálů na digitální hodnoty a následný přenos těchto hodnot do počítače.

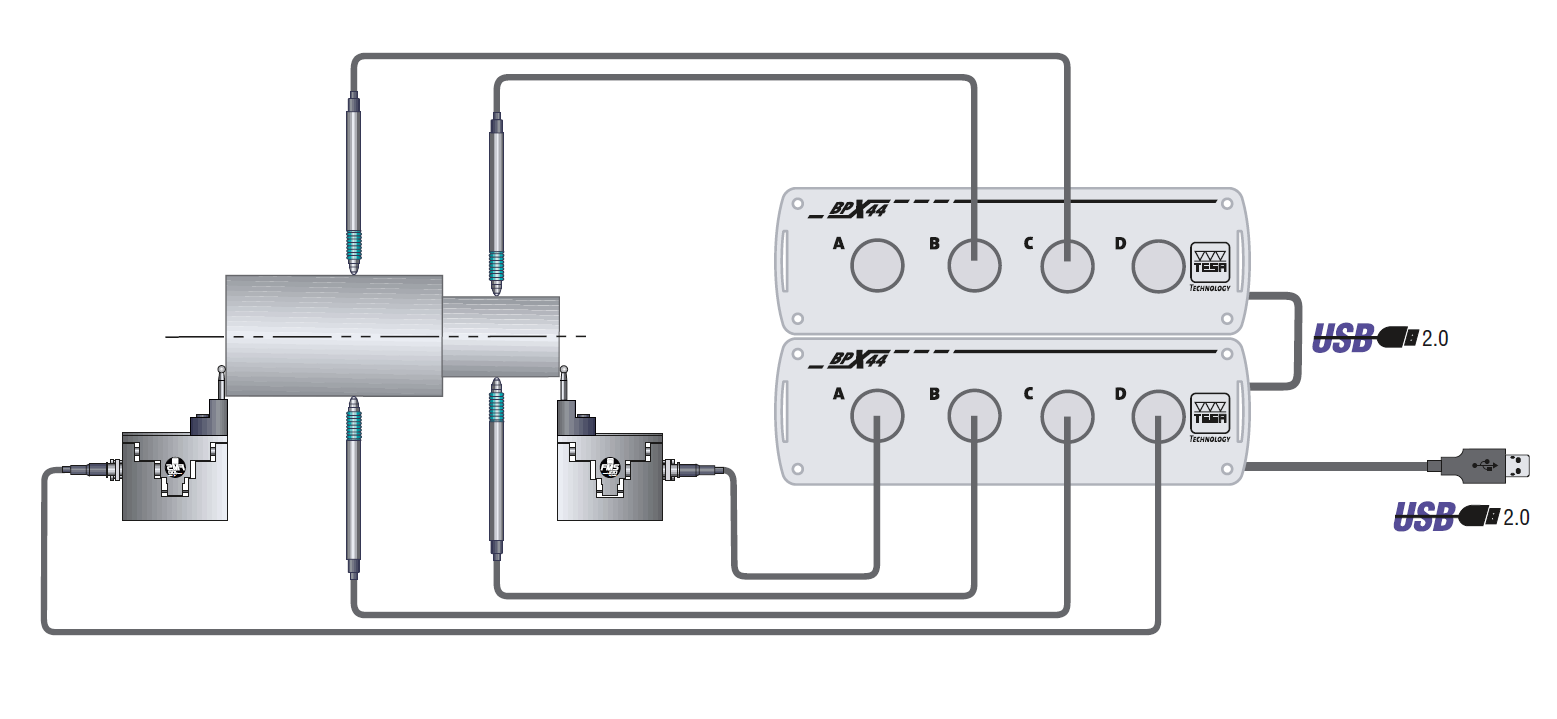

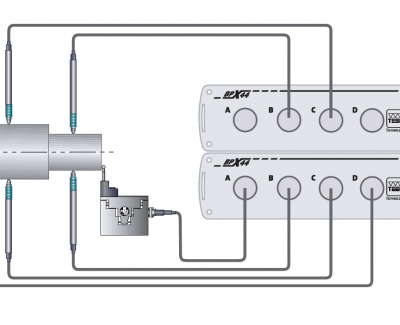

Zařízení lze využít i do aplikace kde je zapotřebí více sond.
Příklad: Šestnáct sond připojíme přes čtyři BPX rozhraní do počítače.

Technické parametry:

  • Vstup signálu: pro 1 až 4 sondy TESA s polomůstkovým měničem.

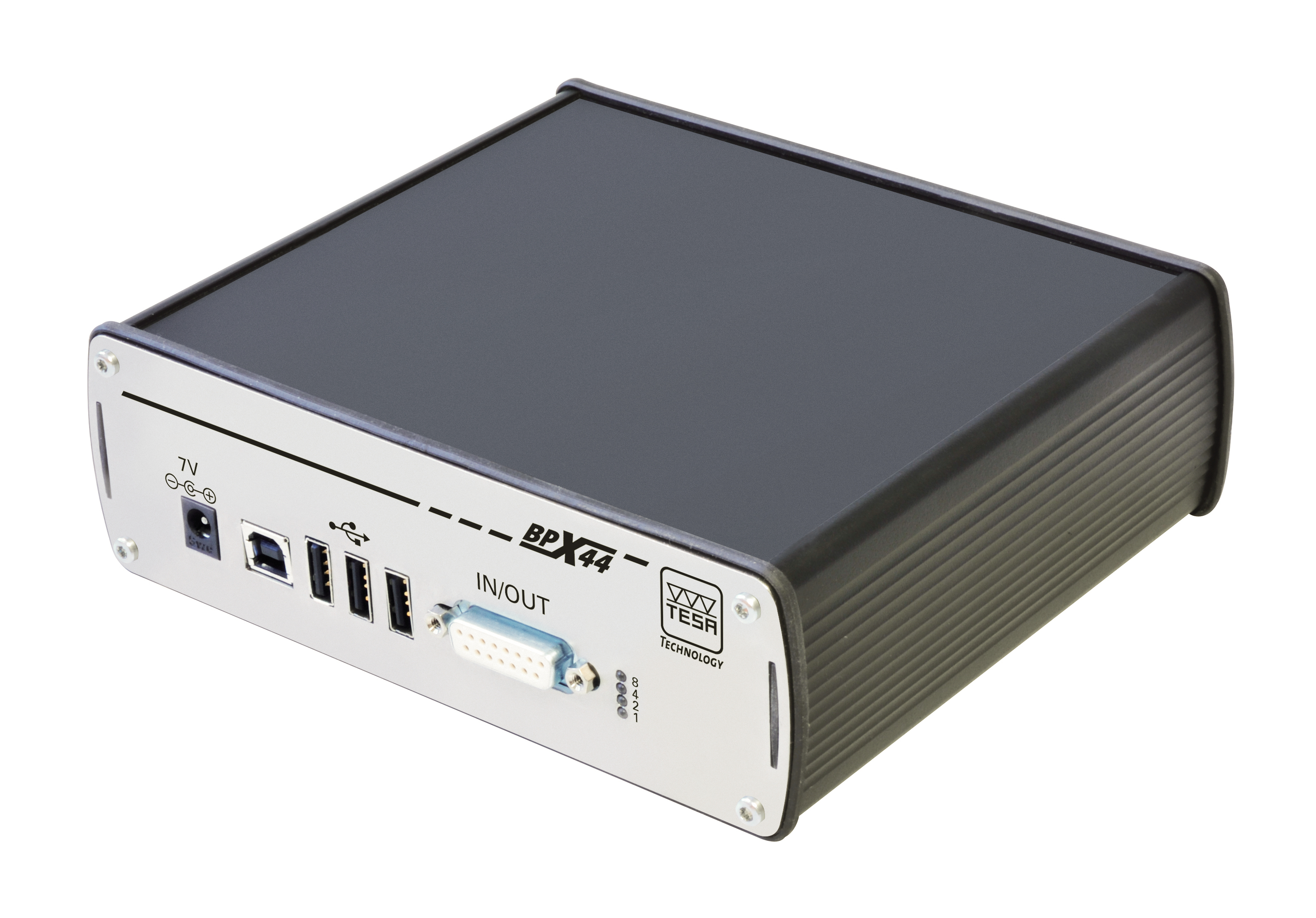

  • Výstup dat: RS232 přes USB.
  • Přímé propojení USB portem s PC.
  • S BPX je u některých sond snížena maximální odchylka, viz. přehled sond. (udělat odkaz)
  • BPX je kompatibilní a může být použito s TWIN-STATION.
  • Rozměr: 55 x 172 x 155 mm.
  • Rozlišení zvětšení: 0,1 µm.
  • Měřicí rozsah: ±2 mm, ±5 mm.
  • Provozní teplota: 20 °C.
  • Provozní vlhkost: ≤ 50 %.
  • Odchylka: 0,05+0,15 % z délky.

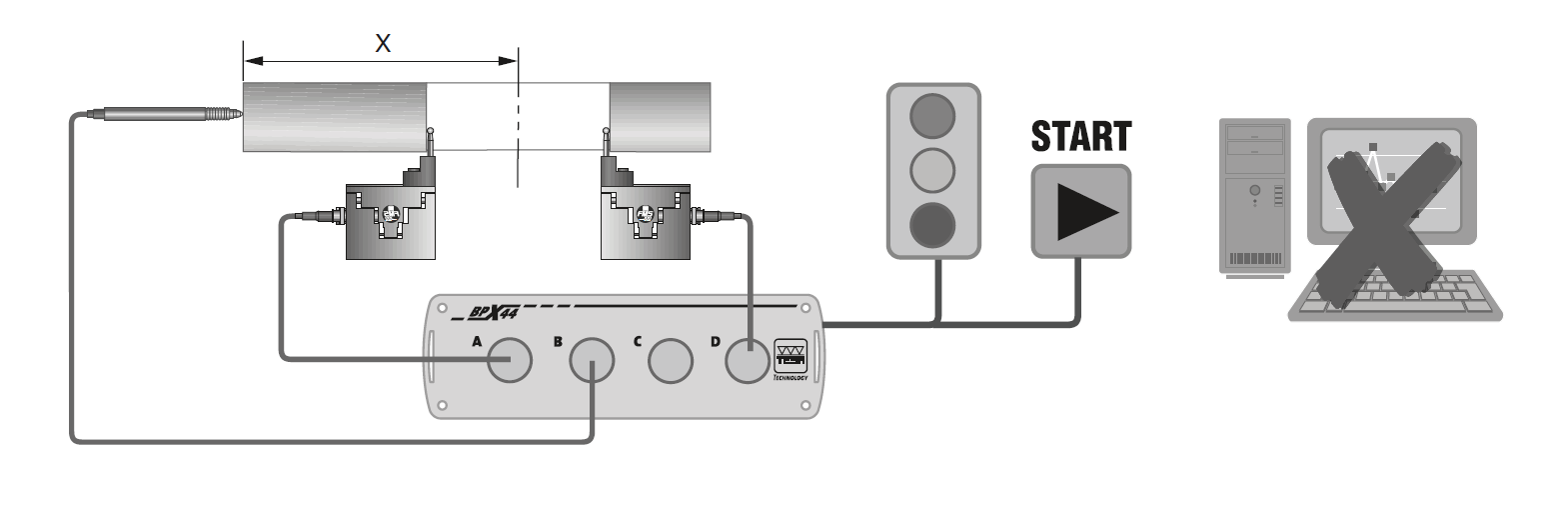

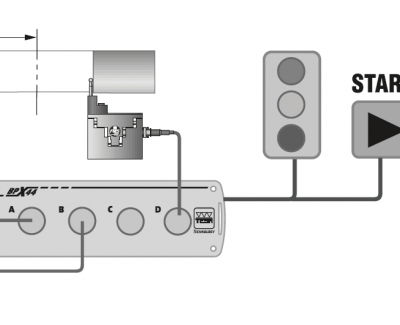

  • Počet kontrolerů (In/Out): 1 / 3
Popis
Vstupy pro sondy
Objednací
číslo


Rozhraní TESA BPX
4
05030010
